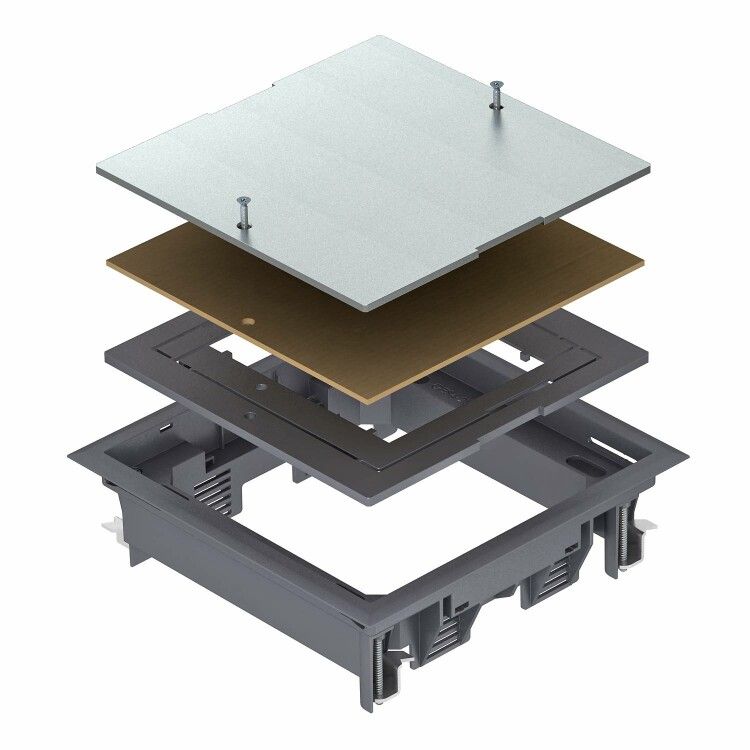

Ревизионный лючок ZES4-2 U (полиамид,серый) (ZES4-2 U10T 7011) | 7406701 OBO Bettermann

Ревизионный лючок ZES4-2 U (полиамид, серый) от OBO BETTERMANN предназначен для доступа к кабельным каналам, монтажным коробкам и двойным полам в помещениях с сухой уборкой. Артикул ZES4-2 U10T 7011 обеспечивает надежную, выровненную с полом установку с минимальной глубиной 70 мм.

Назначение и область применения

Ревизионный лючок ZES4-2 U используется там, где требуется регулярный доступ к коммуникациям без нарушения целостности напольного покрытия. Подходит для установки в офисах, торговых центрах, медицинских учреждениях, лабораториях и других зонах с сухой уборкой полов. Устанавливается в монтажные основания, кабельные каналы и двойные полы. Не применяется в местах с постоянным воздействием воды, химикатов или высоких механических нагрузок.

Технические характеристики

• Форма: квадратный, габариты 201×201 мм
• Материал корпуса: полиамид - устойчив к ударным нагрузкам, не проводит ток, не корродирует
• Цвет: 7011 RAL (серый), соответствует стандартному цвету большинства напольных покрытий
• Максимальная глубина заглубления: до 20 мм (регулируется пошагово с шагом 5 мм)
• Минимальная монтажная глубина: 70–75 мм
• Крышка: стальная пластина 4 мм, оцинкованная, с уплотнением из пеноматериала
• Кабельный вывод: поворотный, с герметичным уплотнением
• Ручка: складывается внутрь крышки, не выступает над уровнем пола
• Закрытие: автоматическая защелка - крышка плотно фиксируется без дополнительных замков
• Уход: только сухая уборка - запрещено мытье водой, паром или щелочными средствами

Совместимость и монтаж

Ревизионный лючок ZES4-2 U совместим со всеми стандартными монтажными коробками и кабельными каналами, имеющими внешний размер 201×201 мм. Для установки необходимо подготовить проем точно по размеру - допуск +-1 мм. Глубина ниши должна быть не менее 70 мм. Рамка лючка имеет растровую просечку, позволяющую поэтапно заглублять устройство на 5 мм за шаг - это удобно при укладке толстых напольных материалов. В углубление 5 или 10 мм на крышке можно вставить кусок напольного покрытия (линолеум, плитка, ковролин) для бесшовного слияния с поверхностью. Монтаж выполняется с помощью фиксации к бортам коробки через отверстия в рамке. Инструменты: ножницы по металлу, уровень, шуруповерт (при необходимости).

Безопасность и стандарты

Изделие выполнено из неметаллического материала (полиамид), что исключает риск поражения электрическим током. Конструкция не требует заземления. Соответствует требованиям безопасности для помещений с ограниченным доступом персонала. Наличие уплотнителя предотвращает попадание пыли и мелкого мусора внутрь канала. Применяется в соответствии с нормами для электромонтажных работ в жилых и общественных зданиях.

Преимущества

• Автоматическое закрытие и защелкивание - не нужен ключ или ручной замок
• Стальная пластина 4 мм гарантирует долговечность при частом открывании
• Возможность точной регулировки уровня установки (до 20 мм) снижает риск деформаций после укладки пола
• Полиамид не боится влаги в воздухе, не расслаивается, не теряет форму
• Складная ручка не мешает передвижению, не цепляется за колеса тележек
• Цвет 7011 RAL легко сочетается с большинством современных напольных покрытий

Ограничения применения

• Не предназначена для влажных зон (ваннные, кухни, подвалы с повышенной влажностью)
• Запрещено применение с моющими машинами, пароочистителями, щелочными растворами
• Не выдерживает динамические нагрузки выше 800 кг/м² - не подходит для проездов автопогрузчиков
• Не рекомендовано использование в условиях температур ниже –10C и выше +60C длительно
• Не совместим с толстыми напольными материалами (более 15 мм) без предварительной подрезки

Примеры использования

• Обслуживание силовых кабелей под полом в серверной комнате
• Доступ к слаботочным трассам в учебном классе
• Ревизия кабельных каналов в торговом зале с плиточным покрытием
• Монтаж в двойном полу офисного здания для быстрого ремонта сетевых точек
• Интеграция в систему “умного дома” для обслуживания датчиков и проводки

Практические советы

• Перед монтажом проверьте глубину ниши - недостаток даже 2 мм может помешать правильной работе защелки
• При использовании толстого напольного покрытия (например, 12 мм плитка) используйте углубление 10 мм на крышке - так получится идеальный уровень
• Не затягивайте крепления слишком сильно - полиамид мягкий, есть риск растрескивания
• При замене старого лючка - сохраните оригинальную рамку, чтобы не менять всю систему укладки
• Артикул ZES4-2 U10T 7011 - это именно тот вариант, который подходит для стандартных задач; другие модификации (например, с другим цветом или размером) могут отличаться по глубине или механизму
• Храните в сухом месте - хотя полиамид не боится влаги, длительное воздействие влаги может повредить уплотнитель
