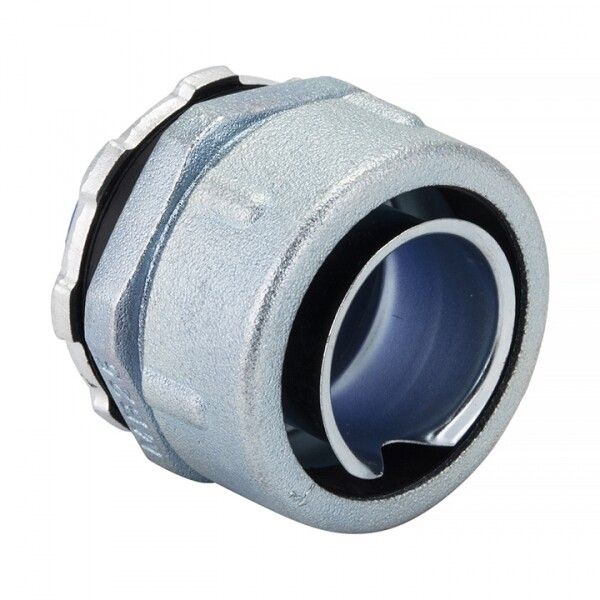

Резьбовой крепежный элемент PROxima M50x1.5 с наружной резьбой EKF cmhto-50

Резьбовой крепежный элемент с наружной резьбой 50 от EKF в исполнении PROxima - это компактный фланцевый элемент для герметичного вывода кабеля через стенку оборудования или распределительную коробку. Артикул cmhto-50 обеспечивает надежное крепление и защиту от внешних воздействий при использовании с металлическими рукавами и трубами.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой 50 предназначен для фиксации и герметизации кабельных вводов в корпусах электрооборудования, щитах, станках и других устройствах. Элемент используется там, где требуется прочная и защищённая точка выхода кабеля - например, в промышленных автоматизированных системах, на конвейерах, в насосных станциях или в условиях повышенной запылённости.

Технические характеристики

• Диаметр: 50 мм - позволяет проходить кабелям с наружным диаметром до этого значения;
• Размер резьбы: M50×1.5 - внутренняя метрическая резьба стандарта ISO, совместима с фланцами и гайками такого же типа;
• Тип конструкции: фланец - обеспечивает уплотнение при установке на плоскую поверхность;
• Степень защиты IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления;
• Тип соединения: резьбовое - элемент вворачивается в подготовленное отверстие с резьбой М50×1.5;
• Материал корпуса: прочее - указано как неспецифицированный материал; согласно серии PROxima, вероятно, это сталь с антикоррозийным покрытием;
• Исполнение: прямолинейное - кабель выходит перпендикулярно поверхности монтажа;
• Гарантия: 12 месяцев - соответствие требованиям ГОСТ и сертификатам EKF.

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой 50 совместим с любыми трубами и металлорукавами, имеющими наружную резьбу M50×1.5. Для монтажа:

• Подготовьте отверстие в стенке корпуса с резьбой M50×1.5 - используйте метчик или уже готовое резьбовое отверстие;
• Заверните элемент вручную до упора, затем затяните ключом - не переусердствуйте, чтобы не повредить резьбу;
• Убедитесь, что фланец плотно прилегает к поверхности - при необходимости используйте уплотнительное кольцо (не входит в комплект);
• После установки введите кабель через центральное отверстие и закрепите его с помощью подходящего сальника или зажима.

Не применяйте с пластиковыми или гибкими рукавами - элемент рассчитан на жесткие металлические системы.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой 50 соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP54 соответствует ГОСТ 14254. Продукт произведен в соответствии с технологическими стандартами EKF PROxima и рекомендован для использования в проектах, требующих сертифицированных решений.

Преимущества

• Высокая механическая прочность благодаря фланцевому креплению - предотвращает проворачивание и смещение при нагрузке;
• Простота установки - не требует сварки, клепки или сложных инструментов;
• Совместимость с широким спектром кабельных вводов и сальников того же типоразмера;
• Защита от пыли и брызг - снижает риск замыканий и окисления контактов в неблагоприятных условиях;
• Произведено в России - гарантия качества и доступность запчастей.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка);
• Не рекомендуется использовать с кабелями диаметром более 48 мм - возможен недостаточный контакт уплотнителей;
• Материал корпуса не указан точно - не следует применять в агрессивных химических средах без проверки совместимости.

Примеры использования

• Ввод кабеля питания в шкаф управления станком с ЧПУ;
• Крепление металлорукава к корпусу насосной станции;
• Фиксация сигнальных кабелей на распределительной коробке на производстве;
• Монтаж вентиляционных каналов с кабельными вводами в цехах с высокой запылённостью.

Практические советы

• Перед установкой проверьте глубину резьбы в корпусе - она должна быть не менее 8–10 мм для надёжного зацепления;
• Если поверхность неровная, используйте прокладку из резины или полиэтилена между фланцем и стенкой - это повысит герметичность;
• Для частых демонтажей смажьте резьбу графитовой смазкой - продлит срок службы и упростит последующие работы;
• Arтикул cmhto-50 - единственный вариант в серии PROxima с этим размером резьбы; другие модели имеют меньший или больший диаметр - не путайте с аналогами 40 мм или 63 мм.
