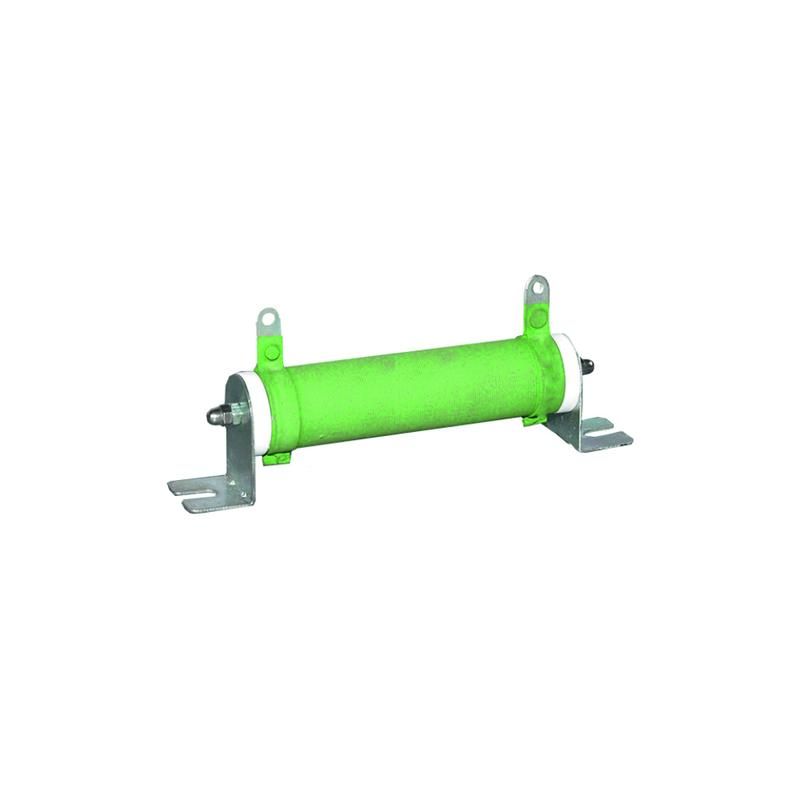

Резистор тормозной OptiCor IRT-400-80 | 308775 КЭАЗ

Резистор тормозной IRT-400-80 КЭАЗ предназначен для рассеивания избыточной энергии при торможении электродвигателей, управляемых через преобразователь частоты. Этот элемент из серии OptiCor защищает преобразователь от перенапряжения, обеспечивая стабильную работу системы в режимах рекуперативного торможения.

Назначение и область применения

Резистор тормозной IRT-400-80 КЭАЗ используется в системах с частотным регулированием, где двигатель работает в режиме генератора - например, при спуске груза, замедлении конвейера или остановке станка. Энергия, которая обычно возвращается в источник питания, рассеивается в виде тепла на этом резисторе, предотвращая аварийное повышение напряжения на шине постоянного тока преобразователя.

Технические характеристики

• Номинальное сопротивление: 400 Ом - определяет силу тока, проходящего через резистор при торможении;
• Мощность: 80 Вт - максимальная рассеиваемая мощность при длительной работе; важно учитывать условия охлаждения;
• Допустимое отклонение сопротивления: +-10% - влияет на точность управления тормозным моментом;
• Степень защиты: IP00 - резистор не имеет корпусной защиты, требует установки в закрытом щите или защищённом месте;
• Серия: OptiCor - линейка резисторов от КЭАЗ, разработанная специально для работы с преобразователями частоты.

Совместимость и монтаж

Резистор тормозной IRT-400-80 КЭАЗ совместим с большинством преобразователей частоты, поддерживающими внешнее тормозное сопротивление. Подключается параллельно к цепи постоянного тока (шунт DC) преобразователя. Для надёжного соединения используются клеммы с зажимами, рассчитанные на ток до 1–2 А. Убедитесь, что провода имеют достаточное сечение и термостойкую изоляцию - температура поверхности резистора при нагрузке может достигать 200–300 C.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для компонентов промышленной автоматизации. Отсутствие степени защиты IP00 означает, что резистор не защищён от прикосновений, пыли и влаги - запрещено использование в открытых зонах, сырых помещениях или местах с риском механического воздействия. Обязательна установка в электрощит с доступом только для обслуживающего персонала.

Преимущества

• Высокая надёжность при циклическом нагреве - материал и конструкция рассчитаны на многократные импульсы мощности;
• Устойчивость к перегрузкам - способен выдерживать кратковременные пики выше 80 Вт, характерные для динамического торможения;
• Произведён в России - КЭAZ гарантирует контроль качества и соответствие ГОСТ для промышленного оборудования.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - IP00 исключает эксплуатацию вне герметичных шкафов;
• Не подходит для непрерывной работы на полной мощности более нескольких минут - требуется паузы между циклами торможения для остывания;
• Не заменяет внутренние тормозные модули преобразователей - используется только как внешний элемент при недостаточной мощности встроенного тормоза.

Примеры использования

• Лифты и подъёмники - торможение груза при спуске;
• Конвейеры с вертикальными участками - остановка при отключении питания;
• Фрезерные и токарные станки - быстрая остановка шпинделя после завершения операции;
• Центрифуги и вакуумные насосы - снижение скорости вращения без ударных нагрузок на привод.

Практические советы

• Выбирайте место монтажа с хорошей естественной вентиляцией - воздушный поток продлевает срок службы;
• Устанавливайте резистор на расстоянии не менее 10 см от горючих материалов и электронных компонентов - высокая температура поверхности опасна;
• Проверяйте сопротивление мультиметром перед первым включением - допуск +-10% может влиять на эффективность торможения;
• При использовании нескольких резисторов - подключайте их последовательно или параллельно с учётом суммарного сопротивления и мощности, чтобы не превысить допустимые параметры преобразователя.
