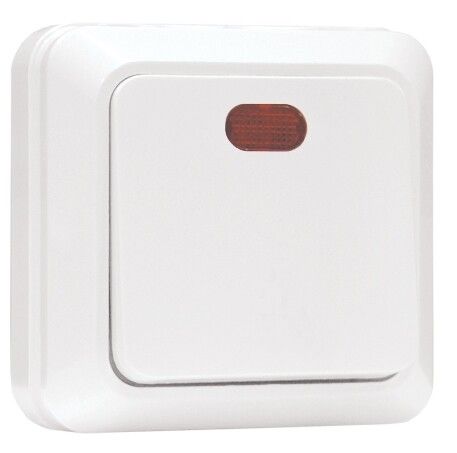

Выключатель 1-кл. ОП Рим 10А IP20 с индикатором бел. EKF ENV10-121-10

Выключатель 1-клавишный с индикатором 10А белый от EKF в серии PROxima - устройство для управления освещением в помещениях с открытой установкой. Подходит для бытовых и административных помещений, где требуется простое, надежное управление светом с визуальной индикацией состояния. Артикул env10-121-10 соответствует требованиям ГОСТ Р 51324.1 и имеет гарантию 84 месяца.

Назначение и область применения

Выключатель 1-клавишный с индикатором 10А белый предназначен для коммутации осветительных нагрузок до 10 А и 230 В переменного тока. Индикатор позволяет видеть состояние выключателя даже в темноте - горит, когда контакт замкнут (свет включен). Устройство применяется в жилых, офисных и общественных помещениях: коридорах, спальнях, кабинетах, туалетах. Подходит для управления одной группой светильников или точечными источниками света.

Технические характеристики

• Номинальный ток: 10 А - рассчитан на нагрузку до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В - совместим с сетями 220–240 В
• Количество полюсов: 1 - управляет одним фазовым проводником
• Способ подключения: винтовые клеммы - подходят для медных проводов сечением до 2,5 мм2
• Индикация: светодиодная подсветка клавиши - показывает включенное состояние
• Материал корпуса: ABS-пластик - негорючий, устойчив к механическим воздействиям
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Габариты: 68×68×33 мм - стандартный размер для рамочных изделий
• Отделка: глянцевая поверхность - легко моется, не царапается
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C
• Срок службы: 40 000 циклов включения/выключения
• Содержит ли галогены: нет - экологически безопасный материал

Совместимость и монтаж

Выключатель 1-клавишный с индикатором 10А белый монтируется открытым способом на любую плоскую поверхность - дерево, бетон, металл, пластик. Крепление осуществляется двумя винтами через отверстия в корпусе. Для подключения используются винтовые зажимы: достаточно зачистить конец провода на 8–10 мм и затянуть клемму отверткой. Выштампованные вводы с четырёх сторон позволяют протягивать кабель с любой стороны, что упрощает прокладку в сложных условиях. Совместим со всеми стандартными рамками серии PROxima.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 51324.1-2005 (эквивалент МЭК 60669-1-2000). Корпус изготовлен из самозатухающего ABS-пластика, который не распространяет горение. Электробезопасность обеспечена изолирующим основанием. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - не используется в ванных комнатах, на улице или в сырых помещениях.

Преимущества

• Индикатор на клавише - помогает определить положение выключателя в темноте без поиска
• Удобные винтовые клеммы - обеспечивают надёжный контакт без специнструментов
• Четыре ввода - упрощают прокладку проводов при ограниченном доступе
• Поле для надписи - можно пометить, какой свет контролирует выключатель (например, “Кухня”)
• Долгий срок службы - 40 тысяч циклов работы
• Гарантия 84 месяца - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Не предназначен для влажных помещений - IP20 недостаточно для ванных комнат, бань, уличной установки
• Не поддерживает управление несколькими группами света - только однополюсная схема
• Максимальное сечение кабеля - 2,5 мм2; нельзя использовать с проводами 4 мм2 и выше
• Не совместим с высокочастотными нагрузками (LED-драйверы, импульсные блоки питания) без дополнительной защиты - возможна преждевременная выход из строя при больших скачках тока

Примеры использования

• Управление потолочным светильником в спальне
• Включение света в коридоре квартиры
• Контроль люстры в офисном кабинете
• Переключение света в тамбуре или кладовой
• Замена старого выключателя в ремонте дома с сохранением существующей проводки

Практические советы

• При монтаже используйте отвертку с плоским жалом - так легче затянуть клеммы без повреждения пластика
• Обязательно проверьте сечение провода перед подключением - превышение 2,5 мм2 может вызвать нагрев и деформацию клемм
• Если выключатель устанавливается рядом с другими элементами, учтите габариты 68×68 мм - они должны свободно входить в нишу или монтироваться на стену без давления
• На поле для надписи можно наклеить этикетку с названием помещения - это ускорит поиск нужного выключателя
• Для систем с LED-лампами рекомендуется проверить совместимость с минимальной нагрузкой - некоторые модели требуют минимум 5–10 Вт для стабильной работы индикатора
