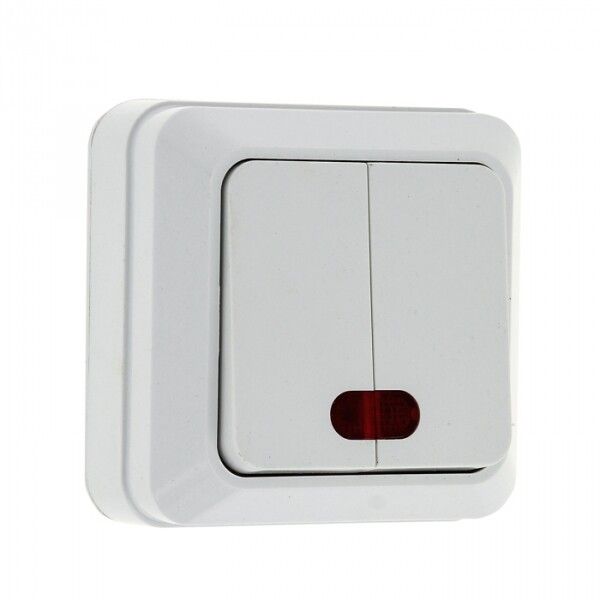

Выключатель 2-кл. ОП Рим 10А IP20 с индикатором бел. EKF ENV10-123-10

Выключатель двухклавишный с индикатором 10А белый от EKF в серии PROxima - устройство для управления двумя группами освещения с визуальной индикацией состояния. Подходит для открытой установки в жилых помещениях, офисах и административных зданиях.

Назначение и область применения

Выключатель двухклавишный с индикатором 10А белый предназначен для коммутации световых нагрузок в однофазной сети 230 В. Каждая клавиша управляет отдельной группой ламп - например, потолочным светом и бра, или освещением в комнате и коридоре. Индикатор подсвечивает клавишу в темноте, позволяя легко найти выключатель ночью. Устройство рассчитано на постоянную работу в условиях сухих помещений с умеренным климатом.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,3 кВт (например, несколько LED-ламп или компактные люминесцентные светильники)
• Номинальное напряжение: 230 В - совместим с бытовой сетью в России и странах СНГ
• Количество клавиш: 2 - независимое управление двумя цепями
• Количество переключающих контактов: 2 - каждый контакт замыкает свою цепь
• Подсветка: да - светодиодная индикация в темноте, не требует внешнего питания
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медного провода сечением до 2,5 мм2
• Материал корпуса: ABS-пластик - негорючий, ударопрочный, не содержит галогенов
• Габариты: 68×68×33 мм - стандартный размер для рамочной серии
• Цвет: 9010 (белый) - глянцевая отделка, сочетается с другими элементами серии PROxima
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Гарантия: 84 месяца - один из самых длинных сроков в классе
• Соответствие стандартам: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель двухклавишный с индикатором 10А белый монтируется открытым способом - крепится прямо к стене без штрабления. Для фиксации используются два винта с тыльной стороны. Подключение осуществляется через винтовые клеммы - провода заводятся в отверстия и затягиваются отверткой. Выштампованные вводы расположены с четырёх сторон, что позволяет прокладывать кабель с любой стороны. Устройство совместимо с рамками серии PROxima, но может использоваться и без них. Диапазон сечения провода - 0,5–2,5 мм2; провода большего сечения не подходят.

Безопасность и стандарты

Изделие соответствует требованиям МЭК 60669-1 и ГОСТ Р 51324.1-2005. Корпус выполнен из самозатухающего ABS-пластика, который не распространяет горение. Электробезопасность обеспечена за счёт изоляционного основания и отсутствия доступных токоведущих частей при закрытом корпусе. Индикатор питается от паразитного тока через лампу - не создаёт дополнительной нагрузки на сеть. Применение в местах с высокой влажностью (ванна, баня) запрещено из-за степени защиты IP20.

Преимущества

• Долговечность: механическая износостойкость - 40 000 циклов включения/выключения
• Удобный монтаж: винтовое крепление и четыре направления ввода кабеля снижают время установки
• Чёткий контакт: надёжные винтовые зажимы предотвращают ослабление соединения
• Индикация: подсветка клавиш помогает находить выключатель в темноте без лишнего света
• Экологичность: материал не содержит галогенов - при возгорании не выделяет токсичных паров
• Совместимость с рамками PROxima: можно использовать как самостоятельное устройство или в составе декоративной системы

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, кухня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для мощных нагревательных приборов (электрокотлы, тепловые завесы) - максимальный ток 10 А
• Запрещено подключать провода сечением более 2,5 мм2 - возможен перегрев и повреждение клемм
• Не рекомендован для использования вне помещений - не имеет защиты от атмосферных воздействий
• Индикатор не работает при отсутствии нагрузки (если лампы выключены полностью, подсветка не светится)

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, вторая - ночник у кровати
• Освещение коридора и холла - отдельное управление каждой зоной
• Комната с двумя источниками света: основной свет и точечные светильники
• Офисные переговорные - включение света и проектора через одну кнопку

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе есть опасность поражения током
• При подключении используйте провода с изоляцией, плотно входящие в клемму - не оставляйте голые участки
• Проверьте соответствие сечения кабеля: если провод тоньше 0,5 мм2 - он может выпасть из клеммы
• Для лучшей эстетики используйте рамки серии PROxima - они точно совпадают по форме и цвету
• Если индикатор слабо светится - проверьте, не установлены ли энергосберегающие лампы с драйверами, которые могут мешать работе подсветки
• При необходимости замены - достаточно открутить два винта, отсоединить провода и установить новый выключатель двухклавишный с индикатором 10А белый
