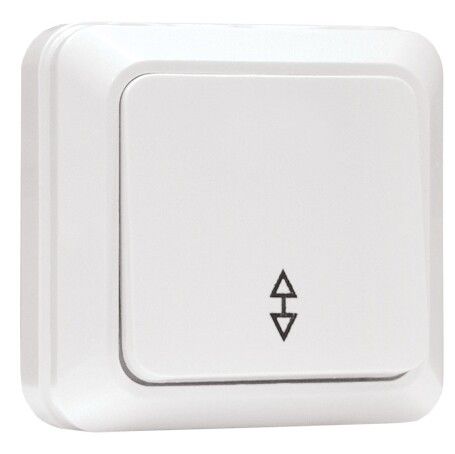

Переключатель проходной 1-кл. ОП Рим 10А IP20 бел. EKF ENV10-025-10

Выключатель проходной одноклавишный 10А белый от EKF в серии Рим предназначен для управления освещением из двух мест - например, у входа и выхода из комнаты или на обоих концах коридора. Этот выключатель совместим с сетями до 230 В, рассчитан на длительную работу и соответствует требованиям безопасности для жилых и коммерческих помещений.

Назначение и область применения

Выключатель проходной одноклавишный 10А белый используется в схемах, где требуется включать и выключать свет из двух точек. Подходит для квартир, частных домов, офисов, коридоров, лестниц и других зон, где важно иметь управление с нескольких мест. Применяется исключительно в качестве проходного выключателя - то есть в паре с другим аналогичным устройством. Не подходит для обычного однокнопочного включения.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт (например, несколько светодиодных ламп или одна мощная люстра).
• Номинальное напряжение: 230 В - стандарт для бытовых сетей в России и странах СНГ.
• Однополюсный - управляет одним фазовым проводом, не размыкает ноль.
• Схема подключения: переключатель на два направления - имеет три клеммы: вход, выход 1, выход 2.
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные провода стандартного сечения для освещения.
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли; применяется только внутри помещений.
• Материал корпуса: ABS-пластик - прочный, самозатухающий, без галогенов.
• Габариты: 68×68×33 мм - компактный формат, совместим с большинством рамок открытой установки.
• Цвет: белый (9010) - классический цвет, гармонирует с интерьерами.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений (чердачные этажи, ангары).
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов.
• Норматив: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000) - соответствие международному стандарту на выключатели.

Совместимость и монтаж

Выключатель проходной одноклавишный 10А белый предназначен для открытой установки. Крепится винтовым способом к стене или деревянной основе через четыре отверстия. Монтаж возможен на бетон, кирпич, гипсокартон, древесину - благодаря универсальной форме корпуса. Для работы необходим второй такой же выключатель, чтобы образовать проходную схему. Подключение осуществляется через винтовые клеммы - подходят провода сечением до 2,5 мм2. На лицевой части имеется поле для наклейки этикетки - можно пометить, что именно он управляет (например, “Лестница” или “Коридор”).

Безопасность и стандарты

Изделие выполнено из негорючего ABS-пластика, который не распространяет пламя. Электробезопасность обеспечена за счёт изоляционного основания и соблюдения требований ГОСТ Р 51324.1-2005. Выключатель не содержит галогенов - при возгорании не выделяет токсичных веществ. IP20 не допускает использование во влажных помещениях (ванная, баня, улица). Только для сухих внутренних помещений.

Преимущества

• Высокая механическая износостойкость - 40 000 циклов включения/выключения, что гарантирует службу более 10 лет даже при активном использовании.
• Удобство монтажа: выштампованные вводы с четырёх сторон позволяют заводить провода с любой стороны, не переворачивая устройство.
• Чёткий ход клавиши - минимум люфта, чёткое срабатывание.
• Глянцевая отделка - легко протирается, не собирает пыль.
• Поддержка рекомендованного ассортимента - совместим со всеми элементами серии Рим, включая розетки и распределительные коробки.

Ограничения применения

• Не подходит для управления нагрузкой выше 10 А (не использовать с мощными нагревателями, насосами, двигателями).
• Запрещено применять в условиях повышенной влажности, на улице или в неотапливаемых помещениях ниже −25C.
• Требуется обязательное использование в паре с таким же проходным выключателем - самостоятельное применение невозможно.
• Не предназначен для подключения многожильных проводов с опрессовкой - только одножильные или многожильные с наконечниками, затянутыми винтом.

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа и у выхода.
• Освещение лестницы: один выключатель внизу, другой - наверху.
• Спальная комната: включить свет у двери, выключить у кровати.
• Производственные помещения: управление освещением с двух рабочих зон.

Практические советы

• При монтаже проверьте, что все провода отключены от сети - даже при открытом положении клавиши контакт может находиться под напряжением.
• Обязательно используйте два одинаковых выключателя проходных - смешивать модели одной серии нельзя, так как схема контактов может отличаться.
• При подключении запомните: средний контакт - общий, два крайних - переходные. Обозначения на корпусе могут быть условными - лучше сверяться с схемой на упаковке.
• Если выключатель установлен в месте с высокой влажностью (например, в подвале), дополнительно герметизируйте место крепления силиконом - хотя IP20 не предусматривает этого, практика показывает повышение надёжности.
• При замене старого устройства - сравните размеры: 68×68 мм - стандарт для многих моделей, но некоторые импортные имеют другие габариты.
