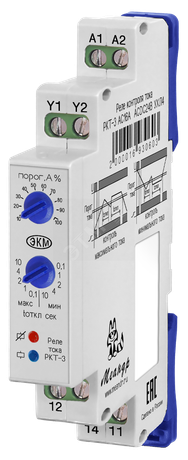

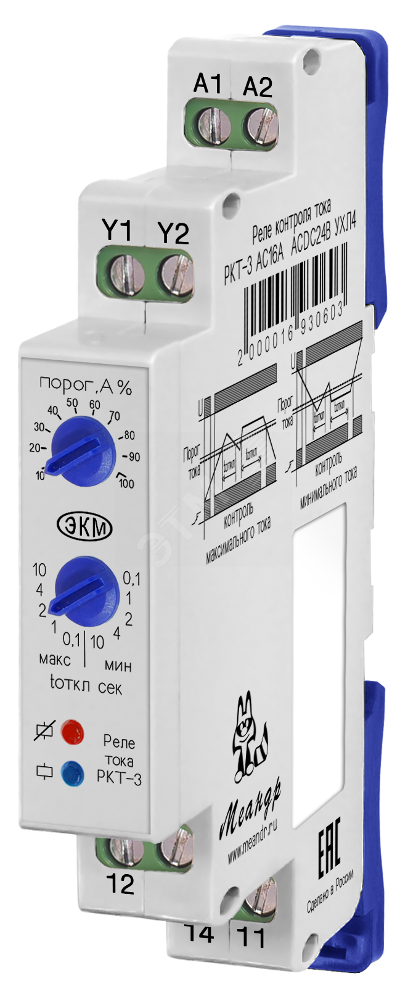

Реле контроля тока РКТ-3 DC16А ACDC24В УХЛ4 - 2000016930535 Меандр

Реле контроля тока РКТ-3 от компании Меандр АО предназначено для автоматического реагирования на отклонения тока в однофазной сети - как при превышении, так и при снижении заданного порога. Артикул 2000016930535 подходит для защиты электрооборудования от перегрузок, обрывов и нештатных режимов работы.

Назначение и область применения

Реле контроля тока РКТ-3 используется для мониторинга тока в однофазных цепях постоянного или переменного тока. Когда ток выходит за пределы заданных значений - выше или ниже порога - реле меняет состояние своего контакта и подает управляющий сигнал. Это позволяет отключить оборудование, запустить аварийную сигнализацию или активировать резервную систему.

Области применения: промышленные станки, насосы, компрессоры, конвейеры, системы вентиляции, а также любые устройства, где важна защита от перегрузки, заклинивания двигателя, обрыва фазы или неожиданного падения мощности.

Технические характеристики

• Номинальный ток: 16 А - максимальная нагрузка, которую может коммутировать реле;
• Напряжение управления: 24 В - питание реле осуществляется от этого напряжения (переменный или постоянный ток);
• Категория исполнения: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при высокой влажности и температуре от −40 C до +40 C;
• Сечение подключаемых проводов: до 2,5 мм2 - для надежного соединения с клеммами;
• Тип крепления: DIN-рейка 35 мм (по ГОСТ Р МЭК 60715-2003) или на плоскую поверхность через переустановленные фиксаторы;
• Тип присоединения: переднее - все провода подключаются спереди, что удобно при сборке шкафов.

Совместимость и монтаж

Реле контроля тока РКТ-3 совместимо с любой стандартной DIN-рейкой 35 мм, используемой в распределительных щитах. Для монтажа на стену или другую плоскую поверхность необходимо снять боковые фиксаторы и перевести их в крайние отверстия корпуса - инструкция по этому шагу указана в документации производителя.

Подключение проводов выполняется в три группы клемм:

• Питание - 24 В (для внутренней электроники реле);
• Измерение тока - последовательно включается в защищаемую цепь (не путать с питанием!);
• Выходной контакт - управляет внешним устройством (например, контактором, световой сигнализацией или PLC).

Не допускается подключение проводов большего сечения - это повредит клеммы и нарушит контакт.

Безопасность и стандарты

Реле контроля тока РКТ-3 соответствует требованиям ГОСТ Р МЭК 60715-2003 по креплению на DIN-рейку. Применяемый материал корпуса - самозатухающая пластмасса, обеспечивающая противопожарную безопасность. Нет открытых токоведущих частей при установленном корпусе - работа безопасна даже при доступе к лицевой стороне.

Преимущества

• Унифицированный дизайн - легко заменяется аналогичными моделями из серии;
• Переднее подключение - экономит место внутри шкафа, упрощает обслуживание;
• Стабильная работа при колебаниях температуры и влажности благодаря классу УХЛ4;
• Надежный зажим клемм - исключает ослабление контактов при вибрации;
• Простая настройка - пороги срабатывания задаются внешними потенциометрами (без программирования).

Ограничения применения

• Не предназначен для трехфазных сетей - работает только в однофазных цепях;
• Не имеет функции временной задержки - срабатывает мгновенно при превышении/падении тока;
• Не поддерживает цифровую связь (Modbus, RS485) - только дискретный выход;
• Максимальный ток 16 А - нельзя использовать для защиты оборудования с рабочим током более 16 А без промежуточного контактора.

Примеры использования

• Защита насоса от сухого хода - при падении тока ниже нормы (из-за отсутствия жидкости) реле отключает двигатель;
• Контроль конвейера - при заклинивании ролика ток возрастает, реле срабатывает и останавливает линию;
• Автоматическое отключение сварочного аппарата при перегреве - по увеличению тока в обмотках;
• Диагностика удаленных точек - реле сигнализирует о разрыве цепи в датчике или линии связи.

Практические советы

• При установке проверьте, чтобы ток в контролируемой цепи не превышал 16 А - иначе реле выйдет из строя;
• Настройте пороги срабатывания после монтажа, когда система уже работает под нагрузкой - это повысит точность;
• Используйте реле только с источником питания 24 В - подключение к 220 В приведёт к немедленному выходу из строя;
• Если реле установлено вне шкафа, убедитесь, что окружающие условия соответствуют категории УХЛ4 - избегайте прямого попадания воды и осадков;
• Проверяйте затяжку клемм через 1–2 месяца после первого включения - особенно в вибрационных средах.
