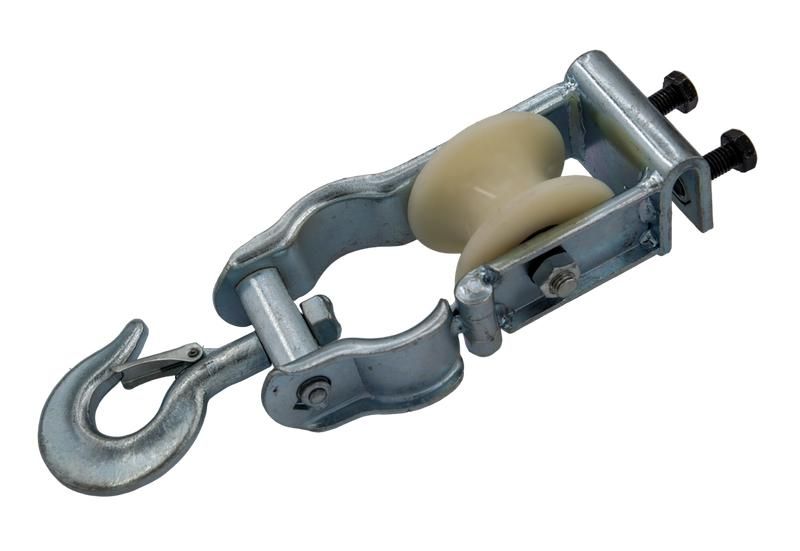

Ролик (PM 1) | 13302731 НИЛЕД

Ролик PM 1 от НИЛЕД (артикул 13302731) - раскаточный ролик для протяжки проводов воздушных линий и волоконно-оптических кабелей по опорам. Конструкция обеспечивает надежную фиксацию при поворотах до 30° и совместима с обоими типами крепления: подвесным и опорным.

Назначение и область применения

Ролик PM 1 предназначен для безопасной и эффективной протяжки кабелей и проводов на воздушных линиях электропередачи (ВЛ) и волоконно-оптических линиях связи (ВОЛС). Устанавливается на каждом промежуточном столбе или опоре для снижения трения и предотвращения повреждений изоляции при натяжении. Подходит для работ на участках с поворотами до 30 градусов. Применяется при новой прокладке и реконструкции ЛЭП, особенно там, где требуется минимизация механических воздействий на кабель.

Технические характеристики

• Максимальная статическая нагрузка: 500 кг
• Диаметр ручья ролика: 50 мм
• Внешний диаметр ролика: 80 мм
• Материал остова: алюминиевый сплав
• Материал ролика: нейлон
• Максимальный раствор скобы для опорного крепления: 10 мм

Совместимость и монтаж

Ролик PM 1 можно установить двумя способами:

• Подвесной тип: через крюк с подпружиненным зевом - фиксируется на штыре или перекладине опоры, исключает случайное соскальзывание;
• Опорный тип: через скобу с двумя болтами - крепится к профилю металлической конструкции шириной до 10 мм.

Загрузка кабеля осуществляется через откидную щеку на боковой стороне корпуса. Для этого отпускается винт-барашек, щека отводится в сторону, после чего кабель помещается в ручей и фиксируется обратно. Механизм рассчитан на многократное открывание и закрывание без потери герметичности или прочности.

Преимущества

• Алюминиевый остов обеспечивает легкий вес и коррозионную стойкость - удобен для работы на высоте.
• Нейлоновый ролик снижает трение, защищает изоляцию кабеля от царапин и перегрева.
• Подпружиненный крюк гарантирует автоматическую фиксацию - исключает риск падения при монтаже.
• Винт-барашек позволяет оперативно открывать и закрывать щеку без инструментов - экономит время при работе.
• Гибкая система крепления (подвес + опора) делает Ролик PM 1 универсальным для различных типов опор.

Ограничения применения

• Не предназначен для динамических нагрузок выше 500 кг - превышение вызывает деформацию или выход из строя.
• Не используется при углах поворота свыше 30° - требует замены на специализированные поворотные ролики.
• Скоба не подходит для крепления к профилям толще 10 мм - необходимо использовать другие варианты крепления.
• Не рассчитан на постоянное погружение в воду или работу в условиях повышенной запыленности без защиты - хотя материал устойчив, длительное воздействие среды может снизить срок службы.

Примеры использования

• Протяжка АС-70/11 по деревянным опорам ВЛ 10 кВ.
• Укладка одиночного ВОЛС-кабеля между железобетонными опорами с поворотом 25°.
• Работы по модернизации старых ЛЭП с сохранением существующих кронштейнов.
• Монтаж кабелей на металлических решетчатых опорах с использованием опорного крепления.

Практические советы

• Перед монтажом проверьте соответствие ширины профиля опоры максимальному раствору скобы (10 мм) - иначе используйте подвесной вариант.
• При использовании подвесного крепления убедитесь, что крюк полностью зафиксирован - слышимый щелчок указывает на правильную посадку.
• Не затягивайте винт-барашек слишком сильно - достаточно плотного контакта, чтобы избежать деформации нейлонового ролика.
• При частом применении смазывайте ось ролика графитовой смазкой один раз в сезон - продлевает срок службы.
• При протяжке нескольких кабелей одновременно убедитесь, что суммарный диаметр не превышает внутреннего радиуса ручья (25 мм).
