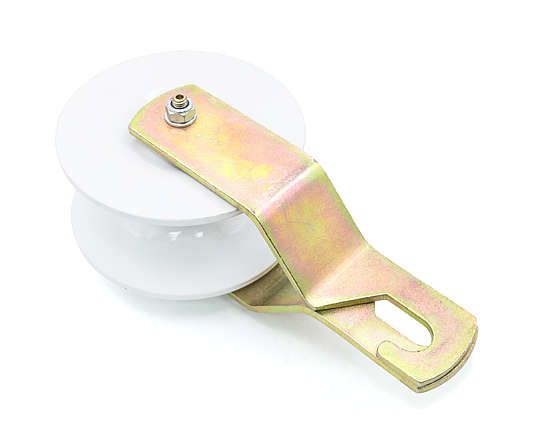

Ролик (PM 3) - (алюминиевый) 23201931 ВК

Ролик PM 3 алюминиевый ВК - это специализированное устройство для безопасной раскатки и протяжки самонесущих изолированных проводов (СИП) при монтаже воздушных линий электропередачи. Алюминиевый диск обеспечивает минимальное трение и долговечность, а серия ВК гарантирует соответствие требованиям энергетических компаний. Артикул 23201931 соответствует стандартным решениям для промежуточных опор.

Назначение и область применения

Ролик PM 3 алюминиевый ВК предназначен для временного крепления и направления СИП при прокладке воздушных линий электропередачи. Он используется исключительно на промежуточных опорах, оснащённых крюками или кронштейнами с крюками. Применяется на прямолинейных участках трассы и на поворотах с углом до 30°. Не подходит для анкерных опор или участков с большими углами перегиба.

Технические характеристики

• Материал диска: алюминий - легкий, коррозионностойкий, снижает трение при протяжке
• Ширина ручья: 65 мм - совместима со стандартными СИП-проводами сечением до 16 мм2
• Предельная нагрузка: 8 кН - выдерживает максимальное натяжение при монтаже
• Температура монтажа: от –20 C - работает в холодном климате без хрупкости материала
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнца
• Гарантийный срок: 60 месяцев - подтверждает надёжность конструкции

Совместимость и монтаж

Ролик PM 3 алюминиевый ВК крепится только через верхний крюк - боковые или нижние точки крепления недопустимы. Устанавливается на промежуточные опоры с крюками, которые должны быть рассчитаны на нагрузку 8 кН. Для правильного монтажа:

• Используйте канат-лидер для первоначальной протяжки - предотвращает повреждение изоляции СИП
• Не допускайте перекоса ролика - он должен свободно вращаться вокруг своей оси
• Проверьте посадочную часть крюка - она должна точно соответствовать форме крепёжного ушка ролика

Безопасность и стандарты

Ролик PM 3 алюминиевый ВК соответствует требованиям к монтажному оборудованию для ЛЭП, принятым в электроэнергетической отрасли России. Материал и конструкция обеспечивают безопасную работу при напряжении до 35 кВ. Нагрузочные испытания выполнены в соответствии с ГОСТ Р 54532-2011 для оборудования раскатки СИП.

Преимущества

• Алюминиевый диск не царапает изоляцию СИП - продлевает срок службы провода
• Высокая устойчивость к внешним факторам - годен для эксплуатации в суровых условиях
• Лёгкая конструкция - удобен для транспортировки и установки на высоте
• Специально адаптирован под типичные условия монтажа СИП - не требует доработок

Ограничения применения

• Не использовать на анкерных опорах - предназначены только для промежуточных
• Запрещено применять на поворотах более 30° - возможен перегрев, деформация или выход из строя
• Не заменяет роль гибких роликов на больших радиусах - для сложных трасс нужны другие модели
• Не подходит для многожильных проводов сечением свыше 16 мм2 - риск проскальзывания

Примеры использования

• Монтаж СИП-4 1×16 на прямолинейном участке ВЛ 10 кВ между двумя железобетонными опорами
• Протяжка СИП-3 1×25 через промежуточную опору с крюком на участке с поворотом 25°
• Временная фиксация провода при замене старой линии на новую, где сохраняются существующие крюки

Практические советы

• Перед монтажом проверьте состояние ручья - наличие забитой грязи или деформаций снижает эффективность
• При работе в зимних условиях - убедитесь, что температура не ниже –20 C; при более низких значениях материал становится хрупким
• Не используйте ролик как точку крепления для постоянного натяжения - он не рассчитан на длительную нагрузку
• При комплектации линии - сочетайте с аналогичными моделями (например, РМ 2 или РМ 4) для равномерного распределения усилий
• Храните в сухом месте - хотя алюминий не ржавеет, попадание влаги в механизм крепления может вызвать заклинивание
