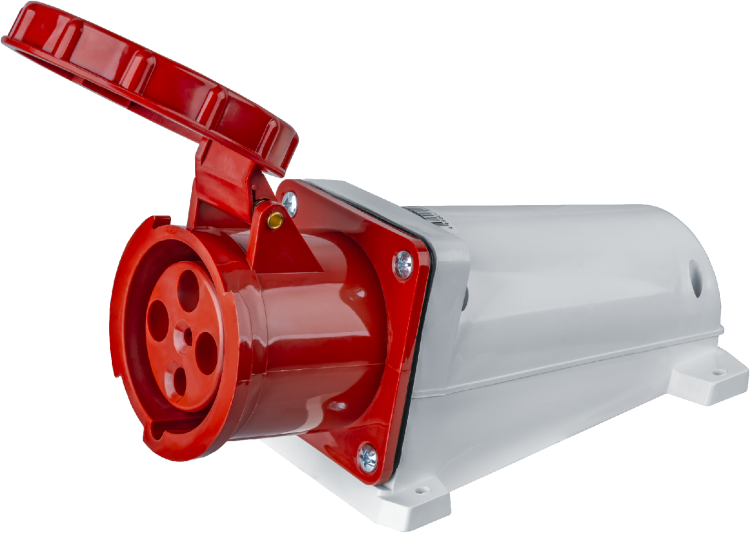

Розетка стационарная ОП 63А 3P+PE IP54 14 301 NCA-SR134-63-380 Navigator 14301

Розетка стационарная наружная 63А 3P+PE IP54 NCA-SR134-63-380 от бренда Navigator предназначена для надёжного подключения мощного оборудования в условиях улицы или производственных помещений с повышенной запылённостью. Модель из серии NCA-SR обеспечивает безопасную работу при напряжении до 400 В и токе до 63 А.

Назначение и область применения

Эта розетка используется там, где требуется подключить оборудование высокой мощности - сварочные аппараты, компрессоры, насосы, крупногабаритные станки или конвейеры. Подходит для открытой установки на фасадах зданий, в цехах, на объектах строительства и других местах с возможным воздействием пыли и капель воды. Благодаря защите IP54 и красному цвету легко распознаётся как силовой контакт.

Технические характеристики

• Максимальный ток: 63 А - позволяет подключать устройства мощностью до ~44 кВт при 400 В;
• Напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В;
• Количество полюсов: 4 (3P + PE) - три фазы и отдельный заземляющий контакт;
• Степень защиты: IP54 - полностью защищает от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки;
• Исполнение: открытой установки - монтируется на стену или щит без корпуса;
• Материал корпуса: пластик - устойчив к УФ-излучению и перепадам температур, не проводит ток;
• Оrientация заземляющего контакта: 6 часов - заземление расположено внизу, что соответствует распространённым нормам сборки;
• Цвет: красный - стандартизированная цветовая сигнализация для силовых розеток, отличает её от бытовых.

Совместимость и монтаж

Розетка NCA-SR134-63-380 совместима с штекерами того же типа - 63 А, 3P+PE, IP54. Для монтажа необходима поверхность из негорючего материала. Крепится через четыре отверстия в корпусе. Диаметр входа кабеля - до 19 мм; используйте кабели сечением не менее 16 мм2 для медных жил. Перед первым включением обязательно проверьте затяжку винтов клемм - они должны быть плотными, но без перекручивания. Нельзя использовать с автоматическими выключателями ниже 63 А - риск перегрева.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ IEC 60309-2. Конструкция исключает случайное подключение устройств меньшей мощности. Цветовое оформление и форма контактов предотвращают неверную коммутацию. Корпус не содержит галогенов и соответствует RoHS.

Преимущества

• Высокий класс защиты IP54 - работает даже в сыром и пыльном воздухе;
• Усиленные винтовые клеммы - обеспечивают долговременный контакт без окисления;
• Ярко-красный корпус - снижает вероятность ошибочного подключения;
• Заземление в нижнем положении - соответствие международным практикам монтажа;
• Произведена в рамках серийного производства NCA-SR - гарантия одинакового качества партий.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не заменяет IP67/68;
• Не рекомендована для установки внутри взрывоопасных зон - не имеет взрывозащиты;
• Не поддерживает частое подключение/отключение - не является штепсельной системой для операторского управления;
• Не следует применять с нагрузкой выше 63 А - есть риск оплавления клемм и возгорания.

Примеры использования

• Подключение сварочного аппарата на строительной площадке;
• Силовой контур для воздушного компрессора в автосервисе;
• Розетка питания для насосной группы на очистных сооружениях;
• Оборудование на заводах с технологическим оборудованием 380 В.

Практические советы

• Перед установкой убедитесь, что кабель имеет достаточное сечение - минимум 16 мм2 меди;
• Проверяйте состояние клемм каждые 6–12 месяцев, особенно при больших нагрузках;
• Используйте розетку только с автоматом на 63 А или выше - не применяйте 40 А или 32 А;
• При монтаже на металлический щит - предусмотрите изоляцию между корпусом и основанием;
• Для длительной эксплуатации вне помещения - выбирайте места с минимальным прямым попаданием дождя, хотя IP54 допускает брызги.
