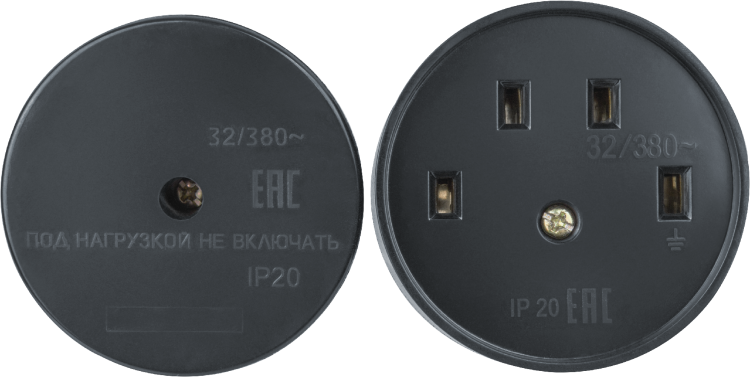

Розетка 14 349 NCA-C04-32A-380-BL IP20 черн. Navigator 14349

Розетка штепсельная Navigator NCA-C 14349 предназначена для подключения мощного оборудования до 32 А в помещениях с нормальными условиями эксплуатации. Устройство имеет черный глянцевый корпус из термопласта, защищено от случайного доступа к токоведущим частям (IP20) и рассчитано на работу в сетях с напряжением до 250 В и частотой 50 Гц.

Назначение и область применения

Розетка Navigator NCA-C 14349 используется для подключения стационарного электрооборудования средней и высокой мощности: сварочных аппаратов, насосов, компрессоров, станков и других устройств, потребляющих до 32 А. Подходит для открытой установки в цехах, мастерских, складах и других закрытых помещениях с контролируемой средой. Не предназначен для уличного использования или помещений с повышенной влажностью.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В (не 380 В - указано в названии для ориентира, но фактический предел - 250 В)
• Частота: 50 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Количество розеток: одна
• Подключение: винтовые клеммы - надежное соединение проводов с возможностью многократного демонтажа
• Материал корпуса: термопласт - устойчив к механическим нагрузкам и перегреву
• Цвет: черный, глянцевая отделка
• Заземление: есть - контакт для подключения PE-проводника
• Монтаж: открытый - крепится на стену через отверстия в корпусе

Совместимость и монтаж

Розетка Navigator NCA-C 14349 совместима с вилками стандарта IEC 60309 CEE 7/7 (плоские контакты, соответствуют типу Schuko с заземлением). Для монтажа требуется подготовить место на стене, просверлить отверстия под крепеж и подключить фазный (L), нулевой (N) и защитный заземляющий (PE) провода к соответствующим клеммам. Кабели должны иметь сечение не менее 4 мм2 для безопасной работы при 32 А. После подключения проверьте плотность затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает пластик.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений согласно ГОСТ Р 51324.1–2011. Наличие заземляющего контакта снижает риск поражения током при пробое изоляции оборудования. Однако IP20 не обеспечивает защиту от брызг, пыли или влаги - использование в сырых или запыленных условиях опасно.

Преимущества

• Надежная винтовая клемма - позволяет использовать провода любого типа и сечения
• Жесткий корпус из термопласта - выдерживает ударные нагрузки и температурные колебания внутри помещения
• Яркая черная окраска - хорошо видна на фоне светлых поверхностей, удобна для идентификации
• Фактическое соответствие заявленному току - работает стабильно при длительной нагрузке до 32 А

Ограничения применения

• Не допускается установка во влажных помещениях (ванная, баня, подвалы с конденсатом)
• Не подходит для улицы - отсутствует защита от осадков и пыли
• Напряжение 380 В не является рабочим параметром - устройство рассчитано максимум на 250 В; подключение к трехфазной сети 380 В возможно только между фазой и нулем, но не между двумя фазами
• Не рекомендовано для постоянного подключения оборудования с импульсными нагрузками выше 25 А без учета теплового режима

Примеры использования

• Подключение сварочного аппарата в автомастерской
• Электроинструмент на производственной линии (дрели, шлифмашины)
• Компрессор для воздушных систем в цеху
• Агрегаты с двигателем мощностью до 7 кВт (при 220 В)

Практические советы

• Перед установкой убедитесь, что автоматический выключатель на линии имеет номинал не более 32 А и класс срабатывания B или C
• Используйте медные провода с минимальным сечением 4 мм2 - алюминий не рекомендуется
• Проверяйте герметичность соединений после первого включения - при нагреве винты могут немного ослабнуть
• Не используйте переходники или удлинители с меньшим номиналом - это создаёт точку перегрузки
• При замене старой розетки сравните посадочные размеры - модель Navigator NCA-C 14349 имеет стандартную форму, совместимую с большинством монтажных коробок
