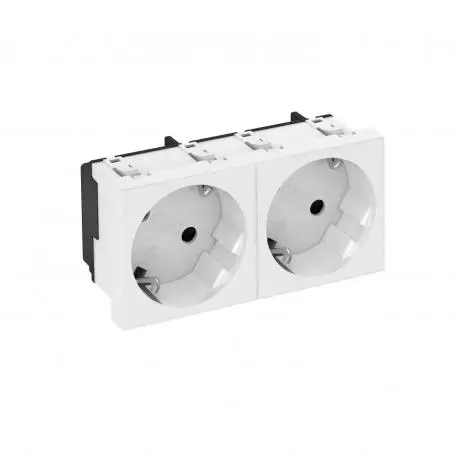

Розетка 2х2К+3 под углом 33° шторки 16А 250В (45х90 мм - 2 модуля Modul45) белая. Тип: STD-D3S RW2 | 6120103 OBO Betterman Bettermann

Розетка OBO BETTERMANN артикул 6120103 - это двухмодульная силовая розетка с углом установки 33° и защитными шторками, предназначенная для надёжного подключения устройств с высокой нагрузкой в условиях ограниченного пространства. Подходит для монтажа в системах Modul45.

Назначение и область применения

Розетка OBO BETTERMANN 6120103 предназначена для подключения мощных бытовых и промышленных приборов - таких как сварочные аппараты, насосы, компрессоры, оборудование на конвейерах. Угол 33° позволяет удобно вставлять и извлекать вилки в тесных местах, где обычные розетки затруднены в использовании. Защитные шторки предотвращают случайный доступ к контактам, что особенно важно в помещениях с повышенной проходимостью или детской средой.

Технические характеристики

• Тип: двойная розетка 2×2К+3 (два европейских контакта + заземление)
• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Угол установки: 33°
• Габариты: 45 × 90 мм (соответствует стандарту Modul45 - два модуля)
• Цвет: белый
• Защита контактов: автоматические шторки

Совместимость и монтаж

Розетка совместима с монтажными коробками и рамками стандарта Modul45. Монтируется в стандартную пластиковую или металлическую коробку глубиной не менее 40 мм. Для установки требуется выключить питание и использовать крестовую отвертку для фиксации клемм. Кабель зачищается на 8–10 мм; максимальное сечение жил - до 2,5 мм2. Не рекомендуется использовать с проводами большего сечения - возможна плохая фиксация в клеммах.

Безопасность и стандарты

Розетка соответствует требованиям безопасности Европейского союза для электроустановок. Автоматические шторки обеспечивают защиту от случайного контакта с токоведущими частями, снижают риск поражения током при попадании посторонних предметов. Конструкция выполнена из самозатухающего термопластика, устойчивого к перегреву.

Преимущества

• Угол 33° обеспечивает комфортное подключение вилок даже при плотном расположении оборудования
• Шторки исключают доступ к контактам без вставленной вилки - повышает безопасность
• Стандарт Modul45 гарантирует совместимость с широким спектром монтажных решений OBO BETTERMANN
• Высокий класс защиты корпуса от механических воздействий и загрязнений

Ограничения применения

• Не предназначена для открытого монтажа - требует установки в коробку
• Не подходит для помещений с постоянным воздействием воды или паром - отсутствует указание IP-класса
• Максимальная нагрузка - 16 А; использование с оборудованием выше этого значения недопустимо
• Не рекомендовано применение в условиях температур ниже −10 C или выше +40 C без дополнительной защиты

Примеры использования

• Производственные цеха: подключение станков, пневматических инструментов
• Автомастерские: зарядные устройства, сварочные аппараты
• Жилые дома: розетки рядом с кухонными плитами, стиральными машинами в нишах
• Общественные здания: коридоры, холлы, где важна защита детей от доступа к контактам

Практические советы

• Перед монтажом проверьте соответствие габаритов 45×90 мм вашей коробке - не все модели поддерживают два модуля Modul45
• При подключении используйте только медные жилы; алюминиевые провода несовместимы с клеммами этой розетки
• Не затягивайте клеммы слишком сильно - это может повредить внутренние контакты
• Если планируете установку в сыром месте, выберите дополнительную герметичную крышку или коробку с IP44+
• Розетка OBO BETTERMANN 6120103 хорошо сочетается с другими элементами серии Modul45 - можно собрать целый блок из нескольких модулей
