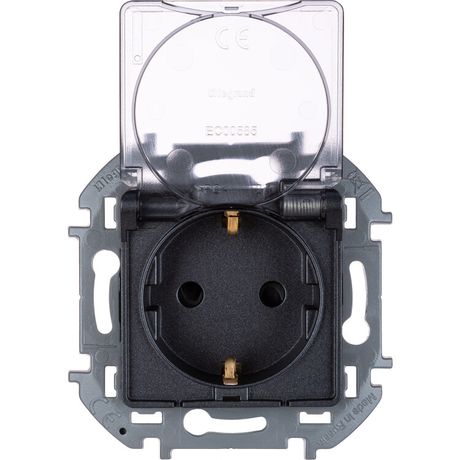

Розетка 1-м СП Inspiria 16А IP44 250В 2P+E защ. шторки с крышкой немецк. стандарт механизм антрацит IEK 673743 Legrand

Розетка силовая 2К+З 16А 250В~ IP44 с откидной крышкой и защитными шторками немецкий стандарт антрацит от Legrand (серии INSPIRIA, артикул 673743) предназначена для безопасного подключения бытовой и профессиональной техники в помещениях с повышенной влажностью. Устройство соответствует немецкому стандарту, оснащено заземлением, защитными шторками и откидной крышкой, обеспечивая надежную работу в условиях эксплуатации, требующих высокой степени защиты.

Назначение и область применения

Розетка силовая 2К+З 16А 250В~ IP44 с откидной крышкой и защитными шторками немецкий стандарт антрацит используется для подключения оборудования с заземлением в местах, где есть риск попадания воды или пыли. Подходит для установки в ванных комнатах, кухнях, подвалах, производственных цехах, на открытых площадках под навесом. Номинальный ток 16 А позволяет подключать устройства мощностью до 3680 Вт — например, стиральные машины, тепловые пушки, насосы, сварочные аппараты.

Технические характеристики

• Номинальное напряжение: 250 В ~
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Количество фаз: 1
• Степень защиты: IP44 (защита от брызг воды с любого направления и частиц пыли более 1 мм)
• Ударопрочность: IK04 (выдерживает удар энергией 0,5 Дж)
• Материал корпуса: термопласт (поликарбонат), глянцевая поверхность
• Контакты: латунь CuZn37, покрытие — серебро
• Тип крепления: в распор + на шурупы
• Способ подключения: винтовые зажимы П-образной формы
• Способ монтажа: внутренний
• Минимальная глубина монтажной коробки: 32 мм
• Габариты: 84×89×48 мм
• Цвет: антрацит (темно-серый)
• Количество постов: 1
• Наличие заземления: да
• Защитные шторки: интегрированы в механизм
• Откидная крышка: да
• Сквозной канал: да (для прокладки кабеля через заднюю стенку)
• Состав: без галогенов

Совместимость и монтаж

Розетка силовая 2К+З 16А 250В~ IP44 с откидной крышкой и защитными шторками немецкий стандарт антрацит совместима с вилками стандарта Schuko (немецкий тип F). Для монтажа необходима монтажная коробка глубиной не менее 32 мм. Установка выполняется в подготовленное углубление в стене. Корпус крепится двумя способами: распорными элементами (при жестком основании) и саморезами (по краям). Провода подключаются в винтовые зажимы: фаза (L), ноль (N), земля (PE). Зажимы имеют П-форму — предотвращают смещение провода при затяжке. Лицевая панель фиксируется на защелках — легко снимается для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60669-1 и EN 60669-2-1. Интегрированные защитные шторки препятствуют доступу к токоведущим частям при однополюсном введении предмета — снижают риск поражения током, особенно в домах с детьми. Откидная крышка закрывается автоматически после извлечения вилки, дополнительно защищая контакты от влаги и пыли. Материал корпуса — самозатухающий поликарбонат, не поддерживающий горение. Напыление винтов — никель-цинк, повышает коррозионную стойкость.

Преимущества

• Высокая долговечность контактов благодаря латуни CuZn37 с хорошей упругостью — сохраняется плотный контакт даже после тысяч циклов включения/отключения.
• П-образные винтовые зажимы исключают выпадение и перекос проводов, что важно при использовании многожильных кабелей.
• Широкий защитный контакт обеспечивает надежное соединение с вилкой Schuko, снижает нагрев при нагрузке.
• Сквозной канал позволяет протянуть кабель прямо через заднюю часть механизма — упрощает монтаж и экономит место в коробке.
• Глянцевая поверхность легко моется, не впитывает грязь, не выгорает под UV-излучением.
• Комплектация “механизм с накладкой” — готово к установке, не требует доп. деталей.

Ограничения применения

• Не предназначен для наружного монтажа без дополнительной защиты — IP44 не гарантирует герметичность при прямом потоке воды или постоянной сырости.
• Не работает с вилками других стандартов (например, английский BS 1363 или американский NEMA).
• Требует обязательного наличия заземляющего контура в сети — нельзя использовать в старых системах TN-C.
• Минимальная глубина коробки 32 мм — не подходит для узких ниш или старых коробок меньшей глубины.
• Не рассчитана на управление нагрузкой — не является выключателем или устройством с таймером.

Примеры использования

• Подключение стиральной машины в ванной комнате.
• Электропитание тепловентилятора или сушилки в помещении с высокой влажностью.
• Розетка для питания электроинструментов на строительной площадке под временным навесом.
• Установка в мастерской или гараже рядом с мойкой или источником влаги.
• Обслуживание оборудования в пищевой промышленности, где важна легкая очистка поверхности.

Практические советы

• Перед монтажом проверьте глубину монтажной коробки — недостаточная глубина (менее 32 мм) сделает установку невозможной.
• При подключении используйте провода сечением 1,5–2,5 мм² — оптимально для 16 А. Не применяйте тонкие провода — возможен перегрев.
• Затягивайте винты зажимов равномерно, без усилия — избыточный момент не повредит, но может деформировать пластик.
• Проверяйте целостность защитных шторок перед первым включением — они должны свободно открываться только при одновременном введении обоих штырей вилки.
• При замене старой розетки — убедитесь, что новый механизм точно совпадает по габаритам (84×89 мм) и типу крепления.
• Для чистки используйте мягкую ткань и слабый раствор мыла — не применять агрессивные химикаты, чтобы не повредить глянец.
