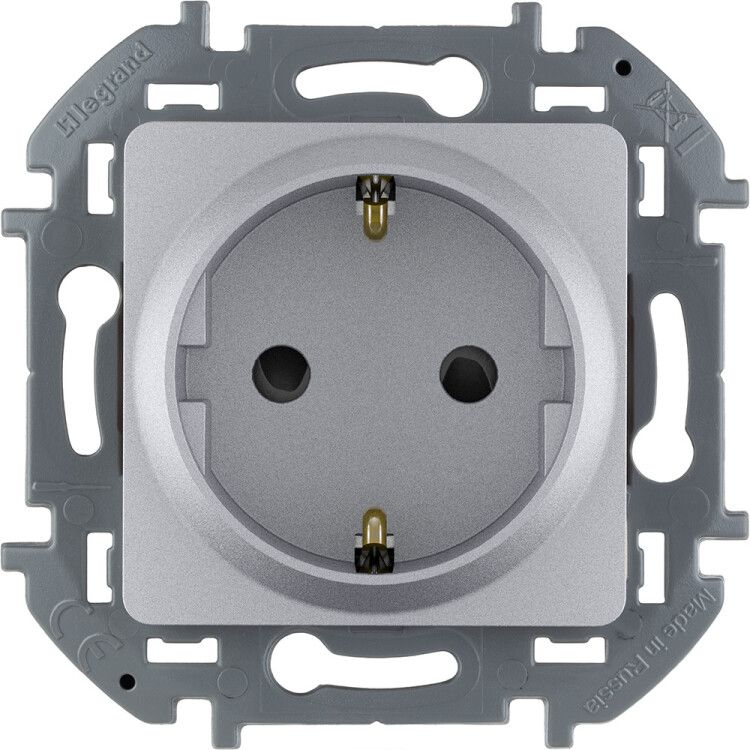

Розетка 1-м СП Inspiria 16А IP20 250В 2P+E защ. шторки немецк. стандарт механизм алюм. IEK 673732 Legrand

Розетка силовая 2К+З со шторками 16 А 250 В~ немецкий стандарт алюминий от Legrand - устройство для скрытого монтажа с защитой от случайного прикосновения, подходящее для бытовых и профессиональных сетей с заземлением. Артикул 673732 входит в серию INSPIRIA и соответствует требованиям безопасности для помещений с повышенной нагрузкой.

Назначение и область применения

Розетка силовая 2К+З со шторками 16 А 250 В~ немецкий стандарт алюминий предназначена для подключения бытовой и офисной техники с заземлением. Подходит для установки в жилых домах, больницах, школах, офисах и промышленных объектах, где важна безопасность персонала. Используется там, где есть риск детского доступа к розеткам или необходима надёжная защита от поражения током. Напряжение 250 В и ток до 16 А позволяют подключать устройства мощностью до 3680 Вт - например, стиральные машины, компьютеры, кухонные приборы.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В ~
• Частота: 50–60 Гц
• Количество фаз: 1
• Степень защиты: IP20 (защита от пальцев, но не от воды и пыли)
• Материал корпуса: термопласт (поликарбонат)
• Покрытие поверхности: лакированное, глянцевое
• Цвет: серый (визуально имитирует алюминий)
• Габариты: 75,8 × 75,8 × 43,2 мм
• Минимальная глубина монтажной коробки: 32 мм
• Ударопрочность: IK04 (выдерживает удар энергией 0,5 Дж)
• Тип подключения: винтовые клеммы
• Количество постов: 1
• Наличие заземления: да
• Наличие защитных шторок: да
• Сквозной канал: есть (для прокладки проводов через коробку)
• Содержание галогенов: отсутствуют

Совместимость и монтаж

Розетка силовая 2К+З со шторками 16 А 250 В~ немецкий стандарт алюминий совместима с монтажными коробками стандарта DIN, предназначенными для скрытой установки. Установка возможна в бетон, кирпич и другие твёрдые материалы. Для монтажа используется крепление в распор + на шурупы. Диаметр отверстия под коробку должен соответствовать габаритам механизма. Провода подключаются к винтовым клеммам: L - фаза, N - ноль, PE - заземление. Обратите внимание: минимальная глубина коробки - 32 мм, иначе механизм не поместится. Легко заменяется на аналогичные модели серии INSPIRIA.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности для розеток. Интегрированные шторки предотвращают доступ к токоведущим частям при одиночном прикосновении - это снижает риск поражения током, особенно в семьях с детьми. Контактная группа выполнена из латуни CuZn37, что обеспечивает долговечность и устойчивость к окислению. Отсутствие галогенов в материале делает её безопаснее при возгорании - меньше токсичных выбросов. Соответствует требованиям IEC 60884-1 и EN 60884-2-1.

Особенности конструкции

• Шторки интегрированы в механизм - не требуют отдельного обслуживания, работают автоматически при вставке вилки.
• Винтовые клеммы П-образной формы исключают смещение провода при затяжке.
• Винты с никель-цинковым покрытием устойчивы к коррозии и не деформируются при перетяге.
• Заземляющий контакт с расширенным основанием гарантирует плотный контакт даже после многократных подключений.
• Лицевая панель крепится на защелки - легко снимается для проверки или ремонта без демонтажа всего устройства.

Преимущества

• Высокая безопасность благодаря двойной защите: шторки + заземление.
• Надёжное соединение проводов - минимизируется нагрев и искрение.
• Устойчивость к механическим повреждениям (IK04) и выгоранию.
• Эстетичный глянцевый дизайн, хорошо сочетается с другими элементами серии INSPIRIA.
• Подходит для модульных систем - можно комбинировать с выключателями и другим оборудованием того же бренда.

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от влаги и пыли.
• Не рекомендуется для использования во влажных помещениях (ванная, баня, улица) без дополнительной защиты.
• Не подходит для циклических нагрузок выше 16 А - превышение вызывает перегрев и выход из строя.
• Не содержит индикации - нельзя определить включен ли ток визуально.
• Не работает с двухштекерными вилками без заземления - шторки не открываются при попытке вставить обычную вилку.

Примеры использования

• Кухня: подключение микроволновой печи, кофемашины, электрочайника.
• Офис: питание принтеров, серверов, рабочих мест.
• Жилое помещение: розетка в спальне для зарядки устройств, в детской комнате для безопасности.
• Общественные учреждения: школы, поликлиники, детские сады - где важно исключить доступ детей к контактам.
• Производственные участки: оборудование с заземлённой рамой, маломощные станки.

Практические советы

• Перед монтажом убедитесь, что в коробке достаточно места - глубина должна быть не менее 32 мм.
• При подключении используйте отвёртку с плоским наконечником - не допускайте перетяги винтов, чтобы не повредить резьбу.
• Проверьте соответствие проводов: фаза (L) - коричневый, ноль (N) - синий, заземление (PE) - жёлто-зелёный.
• Если розетка будет использоваться в месте с высокой запылённостью - регулярно протирайте поверхность сухой тряпкой; IP20 не защищает от пыли внутри.
• Артикул 673732 совместим с рамками и крышками серии INSPIRIA - при замене или модернизации системы используйте оригинальные комплектующие Legrand.
