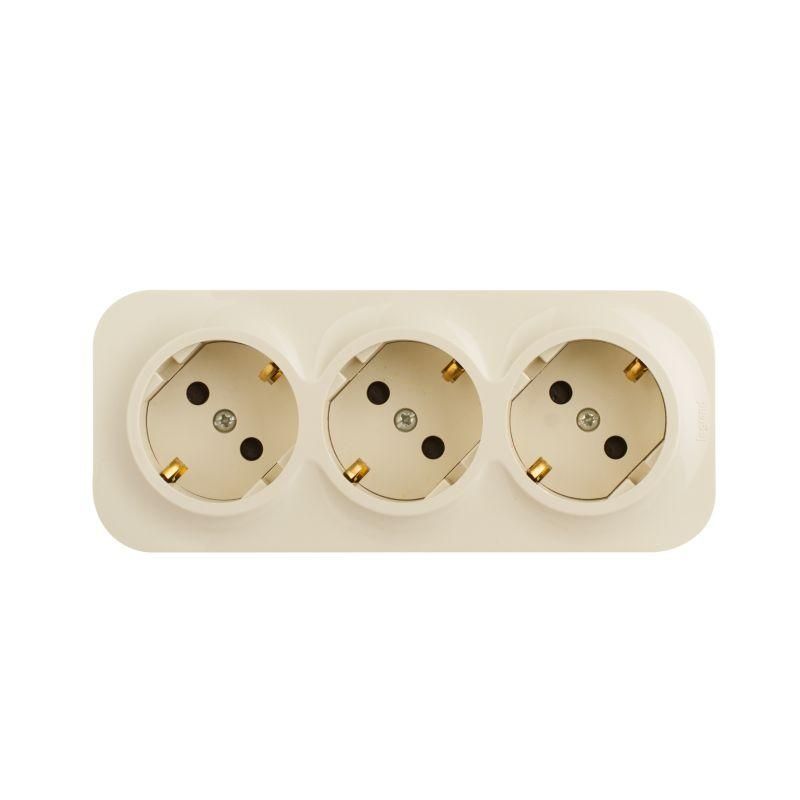

Розетка 3-местная для открытой установки с заземлением защитными шторками предварительным подключением 16А слоновая кость QUTEO - 782268 Legrand

Розетка тройная с заземлением и защитными шторками 16 А 250 В IP20 слоновая кость от Legrand - это надёжное решение для безопасного подключения нескольких устройств в местах с повышенной нагрузкой, особенно там, где есть дети. Артикул 782268 относится к серии Quteo и предназначена для открытой установки.

Назначение и область применения

Эта розетка используется для подключения бытовых и офисных приборов мощностью до 3680 Вт (при 16 А и 250 В). Подходит для помещений с риском случайного прикосновения - детские комнаты, школы, больницы, квартиры. Установка возможна в зонах с обычной влажностью, где требуется защита от прикосновения к контактам. Применяется в системах с заземляющим проводником - то есть там, где предусмотрено трёхпроводное подключение.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Количество постов: 3
• Количество фаз: 1
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: полипропилен, ударопрочный (IK04)
• Контакты: латунь CuZn37, с высокой упругостью
• Цвет: бежевый (слоновая кость)
• Габариты: 110 × 65 × 38,5 мм
• Диапазон температур: от –5 C до +40 C
• Покрытие: глянцевое
• Подключение: винтовые клеммы
• Крепление: винтовое, на стену
• Содержание галогенов: не содержит
• Индикация: отсутствует

Совместимость и монтаж

Розетка совместима с любыми вилками стандарта Европа (Schuko, CEE 7/7) и аналогичными. Для монтажа используются винтовые клеммы - провода зачищаются на 8–10 мм и затягиваются отвёрткой. Особенность серии Quteo: все три поста подключаются последовательно через внутренние перемычки - достаточно подвести питание к одному входу, остальные получат ток автоматически. Инструкция по схеме подключения указана на упаковке.

Крепление выполняется на стену с помощью двух винтов, расположенных по бокам корпуса. Отличие от других моделей: перфорация на задней стороне позволяет точно вырезать отверстие при открытой проводке. Также в основании заранее сделаны четыре отверстия - для удобства при скрытом монтаже, если планируется вывод кабеля через стену.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для домашнего и общественного использования. Защитные шторки закрывают токоведущие контакты - они открываются только при одновременном введении обоих штырей вилки. Это исключает возможность попадания предметов в отверстия. Латунные контакты обеспечивают прочный контакт даже после многократных подключений. Корпус выполнен из самозатухающего поликарбоната - не поддерживает горение. Ударопрочность IK04 гарантирует устойчивость к легким механическим воздействиям.

Преимущества

• Шторки предотвращают случайное прикосновение детей к контактам
• Латунные контакты сохраняют плотное соединение при длительной эксплуатации
• Скоба заземления усиленной формы обеспечивает надёжный контакт с вилкой
• Винты в клеммах не выпадают - снижают риск потери при монтаже
• Корпус легко выравнивается при установке в ряд благодаря форме основания
• Перфорация и преднарезанные отверстия ускоряют монтаж
• Отсутствие галогенов делает материал экологичнее при утилизации

Ограничения применения

Розетка не предназначена для использования во влажных средах - IP20 не защищает от брызг и пыли. Не рекомендуется устанавливать в ванных комнатах, на улице, в цехах с высокой запылённостью. Температурный диапазон ограничен: ниже –5 C и выше +40 C возможны изменения в работе материала. Нельзя использовать с устройствами, потребляющими более 16 А - это вызовет перегрев и выход из строя. Не предназначен для подключения сварочных аппаратов, мощных нагревателей или оборудования с импульсной нагрузкой без учёта пикового тока.

Примеры использования

• Детская комната - подключение компьютера, светильника и зарядного устройства
• Офис - несколько устройств (монитор, принтер, колонки) на одном месте
• Кухня - холодильник, кофе-машину и миксер
• Гараж - подключение инструментов (дрель, болгарка) при наличии заземления
• Общественные здания - учебные классы, медицинские пункты

Практические советы

• При монтаже проверьте, что провод заземления (жёлто-зелёный) подключен именно к контакту заземления - не к фазе!
• Используйте отвёртку с подходящим жалом - плохо затянутый винт вызывает нагрев и окисление контактов
• Если монтируете в ряд - ориентируйтесь на перфорацию на корпусе: она помогает точно вырезать отверстие под одинаковый размер
• Не используйте переходники и удлинители с этой розеткой, если суммарная нагрузка превышает 16 А
• При замене старой розетки - сравните размеры: 110×65 мм - типовой размер для современной рамочной серии Quteo
• Артикул 782268 - это часть серии Legrand Quteo; другие элементы серии (выключатели, рамки) можно сочетать по дизайну
