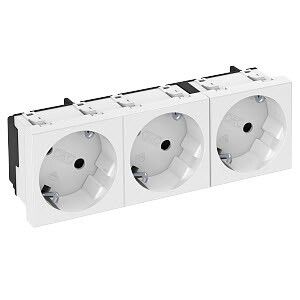

Розетка 3х2К+3 под углом 33° шторки 16А 250В (45х135 мм - 3 модуля Modul45) белая | 6120123 OBO Bettermann

Розетка 3х2К+3 под углом 33° со шторками 16А 250В (45х135 мм - 3 модуля Modul45) белая - это компактная силовая розетка с повёрнутой на 33° вставкой и защитными шторками, предназначенная для установки в настенные кабель-каналы серии Modul45. Подходит для подключения оборудования с угловыми вилками, особенно там, где важна безопасность и плотная укладка проводов.

Назначение и область применения

Розетка 3х2К+3 под углом 33° со шторками 16А 250В (45х135 мм - 3 модуля Modul45) белая предназначена для подключения бытовых и профессиональных устройств с штепсельными вилками, которые имеют угол входа 33°. Угловая форма позволяет избежать перегиба шнуров и экономить место в ограниченном пространстве. Применяется в системах управления оборудованием, на производственных стендах, в мастерских, офисах и жилых помещениях, где требуется компактная и безопасная точка питания. Особенно удобна для подключения компьютеров, принтеров, светодиодной подсветки, медицинской аппаратуры и других устройств с угловыми вилками.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Количество постов: 3 (тройная розетка)
• Заземление: есть (контакты PE)
• Шторки: автоматические, защищают от доступа посторонних предметов
• Степень защиты: IP40 (защита от твердых частиц >1 мм, брызги воды не предусмотрены)
• Габариты: 45×135×42 мм
• Цвет: белый, матовая поверхность
• Материал корпуса: галоген-free пластик (без хлора и брома)
• Способ подключения: безвинтовые зажимы (клеммы)
• Тип крепления: винтовое фиксирование в монтажной рамке
• Способ монтажа: настенный кабель-канал
• Количество модулей: не указано (соответствует 3 модулям серии Modul45)
• Индикация: отсутствует
• Питание: не требует внешнего источника

Совместимость и монтаж

Розетка 3х2К+3 под углом 33° со шторками 16А 250В (45х135 мм - 3 модуля Modul45) белая совместима только с монтажными рамками и кабель-каналами серии Modul45. Габариты 45×135 мм соответствуют стандартному формату 3 модулей этой системы. Монтаж выполняется в подготовленную нишу кабель-канала: розетка вставляется до щелчка, затем фиксируется двумя винтами с тыльной стороны. Безвинтовые зажимы позволяют быстро подключить провода сечением до 2,5 мм2 - достаточно вставить провод в клемму и слегка надавить. Не используйте розетку в открытых распределительных коробках или без монтажного профиля - она не имеет собственного корпуса для самостоятельной установки.

Безопасность и стандарты

Розетка 3х2К+3 под углом 33° со шторками 16А 250В (45х135 мм - 3 модуля Modul45) белая соответствует требованиям безопасности для внутренней установки. Автоматические шторки предотвращают случайное попадание металлических предметов в контакты. Защита IP40 обеспечивает безопасность от пыли и крупных твердых частиц, но не защищает от влаги - не применяйте в сырых помещениях, на улице или рядом с источниками воды. Отсутствие галогенов в материале снижает выделение токсичных веществ при возгорании, что важно для помещений с высокими требованиями к экологической безопасности.

Преимущества

• Угол 33° позволяет легко подключать устройства с угловыми вилками без перегиба шнура
• Автоматические шторки повышают безопасность, особенно в детских или общественных местах
• Безвинтовые клеммы ускоряют монтаж и исключают необходимость в отвертке при подключении
• Матовый белый цвет не царапается и хорошо сочетается с большинством интерьеров
• Совместимость с серийной системой Modul45 обеспечивает единый стиль и надежную сборку
• Пластик без галогенов - безопаснее при возможном нагреве или возгорании

Ограничения применения

• Не предназначена для влажных сред - IP40 не защищает от брызг и влаги
• Подходит только для монтажа в кабель-каналы Modul45; несовместима с другими сериями (например, Modul90 или обычными подрозетниками)
• Не рекомендуется для подключения мощных потребителей выше 3,5 кВт (при 250 В и 16 А максимум - 4 кВт, но лучше оставлять запас)
• Отсутствие индикации не позволяет определить наличие напряжения визуально
• Не поддерживает управляемую коммутацию - нельзя отключить одну из розеток кнопкой

Примеры использования

• На рабочем месте оператора CNC-станка - три розетки под углом для подключения контроллеров, датчиков и освещения
• В серверной комнате - компактная группа розеток для сетевых шкафов, где шнуры выходят под углом
• В медицинском кабинете - для подключения ЭКГ, анализаторов и мониторов с угловыми вилками
• В домашнем офисе - чтобы спрятать провода от принтера, монитора и зарядки в одном кабель-канале

Практические советы

• Перед монтажом проверьте, что глубина кабель-канала Modul45 достаточна для размещения розетки (42 мм по глубине)
• При подключении проводов убедитесь, что они зачищены на 8–10 мм - меньше не войдут в клемму, больше могут замкнуть
• Не затягивайте винты крепления слишком сильно - можно повредить пластиковую рамку
• Если используется несколько таких розеток подряд, следите за тем, чтобы все были установлены одинаково - иначе вилки будут торчать под разным углом
• Для частого подключения/отключения устройств выбирайте модели с более длинными шнурками - так будет легче работать с угловыми вилками
