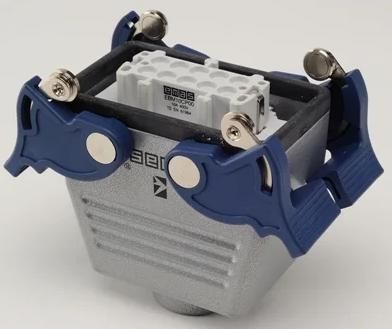

Розетка 4-фиксатора 10п 16А EMAS EBM10PU34

Розетка 4-полюсная 16А с кожухом металлическим, 10 полюсов, верхний ввод (PG 16), степень защиты IP65 от компании EMAS - это промышленный соединитель для надёжного подключения оборудования в условиях повышенной запылённости, влаги и механических нагрузок. Артикул ebm10pu34 предназначен для постоянной эксплуатации в сложных средах, где важна безопасность и долговечность.

Назначение и область применения

Эта розетка используется для подключения мощного промышленного оборудования, требующего заземления и устойчивости к внешним воздействиям. Подходит для станков, конвейеров, насосных установок, систем автоматизации и других устройств, работающих в цехах, на открытых площадках или в агрессивных средах. Соединитель обеспечивает безопасную передачу электроэнергии при напряжении до 400 В и токе до 16 А.

Технические характеристики

• Число полюсов: 4P+E (10 контактов - 4 фазы, 1 заземление, 5 дополнительных контактов для сигнала или управления)
• Номинальный ток: 16 А (при 400 В); также допускается использование при 10 А (при 250 В)
• Номинальное напряжение: 250 В / 400 В переменного тока
• Импульсное напряжение: 6 кВ - способна выдерживать кратковременные скачки напряжения
• Сопротивление изоляции: не менее 10 МОм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Максимальная рабочая температура: от –40 C до +125 C
• Механическая стойкость: минимум 500 циклов вставления/извлечения
• Горючесть: соответствует классу V0 по UL94 - материал самозагасает после удаления источника пламени
• Тип ввода: верхний, через резьбовой патрубок PG16 (для кабеля диаметром ~8–13 мм)
• Корпус: металлический, прочный и антикоррозийный

Совместимость и монтаж

Розетка ebm10pu34 имеет папиный тип разъёма - её необходимо подключать к мужской вилке того же стандарта. Для монтажа требуется подготовить отверстие в стенке корпуса или щите с диаметром, совпадающим с размером резьбы PG16. После введения кабеля через патрубок он фиксируется затяжкой гайки. Убедитесь, что жилы кабеля правильно подсоединены к контактам согласно схеме 4P+E. Не используйте кабели с диаметром более 13 мм - это нарушит герметичность.

Безопасность и стандарты

Розетка 4-полюсная 16А с кожухом металлическим, 10 полюсов, верхний ввод (PG 16), степень защиты IP65 соответствует требованиям DIN EN 61984 - международному стандарту для промышленных разъёмов. Сертифицирована по UL94 V0 для предотвращения распространения горения. Конструкция исключает случайное прикосновение к токоведущим частям при подключенном оборудовании.

Преимущества

• Высокая степень защиты IP65 позволяет использовать в сырых, пыльных и outdoor-условиях
• Металлический корпус повышает механическую прочность и экранирует помехи
• Поддержка двух режимов работы - 10 А / 250 В и 16 А / 400 В - даёт гибкость при проектировании
• Увеличенная механическая стойкость (500+ циклов) снижает потребность в замене
• Фиксация кабеля через PG16 предотвращает выдергивание и перегибы

Ограничения применения

• Не предназначена для подключения бытовых устройств - только для промышленного оборудования
• Запрещено применять при напряжении выше 400 В или токе выше 16 А - риск перегрева и выхода из строя
• Не рекомендовано для длительного погружения в воду - IP65 не гарантирует герметичность при подводной эксплуатации
• Требуется точное соответствие типа вилки; совместимость возможна только с другими разъёмами EMAS или аналогами по стандарту DIN EN 61984

Примеры использования

• Подключение промышленного станка с ЧПУ на сборочном участке
• Электроснабжение насосной группы на очистных сооружениях
• Связь между модулями автоматической линии с сигналами управления и питанием
• Переносные устройства на стройплощадке, где есть риск брызг воды и пыли

Практические советы

• Перед первым использованием проверьте плотность посадки кабеля в PG16 - недостаточно затянутая гайка нарушит защиту IP65
• При монтаже в металлическом шкафу обязательно соедините корпус розетки с контуром заземления объекта
• Не применяйте силовые кабели с жилами меньше 1,5 мм2 - это может вызвать нагрев при 16 А
• Для обслуживания отключайте питание и используйте только совместимые вилки - не адаптируйте разъёмы другого стандарта
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление может увеличить переходное сопротивление
