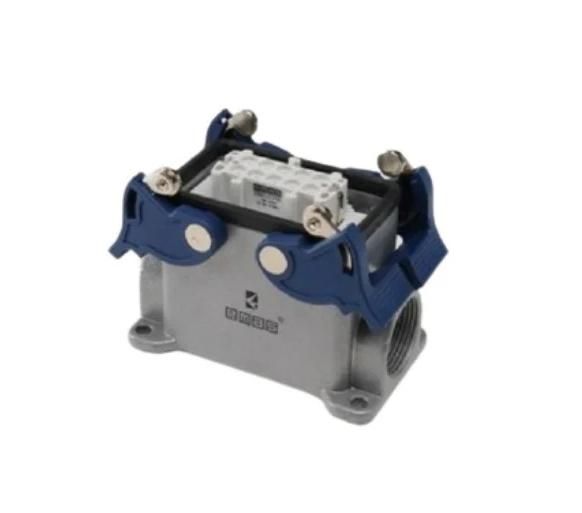

Розетка 4-фиксатора 2-боковых ввода для панели 10п 16А EMAS EBM10PD24

Розетка 4-фиксатора, 2-сторонний ввод для панели 10 полюсов, 16А, IP65, с гнездом, металлический, PG 16 от EMAS - это промышленный соединитель с надёжной механической фиксацией, предназначенный для монтажа на панелях оборудования. Артикул ebm10pd24 обеспечивает устойчивую передачу тока до 16 А в условиях повышенной запылённости и влаги.

Назначение и область применения

Эта розетка используется для подключения силовых цепей в промышленном оборудовании, где требуется высокая степень защиты и прочная фиксация. Подходит для установки на щитах, станках, конвейерах, системах автоматизации и других устройствах, работающих в сложных условиях. Благодаря двум боковым вводам и четырём фиксаторам, она удобна для организации компактного и безопасного подключения нескольких кабелей.

Технические характеристики

• Количество полюсов: 10 (4P+E - четыре фазы, один заземляющий контакт; допускаются варианты 10, 24, 32, 48 полюсов с комбинацией 2/16, 2/24 + PE)
• Номинальный ток: 10 А и 16 А (выбор зависит от конкретной конфигурации контактов)
• Номинальное напряжение: 250 В переменного тока, 400 В переменного тока
• Импульсное напряжение: 6 кВ
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл - обеспечивает жесткость, долговечность и экранирование
• Температурный диапазон: от –40 C до +125 C
• Сопротивление изоляции: не менее 10 МОм
• Устойчивость к воспламенению: класс V0 по UL94 - материал самозатухающий
• Механическая стойкость: минимум 500 циклов вставки/извлечения
• Тип ввода: два боковых входа с резьбой PG 16 - подходят для кабелей с наружным диаметром до 16 мм

Совместимость и монтаж

Розетка монтируется на панель через круглое отверстие. Диаметр посадочного места соответствует стандартному размеру для устройств с 4-фиксаторами. Для правильной установки необходимо просверлить отверстие точно по размеру корпуса - несоответствие может повредить резьбу или нарушить герметичность. Кабели подключаются через два боковых ввода с резьбой PG 16 - используйте совместимые кабельные вводы с уплотнением. Убедитесь, что провода не перегибаются внутри корпуса, чтобы сохранить целостность изоляции. Соединение с штекером происходит только при точном совпадении полюсов - неверная сборка может вызвать замыкание.

Безопасность и стандарты

Розетка соответствует требованиям стандарта DIN EN 61984, который регламентирует безопасность промышленных соединителей. Высокий уровень импульсной стойкости (6 кВ) и класс горючести V0 обеспечивают соответствие нормам безопасности в электроустановках. Применение в средах с риском возгорания разрешено благодаря самозатухающему материалу корпуса.

Преимущества

• Высокая механическая прочность за счёт металлического корпуса и 4-позиционной фиксации
• Защита IP65 позволяет использовать в пыльных, влажных и агрессивных средах
• Поддержка двух сторонних вводов снижает необходимость в дополнительных распределительных коробках
• Широкий температурный диапазон делает её пригодной для работы вне помещений и в холодильных камерах
• Гибкость конфигураций (до 48 полюсов) позволяет адаптировать розетку под различные нагрузки

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP65 не равнозначен IP67/IP68
• Максимальный ток 16 А действителен только при соблюдении условий охлаждения и правильной сборки контактов
• Не рекомендуется применять в средах с воздействием открытого пламени или химически активных паров без дополнительной защиты
• Фиксаторы требуют усилия для соединения - не подходят для частых операций подключения/отключения вручную без инструментов

Примеры использования

• Подключение питания к станкам ЧПУ с несколькими двигателями
• Соединение контроллеров и датчиков на конвейерных линиях
• Разъём для временного подключения сварочных аппаратов на производстве
• Обвязка освещения и управления в пищевой промышленности (частая мойка)

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен соответствовать PG 16 (обычно 8–16 мм внешнего диаметра)
• Затягивайте вводы руками, не применяйте ключи - переусилие повредит резьбу и уплотнение
• При использовании в условиях вибрации дополнительно закрепите розетку контргайками
• Для обслуживания отключайте питание и проверяйте отсутствие напряжения - даже при отключенном штекере возможна опасность!
• Артикул ebm10pd26 - аналог с другим числом полюсов; выбирайте модель по реальной потребности, а не максимальной вместимости
