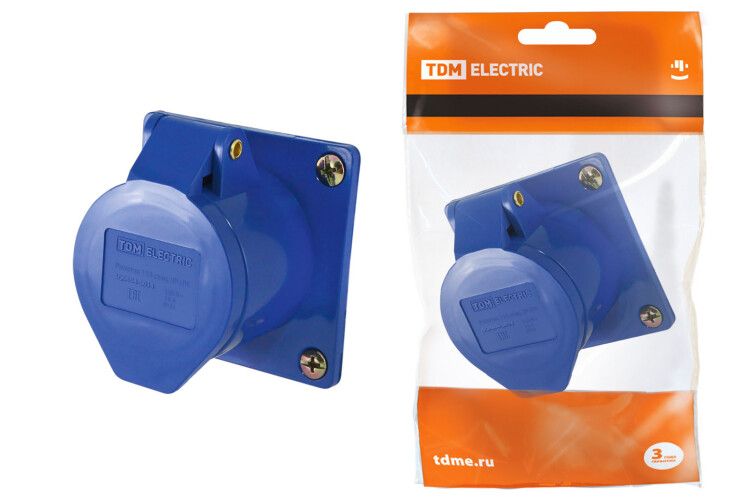

Розетка 423 скрытая 2Р+РЕ 32А 220В IP44 | SQ0604-0014 TDM

Розетка скрытая 2Р+РЕ 32А 220В IP44 от TDM ELECTRIC (артикул sq0604-0014) предназначена для надёжного подключения мощного оборудования в условиях повышенной влажности и запылённости - как в помещениях, так и на открытых площадках.

Назначение и область применения

Эта розетка используется там, где требуется безопасное подключение устройств мощностью до 32 А. Подходит для:

• строительного электрооборудования - бетономешалок, перфораторов, сварочных аппаратов;
• промышленного оборудования - станков, конвейеров, насосов;
• электроинструмента с высокой нагрузкой;
• временных и постоянных систем питания на объектах с риском попадания воды или пыли.

Из-за класса защиты IP44 её можно устанавливать как внутри зданий, так и на улице - например, под навесом или в закрытых щитовых.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку бытовых и промышленных приборов;
• Номинальное напряжение: 220–230 В - соответствует стандартам сетей в России и Европе;
• Частота: 50 Гц - оптимизирована для сети в странах СНГ;
• Количество полюсов: 3 - два рабочих (L+N) + один заземляющий (PE);
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от твёрдых частиц больше 1 мм;
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим воздействиям;
• Цвет: синий (RAL 5019) - стандартизированный цвет для розеток 220–230 В по EN 60309-2;
• Заземляющий контакт расположен в положении “6 часов” - соответствует европейским нормам сборки;
• Фланец: 70×70 мм - совпадает с типичными размерами монтажных коробок;
• Расстояние между крепёжными отверстиями: 55×55 мм - позволяет использовать стандартные крепления;
• Подключение: винтовые зажимы - обеспечивают прочный контакт при правильном затягивании;
• Оrientация ввода: прямолинейная - удобна для прокладки кабеля вдоль стены.

Совместимость и монтаж

Розетка скрытая 2Р+РЕ 32А 220В IP44 монтируется в стандартную скрытую установочную коробку глубиной не менее 50 мм. Для подключения используйте кабели сечением 4–6 мм2 (медные). Убедитесь, что диаметр ввода кабеля не превышает допустимый - в спецификациях указано “прочее”, значит, необходимо проверить совместимость с конкретным кабелем перед монтажом. Крепление осуществляется через два отверстия на расстоянии 55 мм друг от друга - совпадает с большинством монтажных рамок. Не рекомендуется применять с кабелями с жилами из алюминия - возможен перегрев из-за различий в коэффициенте теплового расширения.

Безопасность и стандарты

Розетка соответствует требованиям EN 60309-2 по цветовой и геометрической кодировке. Цвет синий указывает на номинальное напряжение 220–230 В. Конструкция обеспечивает автоматическое предотвращение случайного подключения к другой цепи. Наличие заземляющего контакта в нижнем положении (“6 часов”) исключает неверную вставку штекера. Соответствие IEC и UL (32 А) гарантирует работу в международных системах.

Преимущества

• Высокая степень защиты IP44 - надёжна даже во влажных и пыльных средах;
• Универсальный форм-фактор - совместима с большинством скрытых монтажных коробок;
• Синий цвет - сразу отличается от бытовых белых розеток, снижает риск ошибочного подключения;
• Винтовые зажимы - позволяют многократно переподключать провода без потери качества контакта;
• Соответствие международным стандартам - подходит для проектов с экспортом или сертификацией.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не защищает от струй или подтопления;
• Не рассчитана на трёхфазное питание - только одна фаза (2P+PE);
• Не следует использовать в местах с температурой ниже -25C - материал может стать хрупким;
• Не подходит для подключения оборудования с импульсными нагрузками выше 32 А - возможен выход из строя контактов;
• Не применяйте с кабелями меньшего сечения, чем 4 мм2 - риск нагрева и возгорания.

Примеры использования

• На стройплощадке - подключение перфоратора или компрессора через удлинитель с этой розеткой;
• В цеху - стационарная точка питания для станка с ЧПУ;
• На автосервисе - розетка рядом с подъёмником для зарядки диагностического оборудования;
• В зимних условиях - временная розетка под грелки или освещение на открытом участке под крышей.

Практические советы

• Перед монтажом обязательно отключите питание - работа с 32 А требует соблюдения мер безопасности;
• Затягивайте винты зажимов равномерно - недостаточно плотный контакт вызывает нагрев, слишком сильный - повредит медную жилу;
• Проверьте соответствие диаметра кабеля и входного канала - если кабель слишком толстый, используйте переходник или выберите другую модель;
• При использовании на улице - убедитесь, что розетка находится под защитой от прямого дождя, даже при IP44;
• Обязательно пометьте розетку - особенно если рядом есть другие аналогичные точки - чтобы избежать путаницы при обслуживании.
