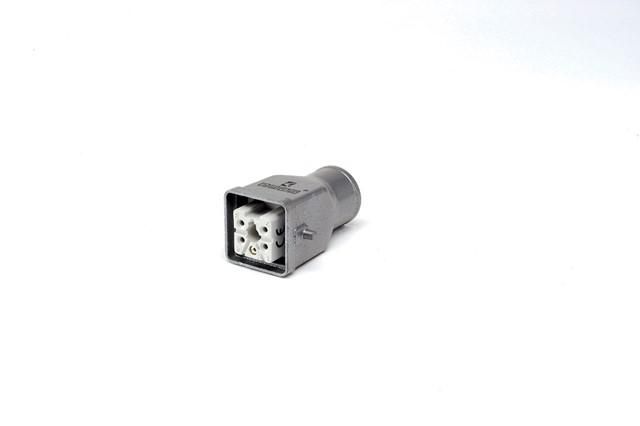

Розетка 5п 10А EMAS EBM05PU30

Розетка EMAS EBM05PU30 - это металлический соединительный элемент с пятью полюсами, рассчитанный на ток до 16 А и защиту IP65, предназначенный для надёжного подключения оборудования в сложных условиях: высокой запылённости, влаги, перепадов температур. Устройство обеспечивает безопасную передачу электроэнергии в промышленной среде, особенно там, где требуется механическая прочность и герметичность.

Назначение и область применения

Розетка EMAS EBM05PU30 используется для подключения силового оборудования, требующего заземления и устойчивости к внешним воздействиям. Подходит для установки на станках, конвейерах, мобильных системах, насосных станциях, в пищевой и химической промышленности. Верхний ввод с фитингом PG11 позволяет провести кабель прямо через крышку корпуса, что исключает необходимость боковой прокладки и снижает риск повреждения жил.

Технические характеристики

• Число полюсов: 4P+PE (пять контактов - три фазы, ноль, заземление)
• Номинальный ток: 10 А и 16 А (возможно использование в обоих режимах)
• Номинальное напряжение: 250 В (до 10 А) и 400 В (до 16 А)
• Импульсная выдержка напряжения: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Материал корпуса: металл - обеспечивает ударопрочность и экранирование
• Рабочий температурный диапазон: от –40 C до +125 C
• Устойчивость к воспламенению: класс V0 по UL94 - материал самотушится
• Механическая стойкость: минимум 500 циклов вставки/извлечения
• Тип ввода: верхний, с резьбовым фитингом PG11

Совместимость и монтаж

Розетка EMAS EBM05PU30 совместима с кабелями с наружным диаметром 7–11 мм, соответствующими стандарту PG11. Для монтажа необходимо:

• Закрепить корпус на стену, щит или оборудование с помощью болтовых отверстий (не указаны в спецификации - проверьте наличие крепёжных отверстий на корпусе перед установкой)
• Пропустить кабель через фитинг PG11 и затянуть его для обеспечения герметичности
• Подключить жилы к контактам согласно цветовой маркировке: L1, L2, L3, N, PE
• Не использовать с кабелями меньшего диаметра - возможна потеря степени защиты

Эта розетка является «папой» - то есть принимает штекер. Соответственно, её нельзя использовать как источник питания без подключенного штекера.

Безопасность и стандарты

Розетка EMAS EBM05PU30 соответствует требованиям DIN EN 61984 - международному стандарту для промышленных соединителей. Сертифицирована по UL94 V0 на устойчивость к возгоранию. Конструкция защищена от случайного прикосновения к токоведущим частям благодаря глубокому гнезду и плотному закрыванию. Применение в соответствии с нормами безопасности допускается в помещениях категории 3 (по уровню загрязнения).

Преимущества

• Металлический кожух обеспечивает долговечность и защиту от механических повреждений
• Высокая степень защиты IP65 делает устройство пригодным для работы вне помещений и в сырых зонах
• Широкий температурный диапазон позволяет применять в холодильных камерах и нагревательных установках
• Фитинг PG11 с верхним вводом упрощает сборку и снижает нагрузку на кабель
• Поддержка двух рабочих токов (10 А и 16 А) даёт гибкость при проектировании цепей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не рекомендуется использовать в средах с агрессивными химическими веществами без предварительной проверки совместимости материала корпуса
• Отсутствие информации о типе крепления - возможно, потребуется дополнительный монтажный комплект
• Не совместима с кабелями диаметром меньше 7 мм или больше 11 мм - нарушается герметизация
• Не имеет встроенного выключателя - управление питанием должно осуществляться внешним оборудованием

Примеры использования

• Промышленный станок с трёхфазным двигателем, установленный в цеху с высокой запылённостью
• Переносной осветительный модуль на строительной площадке, работающий в дождливую погоду
• Линия конвейера с автоматическим сбросом, требующая регулярного подключения/отключения
• Грузоподъёмное оборудование, использующее заземление и защищённые соединения

Практические советы

• Перед первым использованием проверьте целостность уплотнительного кольца внутри фитинга PG11 - он гарантирует IP65
• При монтаже не перегибайте кабель у входа - это снижает срок службы и может вызвать пробой
• Для многократных подключений используйте штекеры того же типа - EMAS EBM05PU30 работает только с подходящими вилками
• Проверяйте момент затяжки фитинга - недостаточно затянутый PG11 не обеспечит защиту, слишком сильный - повредит кабель
• Обращайте внимание на маркировку контактов - неверное подключение фазы и нуля может привести к отказу оборудования
