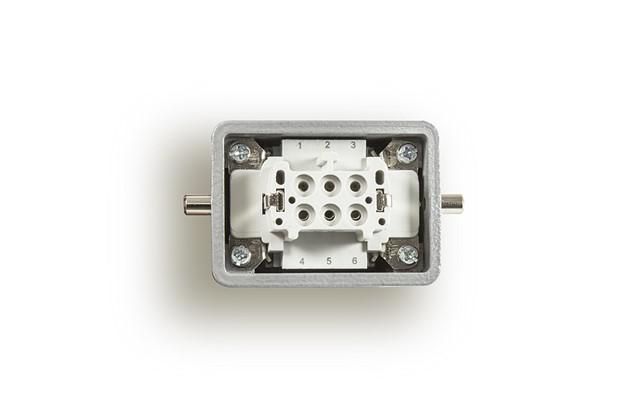

Розетка 6п 16А EMAS EBM06PU30

Розетка 6 полюсов 16А, степень защиты IP65, ввод PG 16, металлический кожух с гнездом от бренда EMAS (артикул ebm06pu30) предназначена для надёжного подключения силовых цепей в условиях повышенной запылённости, влаги и механических воздействий. Устройство обеспечивает безопасную передачу тока до 16 А при напряжении до 400 В, подходит для промышленного оборудования.

Назначение и область применения

Эта розетка используется там, где требуется прочная, защищённая и долговечная точка подключения питания. Подходит для подключения станков, конвейеров, насосов, осветительных систем и другого промышленного оборудования, работающего в сложных условиях - на улице, в цехах с мойкой, в пищевой или химической промышленности. Гнездовой тип (папа) позволяет использовать её как входной разъём для кабеля, который подключается сверху через ввод PG16.

Технические характеристики

• Число полюсов: 6 (4P+E+PE - четыре фазы, земля и дополнительный защитный проводник)
• Номинальный ток: 10 А и 16 А (два режима работы)
• Номинальное напряжение: 250 В и 400 В (трёхфазное)
• Импульсное напряжение: 6 кВ (защита от скачков)
• Сопротивление изоляции: ≥10 МОм
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Материал корпуса: металл - устойчив к ударным нагрузкам и коррозии
• Температурный диапазон: от –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Горючесть: класс V0 по UL94 - самозагасание после возгорания
• Ввод кабеля: PG16 (диаметр кабеля 8–13 мм)
• Количество выводов: 4P+E (10/16/24/32(2/16)/48(2/24)+PE - совместим с различными схемами подключения)

Совместимость и монтаж

Розетка emas ebm06pu30 имеет ввод PG16 сверху - кабель проходит через него и фиксируется внутри корпуса. Для монтажа необходимо просверлить отверстие в стенке щита или панели с диаметром, соответствующим размеру резьбы PG16. Корпус крепится снаружи с помощью гайки. Обязательно проверьте соответствие внешнего диаметра кабеля (8–13 мм) требованиям ввода PG16. Не используйте кабели с жилами больше 16 А - перегрузка вызовет нагрев и повреждение контактов. Совместима с штекерами того же типа (6 полюсов, 16 А, IP65).

Безопасность и стандарты

Устройство соответствует стандарту DIN EN 61984, что гарантирует соответствие европейским нормам безопасности для промышленных соединителей. Класс горючести V0 по UL94 снижает риск распространения пламени. Защита IP65 предотвращает попадание пыли и воды, что делает розетку безопасной для эксплуатации во влажных и грязных средах. Номинальное импульсное напряжение 6 кВ обеспечивает устойчивость к кратковременным перенапряжениям.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность и экранирование от помех
• Поддержка двух рабочих токов (10 А и 16 А) даёт гибкость при подборе нагрузки
• Высокая степень защиты IP65 - работает даже при прямом орошении водой
• Широкий температурный диапазон - подходит для холодных складов и жарких цехов
• Долгий срок службы благодаря механической стойкости более 500 циклов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Запрещено использование с током выше 16 А - возможен перегрев и выход из строя
• Не рекомендуется применять в средах с агрессивными химическими веществами без дополнительной защиты корпуса
• Кабель должен иметь подходящий диаметр (8–13 мм); слишком тонкий или толстый кабель нарушит герметичность
• Не является взрывозащищённым устройством - не применяйте в зонах с опасностью взрыва (Zone 1/21)

Примеры использования

• Подключение мобильного сварочного аппарата на производстве
• Разъём для питания конвейера в пищевом цехе с регулярной мойкой
• Входной разъём для электроинструментов на открытых площадках
• Система аварийного отключения с быстродействующим отсоединением
• Подключение освещения на улице или в подземном паркинге

Практические советы

• Перед установкой проверьте целостность уплотнительных колец - они обеспечивают герметичность IP65
• При подключении кабеля соблюдайте цветовую маркировку: L1/L2/L3/N/PE - неверное подключение может привести к короткому замыканию
• Не затягивайте гайку ввода PG16 чрезмерно - можно повредить резьбу или уплотнение
• Для частого отключения используйте розетку только с кабелем, имеющим достаточную гибкость
• Розетка emas ebm06pu30 требует периодического осмотра на предмет окисления контактов - особенно в агрессивных средах
