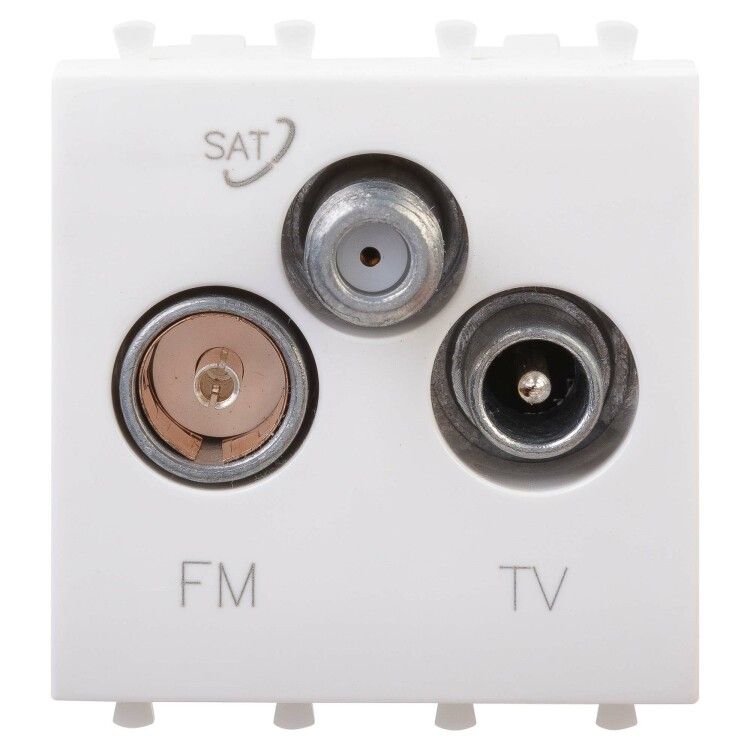

Розетка телевизионная TV/FM/SAT 2мод. 16А Avanti "Белое облако" DKC 4400532 ДКС

Розетка TV-FM-SAT модульная, 16А, 1-2 модуля от DKC (ДКС), артикул 4400532, предназначена для подключения телевизионного, FM-радио и спутникового сигнала в модульных системах организации рабочих мест. Это оконечная розетка с тремя выходами, совместимая со стандартными модульными коробками и кабель-каналами.

Назначение и область применения

Розетка TV-FM-SAT модульная, 16А, 1-2 модуля используется для подключения антенных и спутниковых кабелей в системах распределения сигналов: кабель-каналах, лючках, башенках и колоннах. Подходит для установки в офисах, жилых домах, гостиницах, медицинских учреждениях - там, где требуется централизованное подведение телевизионного, радио- и спутникового сигнала к нескольким точкам.

Технические характеристики

• Тип изделия: розетка TV-FM-SAT
• Количество выходов: 3 (TV, FM, SAT)
• Количество модулей: 2
• Способ монтажа: скрытый (встраивается в стену)
• Тип крепления: винтовое
• Материал корпуса: пластик
• Цвет: белый, глянцевая поверхность
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не герметична)
• Частотный диапазон: 4–2400 Гц
• Потери в ответвителе: 1 дБ (минимальное затухание сигнала)
• Количество постов: 1
• Тип комплектации: механизм с декоративной накладкой

Совместимость и монтаж

Розетка TV-FM-SAT модульная, 16А, 1-2 модуля совместима с любыми модульными коробками серии Avanti и другими системами, соответствующими стандарту 2 модуля (48,5×48,5 мм). Устанавливается в подготовленную нишу стены. Крепление осуществляется винтами через боковые фланцы механизма. Для монтажа необходим доступ к тыльной стороне коробки. Накладка легко снимается для замены или обслуживания. Не требует подключения к сети 220 В - работает только с коаксиальными кабелями.

Безопасность и стандарты

Розетка выполнена из самозатухающего пластика, соответствует требованиям безопасности для внутренней установки. IP20 обеспечивает защиту от случайного контакта с токоведущими частями, но не защищает от влаги - не применяется в помещениях с повышенной влажностью или на улице. Частотный диапазон 4–2400 Гц позволяет передавать аналоговый и цифровой сигналы всех современных форматов (DVB-T/T2, DAB+, DVB-S/S2).

Преимущества

• Три входа в одном устройстве - экономия места и упрощение проводки
• Низкий уровень потерь сигнала (1 дБ) - сохраняет качество изображения и звука
• Глянцевая белая накладка гармонирует с большинством интерьеров
• Удобная винтовая фixация - прочное крепление даже при многократном подключении/отключении
• Поддержка всех типов сигналов (TV/FM/SAT) в одной розетке

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, пыли или на улице - IP20 недостаточно для таких сред
• Не имеет встроенной защиты от перегрузок или помех - рекомендуется использовать с внешними фильтрами при наличии сильных ЭМИ
• Не подходит для подключения силовых кабелей - только коаксиальные антенные
• Требует наличия свободного места в модульной коробке глубиной не менее 50 мм

Примеры использования

• Подключение телевизора, радиоприёмника и спутникового ресивера в номере гостиницы
• Центральная точка приема сигнала в квартире с несколькими ТВ-зонами
• Раздача сигнала в учебных классах, больницах, административных зданиях через кабель-каналы
• Обустройство рабочего места оператора видеонаблюдения с подключением нескольких источников видео

Практические советы

• Перед монтажом проверьте, что все кабели (TV, FM, SAT) правильно проложены и не перепутаны - розетка не имеет маркировки на входах, используйте метки на самих кабелях
• При использовании длинных кабелей (>30 м) убедитесь, что уровень сигнала достаточен - потери в 1 дБ не компенсируют слабый исходный сигнал
• Выбирайте качественные коаксиальные кабели с экранированием ≥95% - особенно важно при работе рядом с источниками помех (электродвигатели, Wi-Fi маршрутизаторы)
• При замене накладки не используйте острые предметы - материал пластиковый, легко царапается
• Эта розетка - часть серии Avanti; для единообразия дизайна и совместимости лучше использовать другие элементы этой же серии
