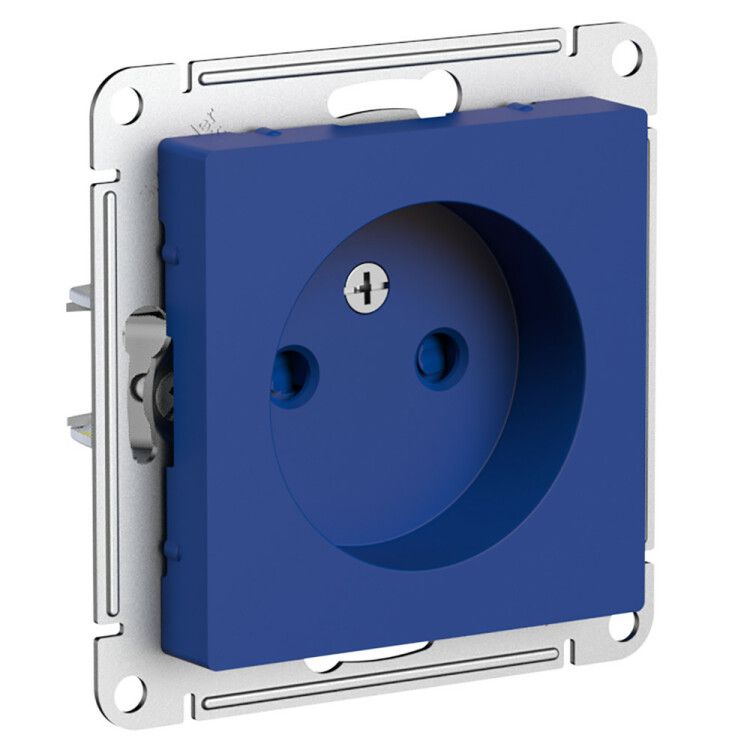

Розетка AtlasDesign 16А без заземл. защ. шторки механизм аквамарин SE ATN001149 APC

Розетка без заземления со шторками, 16А, механизм, аквамарин, SE (артикул atn001149) - это однопостовой механизм системы AtlasDesign от Systeme Electric, предназначенный для скрытой установки в бытовых и офисных сетях 250 В. Механизм обеспечивает безопасное подключение устройств без необходимости заземления, а шторки предотвращают доступ к контактам при случайном вмешательстве.

Назначение и область применения

Розетка без заземления со шторками, 16А, механизм, аквамарин, SE используется там, где не требуется подключение оборудования с заземляющим контактом - например, для зарядных устройств, светильников, телевизоров, компьютеров и других маломощных приборов. Подходит для жилых помещений, особенно в комнатах детей, а также для офисов, гостиниц и медицинских учреждений, где важна повышенная безопасность. Применяется исключительно в однофазных сетях переменного тока частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество контактов: 2 (фаза и ноль)
• Защита от внешнего воздействия: IP20 (защита от пальцев, но не от воды и пыли)
• Ударопрочность: IK02 (защита от слабых ударов, например, от падающего предмета массой до 0,25 кг)
• Материал корпуса: ABS-пластик, без галогенов, устойчивый к царапинам и УФ-излучению
• Покрытие: матовое, не бликует, легко моется
• Габариты: 71×71×37 мм
• Минимальная глубина монтажной коробки: 35 мм
• Способ подключения: винтовая клемма
• Тип крепления: винтовое
• Количество постов: 1
• Цвет: аквамарин (синий оттенок)

Совместимость и монтаж

Розетка без заземления со шторками, 16А, механизм, аквамарин, SE совместима с любыми монтажными коробками стандарта Европа (Eurobox) с внутренним размером не менее 35 мм в глубину. Для установки требуются стандартные винты M3.5. Механизм имеет усиленные монтажные лапки - они плотно фиксируются в коробке даже при небольшом люфте. Подключение проводов выполняется через винтовые клеммы: зачищенные концы проводов (до 2,5 мм2) затягиваются отверткой. Не допускается использование многожильных проводов без наконечников. Монтаж возможен только в сухих помещениях - IP20 не защищает от влаги.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытового использования. Наличие шторок предотвращает попадание посторонних предметов в контакты, что снижает риск поражения током - особенно важно в семьях с детьми. Отсутствие защитного контакта делает её несовместимой с вилками типа CEE 7/4 (Schuko) и другими заземляемыми разъёмами. Сертифицирована по европейским нормам IEC 60884-1. Материал корпуса - безгалогенный пластик, что снижает выделение токсичных веществ при перегреве.

Преимущества

• Шторки на контактах - повышают безопасность без усложнения конструкции
• Усиленные монтажные лапки обеспечивают прочную фиксацию, даже в старых или расширенных коробках
• ABS-пластик устойчив к механическим повреждениям и долговременному воздействию света
• Матовая поверхность не оставляет следов пальцев и не требует постоянной полировки
• Подходит для замены устаревших моделей в существующих системах без переделки проводки

Ограничения применения

• Не применяется в помещениях с высокой влажностью - банях, душевых, кухнях без защиты от брызг
• Не подходит для мощных приборов, требующих заземления: стиральных машин, холодильников, электроплит
• Запрещено использовать с вилками, имеющими заземляющий контакт - физически невозможно вставить
• Не предназначен для открытой установки - только скрытая монтажная коробка
• IP20 не обеспечивает защиту от пыли и влаги - не используйте в гаражах, на балконах, в подвале без отопления

Примеры использования

• Розетка рядом с телевизором в спальне - для подключения антенны, проектора, игровой приставки
• В детской комнате - для зарядки планшета, ночника, игрушек с USB-питанием
• В офисе - для принтера, телефона, лампы
• На этаже квартиры - как дополнительная точка питания для вторичных устройств, где заземление не предусмотрено проектом

Практические советы

• Перед установкой проверьте глубину монтажной коробки - она должна быть минимум 35 мм, иначе механизм не войдёт
• При подключении не перетягивайте винты клемм - это повредит медные жилы и вызовет нагрев
• Если провода многожильные, обязательно используйте наконечники типа ПК или ПМ
• Цвет аквамарин хорошо сочетается с современной отделкой интерьера - можно подбирать другие элементы серии AtlasDesign того же тона
• Этот механизм нельзя использовать вместо розетки с заземлением - даже если он внешне похож. Это вопрос безопасности и законодательства
