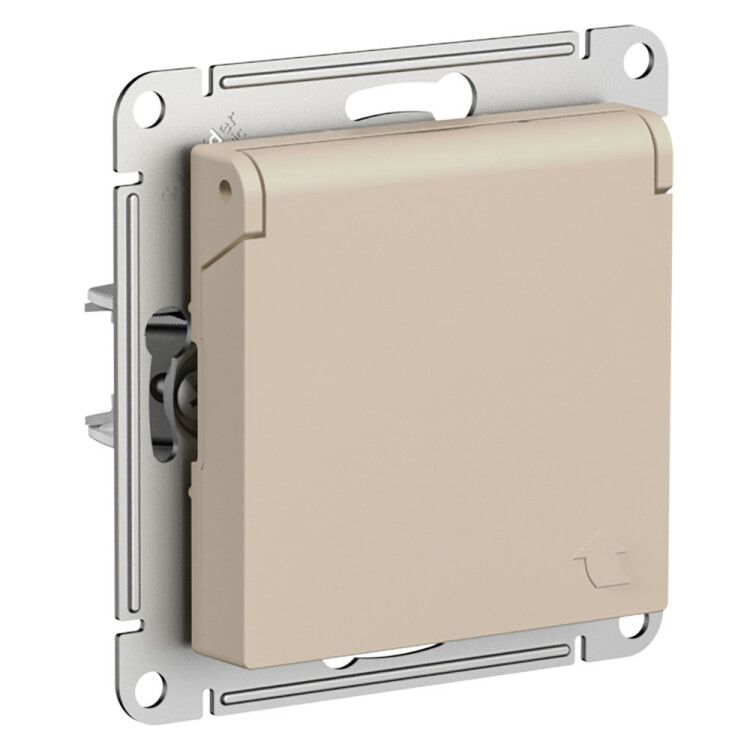

Розетка AtlasDesign 16А IP20 с заземл. защ. шторки крышкой механизм песочн. SE ATN001246 APC

Розетка с заземлением со шторками с крышкой, 16А, IP20, механизм, песочный, SE от Systeme Electric (артикул atn001246) - надёжный внутренний механизм для бытовых и офисных сетей, обеспечивающий безопасное подключение устройств с заземлением через защитные шторки и прочную пластиковую крышку.

Назначение и область применения

Эта розетка предназначена для постоянного подключения бытовой и офисной техники, требующей заземления - таких как компьютеры, телевизоры, зарядные устройства, кофемашины и другая аппаратура с трёхконтактными вилками. Подходит для установки в жилых помещениях, квартирах, офисах, школах и медицинских учреждениях. Механизм не предназначен для открытой проводки или помещений с высокой влажностью - степень защиты IP20 исключает использование в ванных комнатах, кухнях без защиты от брызг или на улице.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт (при 220 В)
• Номинальное напряжение: 250 В - совместима с сетями 220–230 В в России и странах СНГ
• Частота: 50 Гц - оптимизирована для стандартной сети переменного тока
• Количество фаз: 1 - однофазное исполнение
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Количество активных контактов: 2 (фаза + ноль) + заземление
• Способ подключения: винтовой зажим - надёжное и проверенное соединение с медным проводом
• Способ монтажа: внутренний - устанавливается в стандартную монтажную коробку
• Минимальная глубина монтажной коробки: 43 мм - соответствует типовым глубинам большинства современных коробок
• Габариты: 71×71×43 мм - совместима с классическими рамками 71×71 мм
• Материал корпуса: ABS-пластик - ударопрочный, устойчив к царапинам и выгоранию
• Цвет: бежевый (песочный) - матовая поверхность, не бликуют, хорошо сочетаются с интерьерами
• Ударопрочность: IK03 - выдерживает слабые механические воздействия (например, случайный удар рукой)
• Заземление: есть - контакт выполнен отдельно, с надёжным соединением
• Шторки: да - автоматически закрывают контакты при отсутствии вилки, предотвращают попадание посторонних предметов
• Крышка: да - дополнительно защищает от пыли и случайного прикосновения
• Суппорт: есть - усиленные монтажные лапки обеспечивают плотную фиксацию в коробке
• Изолированный монтаж: да - все токоведущие части изолированы от корпуса
• Содержит галогены: нет - экологичный материал, соответствует требованиям RoHS

Совместимость и монтаж

Розетка Systeme Electric atn001246 - это механизм с накладкой, то есть она устанавливается в стандартную монтажную коробку глубиной не менее 43 мм и фиксируется винтами. Для работы потребуется только отвертка. Клеммы рассчитаны на провода сечением до 2,5 мм2 (медные). Не используйте многожильные провода без наконечников - они могут плохо зажаться и перегреваться. Совместима с любыми рамками серии AtlasDesign и другими стандартными рамками 71×71 мм. Нельзя использовать с металлическими монтажными коробками без дополнительной изоляции - механизм имеет изолированный монтаж, но не предназначен для прямого контакта с токопроводящими поверхностями.

Безопасность и стандарты

Розетка выполнена в соответствии с европейскими нормами безопасности IEC 60884-1 и IEC 60998. Шторки и крышка снижают риск поражения током детей или при случайном прикосновении. Отсутствие галогенов делает её безопасной при горении - не выделяет токсичных паров. Сертифицирована для использования в системах TN-S и TN-C-S с заземлённой нулевой шиной. Не применяйте в местах с повышенной влажностью, взрывоопасной средой или агрессивными химическими веществами.

Преимущества

• Защитные шторки и крышка - двойная безопасность против случайного контакта
• Усиленные монтажные лапки - механизм не расшатывается даже после длительной эксплуатации
• ABS-пластик с матовой поверхностью - не царапается, не теряет цвет под светом
• Простая установка - винтовой зажим работает без специнструментов
• Совместимость с сериями AtlasDesign - легко заменить старую розетку без переделки стен
• Экологичный состав - не содержит галогенов и опасных добавок

Ограничения применения

• Не подходит для ванных комнат, кухонь, бассейнов - IP20 не защищает от влаги
• Не используется на улице или в неотапливаемых помещениях - температурный режим ограничен
• Не рекомендовано подключать мощные нагревательные приборы (электрокамины, тепловентиляторы свыше 3,5 кВт)
• Не совместим с автоматическими выключателями на ток более 16 А - возможна перегрузка
• Не допускается установка в коробки глубиной меньше 43 мм - механизм не войдёт полностью

Примеры использования

• Подключение ПК, монитора, принтера в офисе
• Зарядка смартфонов, планшетов, ноутбуков в спальне
• Подключение телевизора, домашнего кинотеатра
• Работа с кофемашиной, миксером, блендером на кухне (если рядом нет источника влаги)
• Установка в детской комнате - шторки предотвращают доступ к контактам

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном автомате проверьте наличие напряжения тестером
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клемму
• Если провод многожильный - используйте наконечники типа “папа” или “пинцет”, иначе жилы могут выйти из-под зажима
• Проверяйте глубину монтажной коробки до покупки - некоторые старые коробки имеют глубину 35–40 мм и не подходят
• При замене старой розетки - сравните размеры: новая модель точно совпадает с аналогами от Schneider Electric серии AtlasDesign
• Не используйте адаптеры и тройники с этой розеткой - увеличивают риск перегрева и выхода из строя
