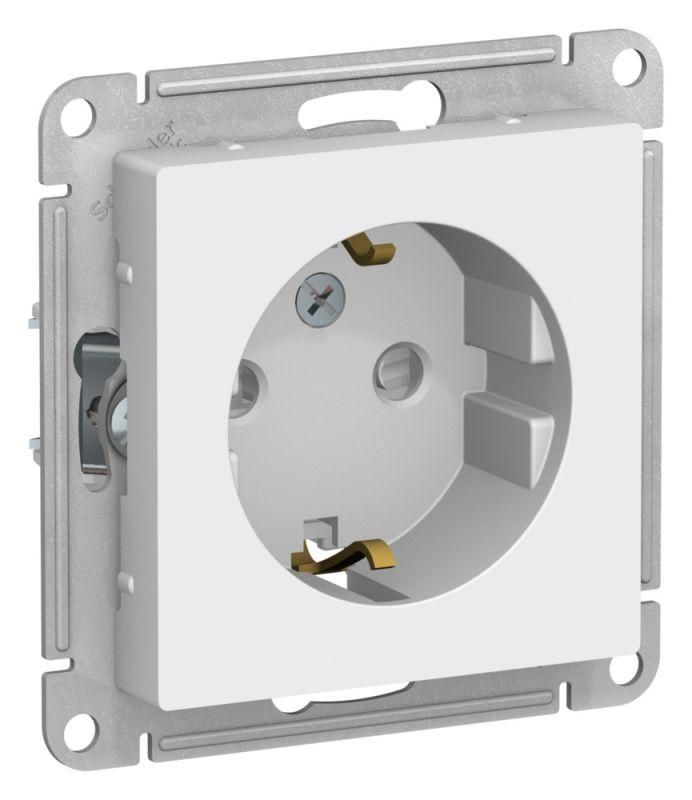

Розетка AtlasDesign 16А с заземл. защ. шторки механизм лотос SE ATN001345 APC

Розетка с заземлением со шторками, 16А, механизм Лотос, SE от Systeme Electric (артикул atn001345) - это надёжный механизм для скрытой установки в жилых и офисных помещениях, обеспечивающий безопасное подключение бытовой техники через защитные шторки и заземление.

Назначение и область применения

Розетка с заземлением со шторками, 16А, механизм Лотос, SE предназначена для постоянного подключения устройств мощностью до 3,5 кВт в однофазных сетях 250 В. Подходит для установки в спальнях, детских комнатах, кухнях, офисах и других местах, где важна безопасность детей и предотвращение случайного доступа к контактам. Механизм Лотос, SE используется там, где нужна повышенная защита от пыли и случайного прикосновения, но не требуются высокие степени защиты от воды.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза + ноль)
• Заземление: есть, третий контакт
• Степень защиты: IP20 - защита от пальца, но не от воды
• Материал корпуса: термопласт, не содержащий галогены
• Покрытие: матовое белое, устойчивое к царапинам
• Габариты: 71×71×40,2 мм
• Минимальная глубина монтажной коробки: 40,2 мм
• Ударопрочность: IK01 - базовая защита от слабых ударов
• Количество секций: одна
• Тип крепления: винтовое
• Способ монтажа: скрытая установка
• Изолированный монтаж: да - все провода находятся внутри изолированного корпуса
• Наличие суппорта: да - усиленные лапки для фиксации
• Шторки: есть - автоматически закрываются при отсутствии вилки
• Индикация: отсутствует - никаких светящихся элементов
• Электропитание: не требуется - механическая работа без питания

Совместимость и монтаж

Механизм Лотос, SE совместим с любыми стандартными монтажными коробками для скрытой проводки, соответствующими ГОСТ 28970. Для правильной установки необходима минимум 40,2 мм глубины. Крепится винтами к металлическому или пластиковому суппорту. Нельзя использовать с коробками меньшего объёма - риск перегрева и плохой фиксации. Присутствие суппорта позволяет легко выровнять механизм при монтаже. Все контакты подключаются к медным проводникам сечением до 2,5 мм2. Обязательно соблюдайте полярность: L - фаза, N - ноль, PE - заземление.

Безопасность и стандарты

Розетка с заземлением со шторками, 16А, механизм Лотос, SE соответствует требованиям безопасности Европейского стандарта IEC 60884-1. Шторки предотвращают доступ к токоведущим частям при отсутствии вилки, что снижает риск поражения током, особенно в домах с детьми. Отсутствие галогенов в материале делает её безопаснее при возможном возгорании - меньше токсичных газов. IP20 гарантирует защиту от пальца, но не от брызг - не применяйте в ванных, кухонных зонах с повышенной влажностью или на улице.

Преимущества

• Автоматические шторки исключают случайное прикосновение к контактам
• Заземляющий контакт повышает безопасность при использовании металлических приборов (стиральные машины, компьютеры, микроволновки)
• Усиленные монтажные лапки обеспечивают плотную фиксацию даже в старых коробках
• Матовая поверхность не царапается и не блестит, хорошо сочетается с современным интерьером
• Термопласт не горит и не выделяет ядовитые пары при перегреве
• Компактные размеры позволяют устанавливать рядом несколько розеток без перекрытия

Ограничения применения

• Не подходит для помещений с высокой влажностью - IP20 не защищает от воды
• Не рекомендуется для установки вблизи раковин, душевых, ванных - риск попадания брызг
• Не предназначен для подключения оборудования свыше 3,5 кВт (например, электрокотлы, мощные нагреватели)
• IK01 - минимальная ударопрочность; не следует устанавливать в местах с риском механических повреждений (гаражи, мастерские)
• Не имеет индикации - нельзя определить включен ли ток визуально

Примеры использования

• Подключение холодильника, телевизора, зарядных устройств в комнате
• Розетка для компьютера и периферии в офисе
• Установка в детской комнате вместо обычной розетки
• Замена старой розетки в квартире при ремонте
• Обустройство зоны отдыха с несколькими устройствами (музыкальная система, lamps)

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не менее 40,2 мм
• Используйте только медные провода сечением 1,5–2,5 мм2 - более тонкие могут греться
• При затяжке винтов не переусердствуйте - можно повредить резьбу в термопласте
• Если розетка будет работать с нагрузкой около 16 А постоянно, убедитесь, что проводка в стене рассчитана на этот ток
• Не используйте переходники и удлинители с высокой мощностью - это увеличивает риск перегрузки
• При замене старой розетки - обязательно отключите питание и проверьте отсутствие напряжения тестером
