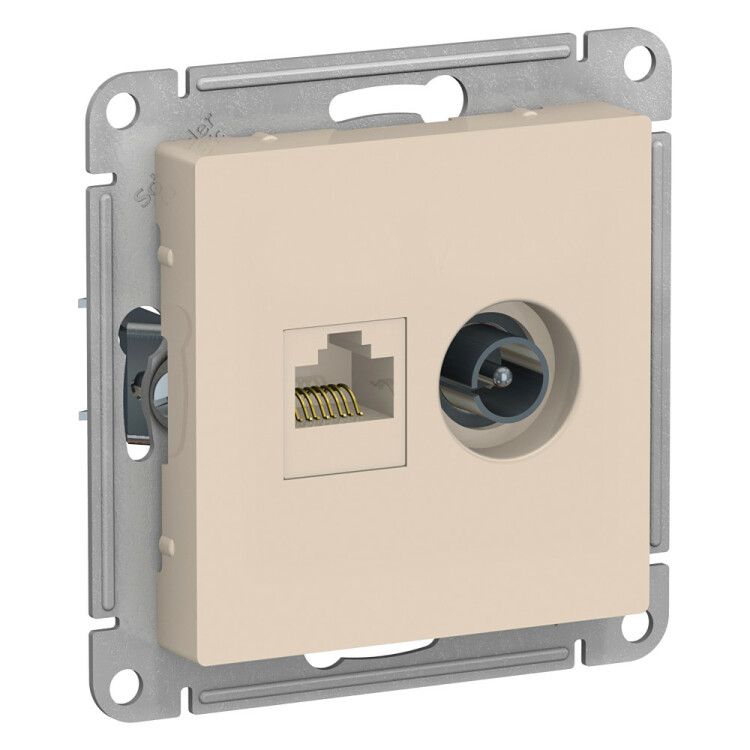

Механизм розетки 2-м ATLAS DESIGN комп. RJ45 кат.5E+TV беж. SchE ATN000289 APC

Розетка двойная компьютерная + телевизионная, RJ45 + TV, категория 5E, механизм, цвет бежевый от Systeme Electric (артикул atn000289) - компактный комбинированный модуль для одновременного подключения сети Ethernet и телевизионного сигнала. Подходит для установки в жилых и офисных помещениях, где требуется минимализм и надёжное соединение устройств.

Назначение и область применения

Эта розетка предназначена для организации точек подключения к локальной сети (через RJ45) и антенне/спутниковому телевидению (через коаксиальный разъём TV) в одной единице. Идеально подходит для рабочих мест, домашних медиацентров, телевизионных зон и офисных зон с высокой плотностью оборудования. Механизм встраивается в стену и заменяет два отдельных элемента - экономит место и упрощает проводку.

Технические характеристики

• Тип изделия: розетка (механизм)
• Количество выходов: 2 (1 - RJ45 Cat.5e, 1 - TV)
• Номинальный ток: 0,35 А (для слаботочных сигналов, не для питания)
• Частотный диапазон: 5–862 МГц (поддерживает аналоговое и цифровое ТВ, включая DVB-T/T2)
• Максимальное сечение кабеля: до 4 мм2
• Степень защиты: IP20 (защита от прикосновения пальцами, не для влажных помещений)
• Материал корпуса: ABS-пластик, устойчивый к царапинам и УФ-излучению
• Количество постов: 2
• Цвет: бежевый
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C)
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Механизм совместим с любыми стандартными монтажными коробками глубиной от 40 мм. Крепление - винтовое, с усиленными лапками для прочной фиксации внутри коробки. Установка выполняется в штробу или подготовленную нишу, как обычный выключатель. Для подключения используйте кабели с разъёмами RJ45 (Cat.5e или выше) и F-коннектором для TV. Нельзя использовать для подачи напряжения 220 В - розетка работает исключительно со слаботочными сигналами.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.053 и имеет степень защиты IP20, что обеспечивает безопасность при использовании в сухих внутренних помещениях. Отсутствие открытых контактов под напряжением делает её безопасной для детей и в условиях повышенной нагрузки на оборудование. Серия AtlasDesign прошла тестирование на долговечность механических частей и устойчивость пластиков к выгоранию.

Преимущества

• Объединяет два важных интерфейса (Ethernet и TV) в одном модуле - снижает количество отверстий в стене
• ABS-пластик с антицарапинным покрытием сохраняет внешний вид даже после многолетней эксплуатации
• Усиленные монтажные лапки предотвращают перекос и люфт при закручивании
• Поддержка категории 5e гарантирует стабильную работу сетей до 1 Гбит/с
• Бежевый цвет легко сочетается с большинством интерьерных решений

Ограничения применения

• Не предназначена для подключения силового оборудования - максимальный ток 0,35 А рассчитан только на сигналы, а не на питание
• IP20 не защищает от влаги - нельзя устанавливать в ванных, кухнях, на улице
• Не содержит USB-портов, аудиоразъёмов или розеток переменного тока - только слаботочные входы
• Требует наличия готовой проводки: кабель CAT5e и коаксиальный кабель должны быть уже проложены в стене

Примеры использования

• На рабочем месте: компьютер + Smart-TV через одну розетку
• В гостиной: телевизор с приставкой + сетевой адаптер для IPTV
• В учебном классе: терминалы с доступом в сеть и цифровую трансляцию
• В системах видеонаблюдения: камера с PoE+ антенна для удалённого управления

Практические советы

• Перед монтажом проверьте, чтобы кабели были протянуты до места установки - розетка не предусматривает запаса провода
• При подключении RJ45 соблюдайте порядок распиновки T568A/B - особенно важно для Gigabit-сетей
• Для TV-входа используйте качественный коаксиальный кабель с медным центральным проводником - плохой кабель вызывает помехи
• При сборке системы учтите посадочный диаметр монтажной коробки - он должен соответствовать стандарту 68×68 мм
• Не смешивайте этот механизм с силовыми розетками в одной рамке - это нарушает правила электромагнитной совместимости
