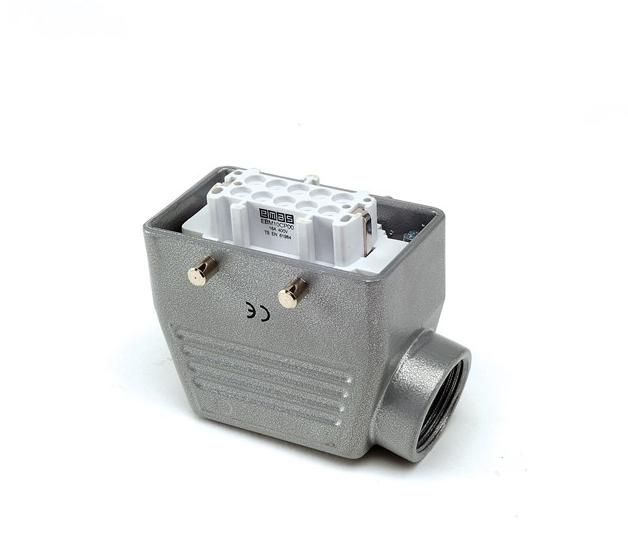

Розетка боковой ввод 10 полюсов 16А EMAS EBM10PU10

Розетка 10 полюсов 16А боковой ввод IP65 от EMAS (артикул ebm10pu10) предназначена для надёжного соединения силовых цепей в жестких условиях - защищает от пыли, воды и механических воздействий. Подходит для промышленного оборудования, где важна устойчивость к перепадам температур и частые подключения.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и долговечное подключение нескольких проводов одновременно - особенно в средах с высокой запылённостью, влажностью или риском попадания жидкостей. Применяется в системах управления станков, конвейерах, насосных установках, автоматизированных линиях и других объектах промышленной автоматизации.

Технические характеристики

• Число полюсов: 10 (4P+E - четыре фазы, один заземление; остальные - доп. контакты)
• Номинальный ток: до 16 А (при 400 В) и до 10 А (при 250 В)
• Номинальное напряжение: 250 В и 400 В переменного тока
• Импульсное напряжение: 6 кВ - способна выдерживать кратковременные скачки
• Сопротивление изоляции: не менее 10 МОм - обеспечивает безопасную работу даже при повышенной влажности
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды с любого направления
• Максимальная рабочая температура: от –40 C до +125 C - работает в экстремальных климатических условиях
• Механическая стойкость: минимум 500 циклов подключения/отключения
• Горючесть: класс V0 по UL94 - материал самозагасаемый, не распространяет пламя
• Тип ввода: боковой, PG16 - позволяет подключить кабель с внешним диаметром до 16 мм
• Конструкция корпуса: металлический - прочный, рассеивает тепло, устойчив к деформациям

Совместимость и монтаж

Розетка имеет тип “папа” - значит, она является выходным устройством, которое подключается к штекеру. Для монтажа требуется подготовить отверстие в стенке щита или корпуса с соответствующими размерами под крепление. Диаметр посадочного места определяется конструкцией корпуса - совпадает с размером PG16. Кабель вводится через боковое резьбовое отверстие PG16, затягивается гайкой для герметизации. Убедитесь, что используемый кабель имеет подходящую площадь сечения для тока 16 А и соответствует требованиям стандарта DIN EN 61984.

Безопасность и стандарты

Розетка 10 полюсов 16А боковой ввод IP65 от EMAS соответствует нормам DIN EN 61984 для промышленных разъёмов. Соответствие классу горючести V0 по UL94 гарантирует, что материал не будет поддерживать горение при возгорании. Высокое импульсное напряжение (6 кВ) обеспечивает защиту от коммутационных перенапряжений. Все параметры проверены в соответствии с международными требованиями к безопасности электрооборудования.

Преимущества

• Высокая степень защиты IP65 делает её пригодной для использования вне помещений и в сырых помещениях
• Металлический корпус повышает механическую прочность и термостойкость
• Поддержка двух режимов тока (10 А и 16 А) даёт гибкость при проектировании цепей
• Увеличенная механическая стойкость - до 500 циклов - снижает потребность в замене
• Широкий диапазон рабочих температур позволяет применять в холодильных камерах и нагревательных установках

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равнозначен IP67/IP68
• Не рекомендован для использования в взрывоопасных зонах (не сертифицирована как взрывозащищённая)
• Требуется точное соответствие сечения кабеля и типа изоляции - использование слишком толстых или некачественных проводов может нарушить герметичность
• Не подходит для слаботочных сигналов - только для силовых цепей с током до 16 А

Примеры использования

• Подключение питания к промышленному роботу с несколькими двигателями и датчиками
• Соединение конвейерной ленты с контроллером в пищевой промышленности
• Фиксированное подключение насосной станции в условиях повышенной влажности
• Оборудование для мойки деталей под давлением - благодаря защите IP65

Практические советы

• Перед монтажом проверьте, чтобы внутренние контакты были чистыми - грязь снижает контактное давление
• Затягивайте кабельный ввод PG16 равномерно - переусиливать нельзя, иначе повредится уплотнение
• Для многожильных кабелей используйте наконечники - они предотвращают распушивание проводов внутри контактов
• При использовании в цепях с 16 А учитывайте тепловыделение - не закрывайте розетку плотными кожухами без вентиляции
• Проверяйте целостность уплотнителей каждые 6–12 месяцев при активном использовании - старение резины снижает защиту IP65
