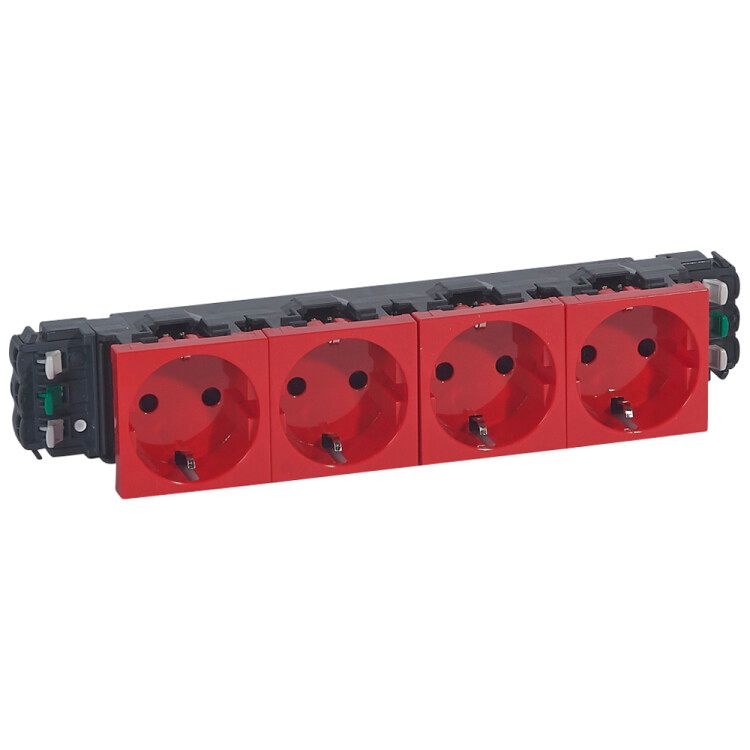

Механизм розетки 4-м СП Mosaic New пр. подкл. нем. станд. с заземл. красн. Leg 077414 Legrand

Розетка немецкий стандарт 4Х2К+З с заземлением красная без зажимов 16А IP40 от Legrand Euro - это модульная розетка с четырьмя выходами, предназначенная для скрытой установки в распределительных коробках. Подходит для постоянного подключения оборудования с током до 16 А, особенно там, где важна компактность и безопасность. Артикул 077414 соответствует требованиям европейских норм и используется в промышленных и коммерческих объектах.

Назначение и область применения

Розетка немецкий стандарт 4Х2К+З с заземлением красная без зажимов 16А IP40 предназначена для подключения стационарного электрооборудования в помещениях с умеренным климатом. Четыре отдельных выхода позволяют одновременно запитывать несколько устройств - например, станки, насосы, системы автоматизации. Устройство не рассчитано на частое подключение/отключение бытовой техники - оно работает как стационарный пункт питания. Применяется в цехах, лабораториях, офисных комплексах, на производстве.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Количество фаз: одна
• Количество активных контактов: 4 (по одному на каждый выход)
• Способ подключения: прижимной контакт - без винтов, провода фиксируются механически
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Материал корпуса: пластик, без галогенов
• Габариты: 225×45×44 мм
• Количество модулей: 8 (стандартный шаг для DIN-рейки)
• Цвет: красный
• Климатическое исполнение: УХЛ4 - допустимо использование при температуре от –5 до +50 C
• Ударопрочность: IK04 - выдерживает удар энергии до 0,5 Дж
• Способ монтажа: скрытая установка в штробу или распределительную коробку
• Тип крепления: защелка - фиксация в монтажной коробке без дополнительных винтов
• Комплектация: механизм с накладкой - готов к установке в стандартную рамку

Совместимость и монтаж

Розетка немецкий стандарт 4Х2К+З совместима с любыми монтажными коробками, соответствующими немецкому стандарту (Schuko-style) и имеющими глубину не менее 44 мм. Монтаж выполняется в подготовленную нишу: вставьте механизм в коробку до щелчка защелки. Кабель 2,5 мм2 заводится в прижимные клеммы - не требует предварительной опрессовки. Наличие проходных функций позволяет использовать её как переходник между другими элементами в цепи. Для правильной работы важно соблюдать полярность: L/N/PE должны соответствовать схеме подключения. Не используйте с кабелями большего сечения - риск перегрева.

Безопасность и стандарты

Розетка Legrand Euro 077414 соответствует IEC 60669-1 и требованиям ТР ТС 004/2011. Защитное заземление реализовано через отдельный контакт на каждом из четырёх выходов. Конструкция обеспечивает изоляцию всех токоведущих частей - даже при повреждении внешней оболочки кабеля. Отсутствие галогенов снижает токсичность продуктов горения при аварийном нагреве. Ударопрочность IK04 гарантирует устойчивость к случайным ударам в условиях производства.

Преимущества

• Четыре независимых выхода в одном модуле - экономия места в распределительной коробке
• Прижимные клеммы исключают необходимость затяжки винтов - ускоряет монтаж и снижает риск плохого контакта
• Фиксация защелкой - не нужен инструмент для установки
• Высокая степень механической прочности и термостойкости материала
• Яркая красная окраска - удобна для визуального различения цепей в сложных системах
• Проходные функции - можно последовательно соединить несколько розеток без дополнительных перемычек

Ограничения применения

• IP40 - не подходит для влажных помещений, улиц, подвалов с повышенной влажностью
• Не предназначена для частого подключения/отключения - не является бытовой розеткой
• Максимальное сечение кабеля - 2,5 мм2; нельзя подключать мощные устройства с кабелем 4 мм2 и более
• Работает только при температуре выше –5 C - не для холодных складов без отопления
• Отсутствуют индикаторы состояния - невозможно визуально определить наличие напряжения

Примеры использования

• Подключение четырёх станков на сборочном участке
• Питание контроллеров, датчиков и сервоприводов в автоматической линии
• Распределение сети для тестового стенда в лаборатории
• Обеспечение питания для световой сигнализации и пультов управления

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 44 мм, чтобы механизм полностью вошёл
• При использовании нескольких таких розеток в одной цепи - учтите суммарную нагрузку: 4 × 16 А = 64 А, что превышает стандартные автоматы 25–32 А. Обязательно согласуйте с защитой ввода
• Не используйте с кабелями типа NYM с жилами больше 2,5 мм2 - они не войдут в клемму
• При замене старой розетки - убедитесь, что новая имеет те же габариты и тип крепления
• Красный цвет хорошо сочетается с другими цветами в системе маркировки - используйте его для выделения ответственных цепей
