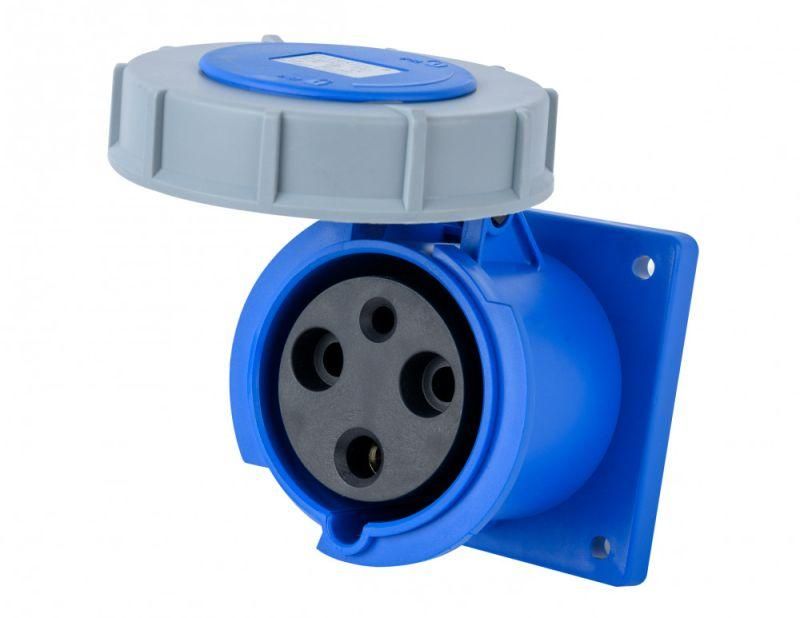

Розетка для скрытой проводки 2Р+РЕ 63А 220В IP67 РЩ-103 | 26268DEK DEKraft APC

Розетка для скрытой проводки 2P+PE 63A 220V IP67 РЩ-103 от DEKraft предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикул 26268dek соответствует серийному решению РЩ-103, рассчитанному на постоянную работу в распределительных устройствах и мобильных системах питания.

Назначение и область применения

Розетка РЩ-103 используется там, где требуется безопасное и прочное подключение нагрузки до 63 А. Подходит для установки в распределительные щиты из пластика или металла, а также для организации временных электросетей на стройплощадках, в автопарках, на производстве и в специализированном транспорте. Применяется совместно с вилками стандарта CEE 433W - обеспечивает физическую и электрическую блокировку от случайного отключения.

Технические характеристики

• Номинальный ток: 63 А
• Напряжение: 230 В переменного тока (рабочий диапазон 200–250 В AC)
• Количество полюсов: 2P+PE (два фазных + заземление)
• Степень защиты: IP67 (полная защита от пыли, возможность кратковременного погружения в воду до 1 метра на 30 минут)
• Тип контактов: стандарт CEE 433W
• Положение заземляющего контакта: 6 часов (вертикально вниз)
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчив к УФ-излучению)
• Способ подключения: винтовые клеммы
• Габариты: 101×101 мм
• Срок гарантии: 3 года
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Розетка РЩ-103 совместима с вилками того же стандарта CEE 433W и серии РЩ-103. Для монтажа требует подготовки отверстия в стене или панели щита с габаритами не менее 95×95 мм. Корпус крепится через фланец с помощью болтов или шпилек. В комплекте предусмотрен сальник - позволяет герметично ввести кабель сечением от 6 до 25 мм2. Подключение выполняется через винтовые зажимы: жилы зачищаются на 10–12 мм, затягиваются усилием 1,5–2,0 Нм. Не допускается перегрузка по току - максимальная мощность составляет около 14,5 кВт при 230 В.

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60309-2 для промышленных соединителей. Материалы корпуса и контактных элементов прошли тестирование на самозатухание (UL94 V-0), что исключает распространение пламени при перегреве. Все металлические детали - медные сплавы с антикоррозийным покрытием. Герметичность достигнута за счёт резинового уплотнения и сальника, обеспечивающего класс защиты IP67 даже после многократных подключений.

Преимущества

• Усиленный корпус из полиамида - выдерживает механические удары и перепады температур от –25C до +80C
• Сальник встроен в корпус - не нуждается в дополнительных переходниках для кабелей разного диаметра
• Защелкивающийся механизм - предотвращает самопроизвольное отсоединение, ускоряет обслуживание
• Заземляющий контакт расположен в нижней позиции (6 ч.) - снижает риск повреждения при установке в вертикальных щитах
• Высокий ресурс контактов - до 50 тысяч циклов, что делает изделие долговечным в интенсивных режимах работы

Ограничения применения

Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды. Не рекомендуется использовать в средах с высокой концентрацией химически активных паров (например, растворители, кислоты). Не совместим с бытовыми вилками и розетками типа Schuko или евростандарт. Максимальная площадь сечения кабеля - 25 мм2; более толстый провод не войдёт в сальник. Не следует применять в местах с частыми вибрациями без дополнительной фиксации.

Примеры использования

• Электропитание сварочных аппаратов на стройке
• Подключение насосов и компрессоров в передвижных мастерских
• Разъём для зарядки электромобилей в сервисных зонах
• Временные сети освещения на открытых мероприятиях
• Системы питания в составе распределительных щитов на заводах и складах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и диаметра входа в сальник - используйте кабель с внешним диаметром 10–20 мм
• При установке в металлический щит обязательно соедините корпус с контуром заземления
• Не затягивайте винты клемм слишком сильно - это может повредить медные контакты
• Проверяйте целостность уплотнений и сальника каждые 6 месяцев при интенсивной эксплуатации
• Для замены розетки РЩ-103 можно использовать аналоги других брендов, если они имеют тот же тип CEE 433W и габариты 101×101 мм
