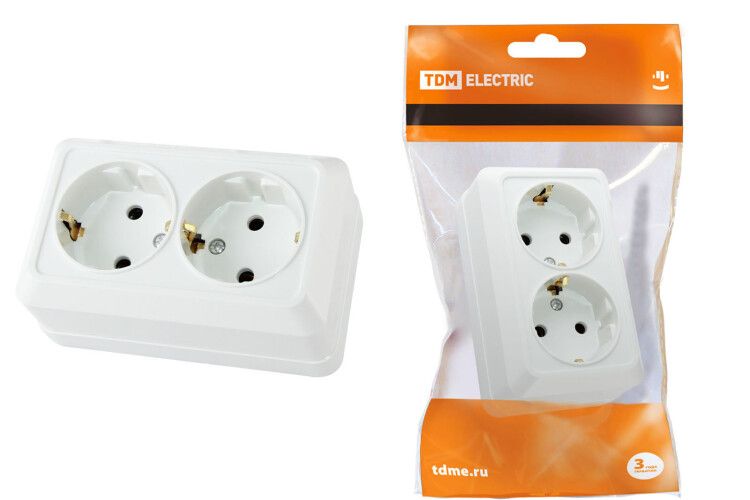

Розетка двойная 2П+3 открытой установки IP20 16А, белая "Ладога" | SQ1801-0019 TDM

Розетка двойная 2П+3 открытой установки IP20 16А, белая, серия Ладога - это надёжное решение для подключения бытовых приборов в условиях открытой проводки. Бренд TDM ELECTRIC предлагает эту модель как часть серии Ладога, предназначенную для жилых и общественных помещений с минимальными требованиями к защите от воды и пыли.

Назначение и область применения

Розетка двойная 2П+3 открытой установки IP20 16А, белая, серия Ладога предназначена для подключения бытовых электроприборов мощностью до 3,5 кВт (при 250 В и 16 А). Подходит для постоянного использования в помещениях с нормальными условиями эксплуатации: квартиры, дома, дачи, офисы, больницы, школы. Также применяется в деревянных конструкциях, где требуется удобный доступ к розеткам без необходимости штробления стен.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество постов: 2
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Заземляющий контакт: есть (третий контакт - круглый, для PE)
• Материал корпуса: термопласт (АБС-пластик), самозатухающий
• Контакты: фосфористая бронза - обеспечивает долговечность и надёжный контакт
• Высота: 64 мм
• Ширина: 106 мм
• Глубина: 43 мм
• Цвет: белый (RAL 9010), глянцевая отделка
• Количество модулей: 2
• Спроектирована для работы без специального питания
• Номинальный ток утечки: 0,01 мА - соответствует требованиям безопасности для бытовых розеток

Совместимость и монтаж

Розетка двойная 2П+3 открытой установки IP20 16А, белая, серия Ладога монтируется на поверхность стены с помощью винтов через крепёжные отверстия в корпусе. Устройство уже собрано с рамкой - не требует дополнительной сборки. Особенность: наличие мостовых винтовых зажимов позволяет выполнять последовательное подключение нескольких розеток в цепочке (шлейф) без использования дополнительных клеммников. Это снижает количество точек соединения и повышает надёжность всей группы.

Подходит для проводов сечением до 2,5 мм2. Для безопасного монтажа используйте медные однопроволочные или многопроволочные жилы. Не допускается использование алюминиевых проводов без переходных соединителей.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых применений. Контакты изготовлены из фосфористой бронзы - материал устойчив к окислению и механическому износу. Корпус выполнен из самозатухающего АБС-пластика, что предотвращает распространение пламени при перегреве. Металлокерамические контакты выключателей (AgNi) обеспечивают стабильную работу даже при частых включениях. Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Мостовые винтовые зажимы - возможность создания шлейфа между соседними розетками без клеммников
• Подпружиненные контакты поддерживают плотное соединение с вилками диаметром 4–6 мм
• Керамическое основание механизма увеличивает срок службы и устойчивость к нагреву
• Подпружиненный шток выключателя обеспечивает чёткий щелчок и долговечность
• Глянцевая поверхность легко моется, не собирает пыль
• Каждая розетка поставляется с паспортом и инструкцией по монтажу

Ограничения применения

Розетка двойная 2П+3 открытой установки IP20 16А, белая, серия Ладога не предназначена для использования во влажных помещениях (ванная, баня, улица). IP20 не защищает от попадания воды - нельзя устанавливать в местах возможного брызгания или повышенной влажности. Также не рекомендуется использовать в средах с высоким уровнем пыли, агрессивных паров или химических испарений. Не подходит для подключения оборудования с импульсными нагрузками выше 16 А (например, некоторые сварочные аппараты).

Примеры использования

• Подключение телевизора, зарядного устройства и компьютера в комнате
• Розетки в детской комнате для игровых приставок и ночников
• Электроснабжение медицинских приборов в кабинете врача
• Освещение и розетки в дачном домике с открытой проводкой
• Обслуживание рабочего места в школьной мастерской

Практические советы

• Перед монтажом проверьте соответствие сечения провода и номинала автомата - для 16 А розетки нужен автомат на 16 А или 20 А
• При создании шлейфа соблюдайте порядок: входящий провод подключается к верхней группе зажимов, выходящий - к нижней
• По возможности используйте провода с цветовой маркировкой: L - коричневый, N - синий, PE - жёлто-зелёный
• После монтажа проверьте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев
• Не закручивайте винты слишком сильно - можно повредить пластиковую рамку
• Учитывайте габариты: ширина 106 мм, глубина 43 мм - место под розетку должно быть свободным, особенно при установке рядом с другими элементами
