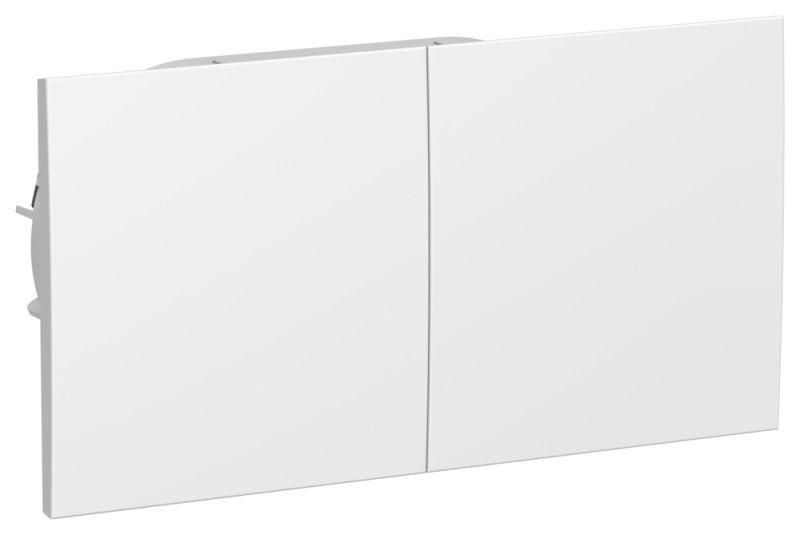

Розетка двойная AtlasDesign с заземл. со штор.со сдвиж. крышк 16А в сборе лотос SE ATN001328 APC

Розетка двойная с заземлением со шторками и сдвижной крышкой 16А в сборе серия ЛОТОС, ГСИ - это устройство для безопасного подключения бытовых приборов в помещениях с внутренней проводкой. Произведена компанией Systeme Electric под серией AtlasDesign, артикул atn001328. Компактная конструкция и защищённые контакты делают её подходящей для жилых помещений, офисов и медицинских учреждений.

Назначение и область применения

Розетка двойная с заземлением предназначена для постоянного подключения электроприборов мощностью до 3,5 кВт (при 250 В и 16 А). Подходит для установки в квартирах, домах, детских комнатах, больницах и других местах, где важна безопасность детей и надёжность работы. Благодаря сдвижной крышке и шторкам исключено случайное прикосновение к токоведущим частям даже при выключенном оборудовании.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество секций: 2
• Количество активных контактов: 2
• Заземление: есть (третий контакт)
• Степень защиты: IP20 (защита от пальцев, но не от воды и пыли)
• Ударопрочность: IK03 (выдерживает слабые удары, например, от падающего предмета массой до 0,5 кг)
• Габариты: 81×155×56 мм
• Минимальная глубина монтажной коробки: 56 мм
• Материал корпуса: термопласт, без галогенов
• Поверхность: матовая белая
• Тип крепления: винтовое
• Комплектация: механизм + накладка (монтажная коробка в комплект не входит)

Совместимость и монтаж

Розетка двойная с заземлением со сдвижной крышкой рассчитана на скрытую установку в стандартные металлические или пластиковые монтажные коробки. Для правильной установки необходимо соблюдать минимальную глубину 56 мм - меньшая глубина не позволит полностью утопить механизм. Крепление осуществляется через два винта на боковых сторонах механизма. Монтаж требует отключения питания и проверки отсутствия напряжения. Накладка плотно фиксируется на механизме, образуя единое целое. Установка возможна только в сухих помещениях из-за степени защиты IP20.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытового использования. Защита контактов реализована через автоматические шторки и сдвижную крышку - они закрываются при отсутствии вилки. Заземляющий контакт снижает риск поражения током при пробое изоляции оборудования. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. Соответствует нормам ГОСТ Р 50571 и международным стандартам IEC 60884.

Преимущества

• Сдвижная крышка предотвращает попадание пыли и посторонних предметов в контакты
• Шторки на каждом контакте обеспечивают двойную защиту от случайного прикосновения
• Плоский дизайн позволяет розетке почти сливасться со стеной - эстетично и удобно для мебели вплотную
• Матовая поверхность не царапается и не блестит, хорошо сочетается с современным интерьером
• Термопласт устойчив к нагреву и механическому воздействию
• Компоненты собраны в едином модуле - не требуют самостоятельной сборки

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, кухня без защиты) - степень IP20 не защищает от брызг
• Не подходит для внешней установки или открытых площадок
• Ударопрочность IK03 недостаточна для мест с высоким риском повреждения (производственные участки, спортивные залы)
• Не имеет индикации включения - нельзя определить, находится ли розетка под напряжением визуально
• Подходит только для однофазной сети 250 В - не используется в трёхфазных системах

Примеры использования

• Подключение телевизора, зарядного устройства и ночника в спальной комнате
• Работа с компьютером, принтером и колонками в офисе
• Использование фена, щипцов для волос и увлажнителя воздуха в ванной (если установлено вне зоны повышенной влажности)
• Подключение медицинского оборудования (например, аппаратов для контроля давления) в клиниках и дома

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не менее 56 мм, иначе розетка будет торчать из стены
• При подключении проводов используйте только медные жилы сечением 1,5–2,5 мм2; не затягивайте винты слишком сильно - можно повредить контакты
• Не устанавливайте рядом с источниками тепла (батареями, плитами) - температурный режим выше 40C может снизить срок службы термопласта
• При замене старой розетки убедитесь, что новый механизм совпадает по типу крепления и размерам
• Сдвижная крышка легко открывается одной рукой - идеально для ситуаций, когда вторая занята
