Розетка двойная с заземлением - Legrand Inspiria со шторками в сборе 16А 250В безвинтовые зажимы алюминий | 673757

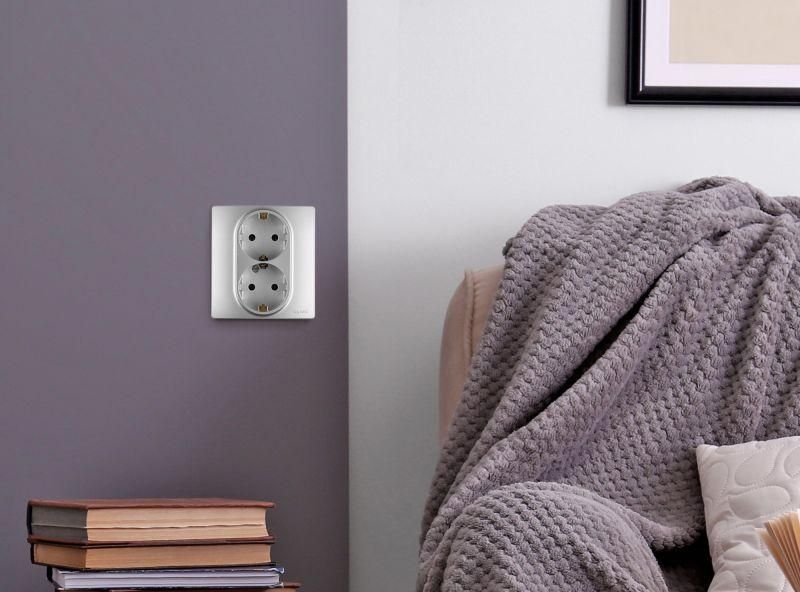

Розетка двойная с заземлением 16А 250В безвинтовые зажимы алюминий с защитными шторками от Legrand (группа IEK), артикул 673757, предназначена для безопасного подключения бытовых и офисных устройств в помещениях с внутренней проводкой. Компактная конструкция позволяет установить две розетки в одно место, а безвинтовые зажимы ускоряют монтаж.

Назначение и область применения

Эта розетка используется для подключения электроприборов с заземлением в жилых, административных и общественных зданиях. Подходит для питания компьютеров, зарядных устройств, оргтехники, маломощных приборов на кухне, в комнате или кабинете. Установка выполняется в стеновые коробки с глубиной, соответствующей стандартному подрозетнику. Работает в сетях с рабочим напряжением до 250 В переменного тока и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В~
• Максимальная мощность: 3680 Вт (при 230 В и cosφ=1)
• Количество постов: 2
• Фаз: одна
• Заземление: есть, отдельный контакт
• Подключение: безвинтовые прижимные зажимы (зажимаются при вставке провода)
• Количество активных контактов: один (L) + N + PE
• Габариты: 86×87×50 мм
• Степень защиты IP31: защищена от капель воды, падающих вертикально, и твердых частиц >2,5 мм
• Материал корпуса: термопласт, безгалогенный
• Цвет: 7040 (алюминий), блестящая лакированная поверхность
• Ударопрочность: IK04 - выдерживает удар энергией 0,5 Дж
• Крепление: в распор (лапками) + винты
• Способ монтажа: внутренний / скрытый
• Проходные функции: да - можно протянуть провода через корпус
• Комплектация: готовая к установке - с рамкой и крышкой

Совместимость и монтаж

Розетка совместима со стандартными подрозетниками диаметром 68–70 мм. Для монтажа требуется предварительно подготовленная ниша в стене. Производится в два этапа:

1. Вставить корпус в подрозетник, закрепить лапками - они автоматически расклиниваются при затяжке винтов.
2. Затянуть боковые винты для фиксации в коробке.
3. Ввести провода в зажимы: L, N, PE - каждый в свою клемму. Провод вставляется до упора, затем зажимается рычагом. Нельзя использовать многожильные провода без наконечника - рекомендовано применение кабеля сечением 0,75–2,5 мм2.

Обязательно проверьте соответствие сечения провода и тип изоляции. Безвинтовые зажимы не подходят для проводов с жесткой изоляцией или поврежденной оболочкой.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50571.5.52 и IEC 60884-1. Защитные шторки предотвращают случайное попадание металлических предметов в контакты. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Степень защиты IP31 обеспечивает работу в условиях нормальной влажности - не подходит для ванных комнат, бань, улицы или сырых помещений.

Преимущества

• Быстрый монтаж благодаря безвинтовым зажимам - не нужна отвертка для каждого провода
• Две розетки в одном модуле экономят место в стене
• Шторки исключают риск детского травматизма
• Высокая механическая прочность (IK04) - устойчивость к случайным ударам
• Лакированная поверхность легко моется, не царапается
• Проходные функции позволяют прокладывать кабели дальше без дополнительных коробок

Ограничения применения

• Не предназначен для внешнего монтажа - IP31 недостаточно для влажных или открытых мест
• Не работает с проводами больше 2,5 мм2 - возможен перегрев
• Не подходит для силового оборудования свыше 3,6 кВт (например, сплит-системы, электрокотлы)
• Не допускается использование с медножильными проводами без обжимных наконечников
• Не рассчитана на постоянную нагрузку выше 80% от номинала (т.е. более 12,8 А длительно)

Примеры использования

• Размещение рядом с рабочим столом - для компьютера, монитора, принтера и зарядки телефона
• На кухне - для кофемашины, микроволновки и блендера (если суммарная мощность ≤3,6 кВт)
• В офисе - для нескольких устройств в одной точке, чтобы избежать удлинителей
• В детской комнате - безопасная розетка с шторками вместо обычной

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При использовании многожильного провода - обожмите его наконечником типа “пальчик” или “штырь”, иначе зажим будет плохим
• Не перегружайте розетку - если одновременно работают три устройства по 1,5 кВт, сумма превышает допустимую мощность
• Проверяйте плотность фиксации после установки - легкий люфт указывает на неправильно установленные лапки
• При замене старой розетки - сравните размеры подрозетника; новая модель немного шире (87 мм против 70–75 у старых моделей)
• Не используйте с кабелями с алюминиевой жилой - только медные
