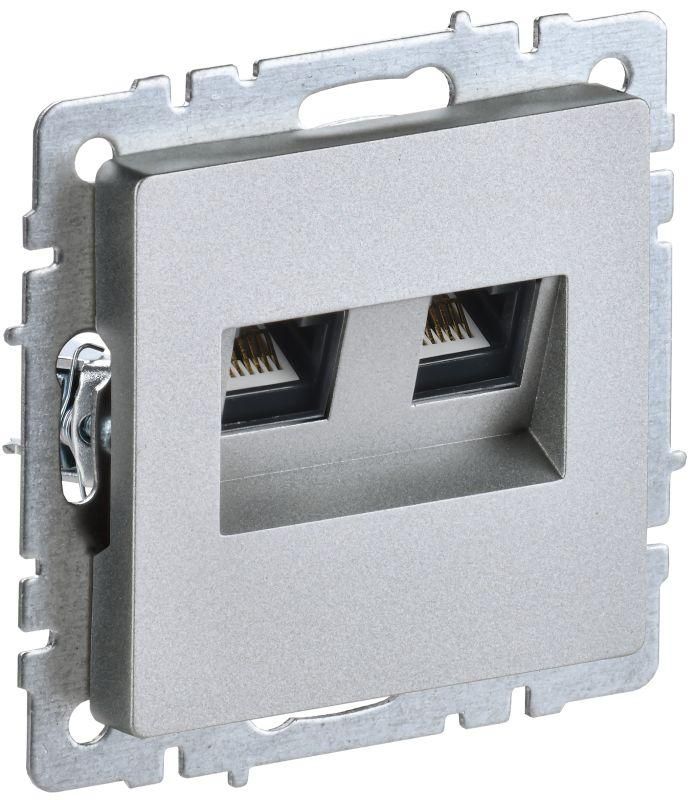

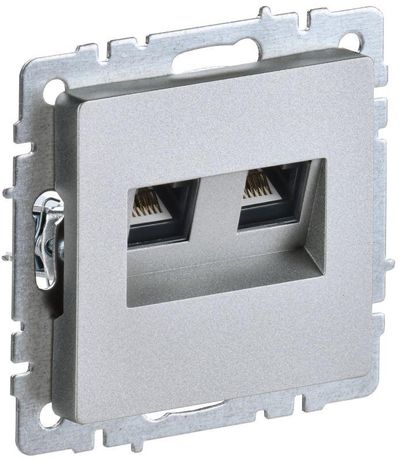

Розетка двойная СП RJ11+RJ45 кат.5E BRITE РК/Т12-БрА механизм алюм. IEK BR-KT20-O-1-K47

Розетка двойная RJ11+RJ45 кат.5E алюминий РК/Т12-БрА - это двухпозиционная информационная розетка от бренда IEK, предназначенная для подключения телефонных и сетевых устройств через интерфейсы RJ11 и RJ45. Выполнена в серии BRITE, сочетает надежную сборку, простую установку и совместимость со стандартными монтажными коробками.

Назначение и область применения

Розетка двойная RJ11+RJ45 кат.5E алюминий РК/Т12-БрА используется для подключения оборудования, требующего передачи данных: IP-телефонов, модемов, сетевых камер, терминалов, систем домашней автоматизации. Подходит для внутреннего монтажа в офисах, квартирах, гостиницах, учебных заведениях и других объектах с низкой степенью внешних воздействий.

Технические характеристики

• Тип изделия: информационная розетка с двумя постами
• Разъёмы: RJ11 (6/4 контакта) для телефона, RJ45 (8/8 контактов) для Ethernet категории 5e
• Категория передачи: Cat.5E - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров
• Материал корпуса: пластик, устойчивый к механическим повреждениям
• Цвет: серый (визуально имитирует алюминий)
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов, не предназначена для влажной среды
• Способ монтажа: внутренний, скрытый - устанавливается в стеновые коробки глубиной не менее 40 мм
• Крепление: защелкивание - фиксация механизма в монтажной коробке без болтов
• Выход кабеля: наклонный - снижает напряжение на проводах при изгибе
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C и влажности до 90%
• Подключение экрана: клипса - позволяет заземлить экранированный кабель (не требуется подключение к щитовой)

Совместимость и монтаж

Розетка двойная RJ11+RJ45 кат.5E алюминий РК/Т12-БрА совместима со стандартными монтажными коробками диаметром 68–70 мм. Механизм крепится защелками - достаточно вставить его в коробку до характерного щелчка. Накладка легко снимается для замены или обслуживания. Для правильной работы рекомендуется использовать кабели категории 5e или выше, с сохранением парной скрутки до самого разъема. Клипса для экрана подключается только при использовании экранированного кабеля (STP/FTP); при работе с UTP её можно не задействовать.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых и административных помещений. IP20 исключает риск поражения током при случайном прикосновении к контактам. Применяемые материалы не поддерживают горение и соответствуют нормам RoHS. Электроустановочные изделия серии BRITE от IEK проходят контроль качества в соответствии с ГОСТ Р 50571 и международными стандартами IEC 60603-7.

Преимущества

• Объединение двух типов разъемов в одном устройстве - экономия места и упрощение проводки
• Наклонный выход кабеля снижает риск перегиба и увеличивает срок службы соединения
• Фиксация защелками - монтаж без инструментов, удобен при замене
• Серия BRITE - единый стиль с другими розетками и выключателями IEK, подходит для современных интерьеров
• Гарантированный срок службы 10 лет при правильной эксплуатации

Ограничения применения

• Не предназначена для установки во влажных помещениях (ванная, баня, улица) - IP20 не обеспечивает защиту от воды
• Не поддерживает PoE (Power over Ethernet) - не рассчитана на питание устройств через кабель
• Не совместима с кабелями категории ниже 5e - при использовании Cat.5 или ниже возможна потеря скорости и помехи
• Клипса для экрана не является полноценным заземлением - для защиты от помех необходимо правильно организованное заземление всей системы

Примеры использования

• Офис: подключение компьютера (RJ45) и IP-телефона (RJ11) рядом на одной стене
• Жилое помещение: организация точки для интернета и домашнего телефона в спальне или кабинете
• Образовательные учреждения: монтаж в классах для подключения терминалов и видеонаблюдения
• Гостиницы: установка в номерах для гостей с одновременным доступом к сети и телефонии

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы механизм свободно входил
• При прокладке кабеля не допускайте резких изгибов радиусом меньше 4 см - это снижает качество сигнала
• Если используете экранированный кабель (FTP/STP), обязательно подсоедините экран к клипсе; для UTP - оставьте клипсу свободной
• Для эстетики и унификации выбирайте другие элементы серии BRITE - выключатели, рамки, светильники одного стиля
• Не закручивайте кабель вокруг механизма - это вызывает перегрев и нарушение связи
