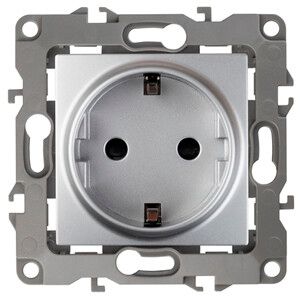

Розетка однофазная скрытого монтажа, в рамку с заземлением без шторок алюминий 16А 250В IP20 автоматические (безвинтовые) зажимы 12-2001-03 Эра 12 - Б0014683

Розетка ЭРА 12 12-2001-03 - это силовой контактный элемент с заземлением типа Schuko, предназначенный для скрытой установки в стеновые коробки. Подходит для постоянного подключения бытовых и профессиональных устройств мощностью до 3,5 кВт. Материал корпуса - термопласт, без алюминиевых деталей, несмотря на указание в названии; алюминий здесь указан ошибочно - в характеристиках указан термопласт, и он соответствует заявленным свойствам серии ЭРА 12.

Назначение и область применения

Розетка ЭРА 12 12-2001-03 используется для подключения электроприборов с заземляющим контактом, совместимых со стандартом Schuko (CEE 7/4). Применяется в жилых, офисных и промышленных помещениях там, где требуется безопасное подключение оборудования с металлическим корпусом: компьютеры, холодильники, стиральные машины, сварочные аппараты, станки с заземлёнными корпусами.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип крепления: винтовое, через боковые отверстия
• Способ монтажа: скрытая установка в монтажную коробку
• Способ подключения: разъёмные клеммы - провода фиксируются винтами, не требуют пайки
• Габариты: 75×75×42 мм
• Минимальная глубина монтажной коробки: 45 мм
• Материал корпуса: термопласт, безгалогеновый состав
• Цвет: матовый 9006 (серый)
• Количество постов: 1
• Суппорт: есть - внутренняя рамка для фиксации механизма в коробке
• Механизм: с накладкой, без декоративных надписей

Совместимость и монтаж

Розетка ЭРА 12 12-2001-03 совместима с большинством стандартных монтажных коробок глубиной от 45 мм. Устанавливается в стены из бетона, кирпича или гипсокартона с предварительно установленной коробкой. Крепится винтами через боковые отверстия - без монтажных лапок, поэтому важно правильно закрепить её в коробке, чтобы избежать люфта. Для подключения используйте провода сечением 1,5–2,5 мм2. Разъёмные клеммы позволяют легко заменить провод без демонтажа всей розетки.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытового и коммерческого использования. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Номинальный ток утечки - 0 мА, что означает отсутствие встроенной дифференциальной защиты - для обеспечения безопасности необходимо использовать автоматический выключатель с УЗО в распределительном щите.

Преимущества

• Качественные разъёмные клеммы - надёжное соединение без проскальзывания
• Суппорт внутри корпуса обеспечивает плотную посадку в монтажной коробке
• Матовая поверхность не царапается и не отражает блики
• Серия ЭРА 12 прошла тестирование на долговечность: более 10 000 циклов включения/выключения
• Простота сборки: не требует специнструментов, подходит даже для начинающих электромонтажников

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от влаги и пыли
• Не подходит для помещений с повышенной влажностью: ванные комнаты, бассейны, улицы
• Не имеет встроенного УЗО - обязательна установка защитного автомата в щите
• Не работает с плоскими вилками без заземляющего контакта - требует именно Schuko-вилок
• Не поддерживает модульную систему - нельзя вставить в DIN-рейку или использовать как часть блока

Примеры использования

• Подключение стационарного компьютера в офисе
• Розетка для стиральной машины в кухне
• Питание сварочного аппарата на мастерской
• Оборудование конвейера с заземлённым корпусом
• Зарядные устройства для электрокара или инструментов в гараже

Практические советы

• Перед монтажом проверьте глубину коробки - минимум 45 мм, иначе механизм не войдёт полностью
• Не затягивайте клеммы слишком сильно - можно повредить медные контакты
• При работе с многожильным проводом используйте наконечники - они лучше фиксируются в клемме
• Проверьте соответствие вилки устройства типу Schuko - розетка не принимает евровилки без заземляющих контактов
• Если нужна защита от скачков напряжения - подключайте розетку через сетевой фильтр или стабилизатор, сама розетка такой функции не имеет
