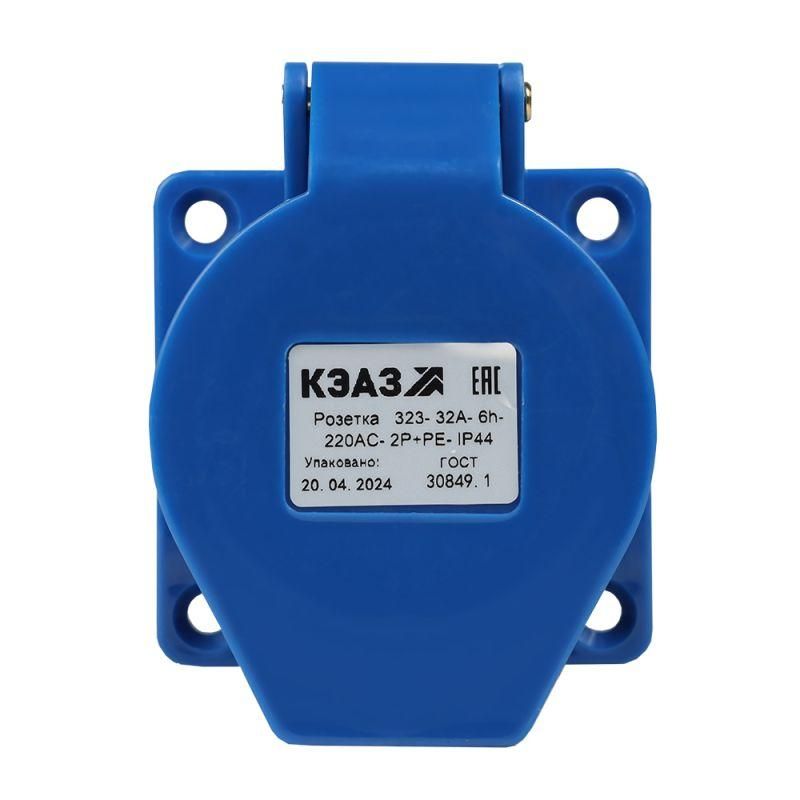

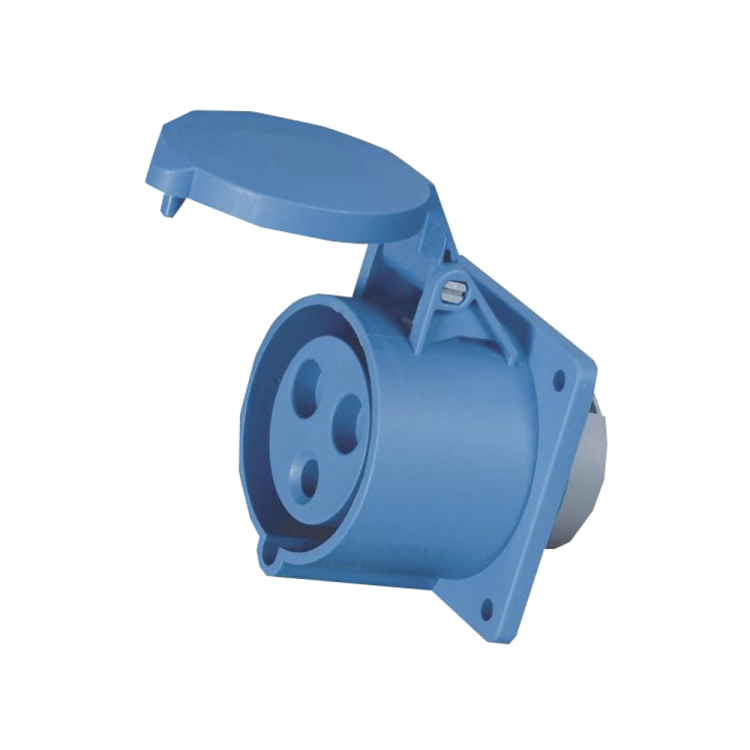

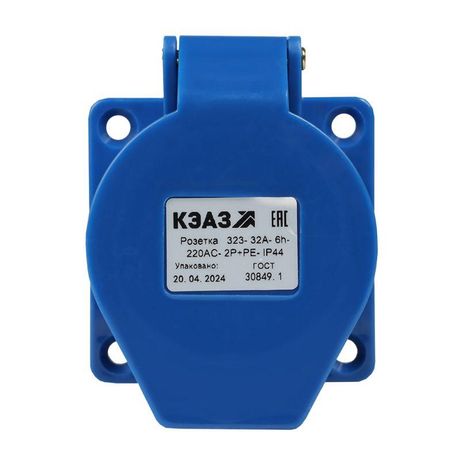

Розетка фланцевая 323 32А 220AC 2P+PE 6ч IP44 КЭАЗ 229456

Розетка фланцевая 323-32А-6ч-220AC-2P+PE-IP44 от КЭАЗ - это надёжная силовая розетка с заземлением, предназначенная для подключения оборудования с током до 32 А в условиях повышенной запылённости и влажности. Артикул 229456 соответствует серии Разъемы силовые и используется там, где важна механическая устойчивость и защита от внешних воздействий.

Назначение и область применения

Розетка фланцевая 323-32А-6ч-220AC-220AC-2P+PE-IP44 предназначена для временного или постоянного подключения мощного электрооборудования: сварочных аппаратов, насосов, компрессоров, станков и других устройств с потребляемой мощностью до 7 кВт. Устанавливается на стену, щит или раму благодаря фланцевому креплению. Подходит для промышленных помещений, мастерских, объектов с высокой влажностью и пылевой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 220 В переменного тока
• Количество полюсов: 3 - два рабочих (фаза + нуль) + один заземляющий
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от предметов более 1 мм (например, провода, гаечные ключи)
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 6 мм2
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания при установке
• Материал корпуса: термостойкий пластик - не горит, устойчив к химическим веществам
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Габариты: 80×95 мм - компактный размер для плотной установки
• Ориентация подключения: прямоугольная (90°) - вход кабеля направлен перпендикулярно плоскости розетки, экономит место
• Цвет: синий - стандартизированная цветовая кодировка для силовой сети 220 В

Совместимость и монтаж

Розетка фланцевая 323-32А-6ч-220AC-2P+PE-IP44 совместима с штекерами того же типа: 32 А, IP44, 2P+PE, с положением заземления 6 ч. Для монтажа требуется предварительно просверлить отверстия под крепёжные болты через четыре угловых отверстия во фланце. Максимальное сечение провода - 6 мм2. Нельзя использовать с автоматическими выключателями менее 32 А - возможен ложный срабатывание из-за перегрузки. Перед подключением проверьте соответствие полярности: фаза - слева, нуль - справа, заземление - внизу.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-079-05758109-2014. Соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 51321.2 для силовых розеток. Защита IP44 обеспечивает безопасность при работе в помещениях с возможным попаданием влаги. Отсутствуют открытые токоведущие части при установленном штекере. Применяется только в сетях с TN-S или TN-C-S системой заземления.

Преимущества

• Фланцевый монтаж исключает люфт и повышает прочность крепления
• Синий цвет позволяет легко отличить силовую розетку от осветительной (белой)
• Конструкция с нижним заземлением снижает риск короткого замыкания при установке/демонтаже
• Пластиковый корпус не проводит ток и не нагревается при нормальной нагрузке
• Подходит для частого подключения/отключения - винтовые клеммы не деформируются после нескольких циклов

Ограничения применения

• Не применяется в местах с постоянным погружением в воду - IP44 не гарантирует герметичность при затоплении
• Не рекомендовано использование в средах с агрессивными химикатами (кислоты, растворители) - материал не рассчитан на такие воздействия
• Не подходит для трёхфазных сетей - имеет только одну фазу
• Не следует применять при температурах ниже −25C или выше +40C - выход за пределы UHL3 может вызвать хрупкость пластика
• Не совместима с розетками других серий, даже если они имеют аналогичные параметры - форма и глубина контактов уникальны для КЭАЗ

Примеры использования

• На производстве: подключение сварочного аппарата на участке сборки
• В автосервисе: питание воздушного компрессора для покраски
• На стройплощадке: временное подключение бетономешалки или вибратора
• В теплицах и животноводческих комплексах: питание вентиляторов и насосов

Практические советы

• Перед установкой обязательно проверьте диаметр отверстия под кабель - он должен быть достаточным для свободного прохода, чтобы не повредить изоляцию
• При использовании многожильного провода используйте наконечники - это повысит надёжность контакта в винтовых клеммах
• Проверяйте момент затяжки винтов: слишком слабо - плохой контакт; слишком сильно - можно повредить резьбу
• При эксплуатации в пыльных условиях периодически очищайте контакты сухой кистью - накопление пыли снижает срок службы
• При замене розетки всегда отключайте питание - даже при отключенном оборудовании фаза может быть под напряжением
