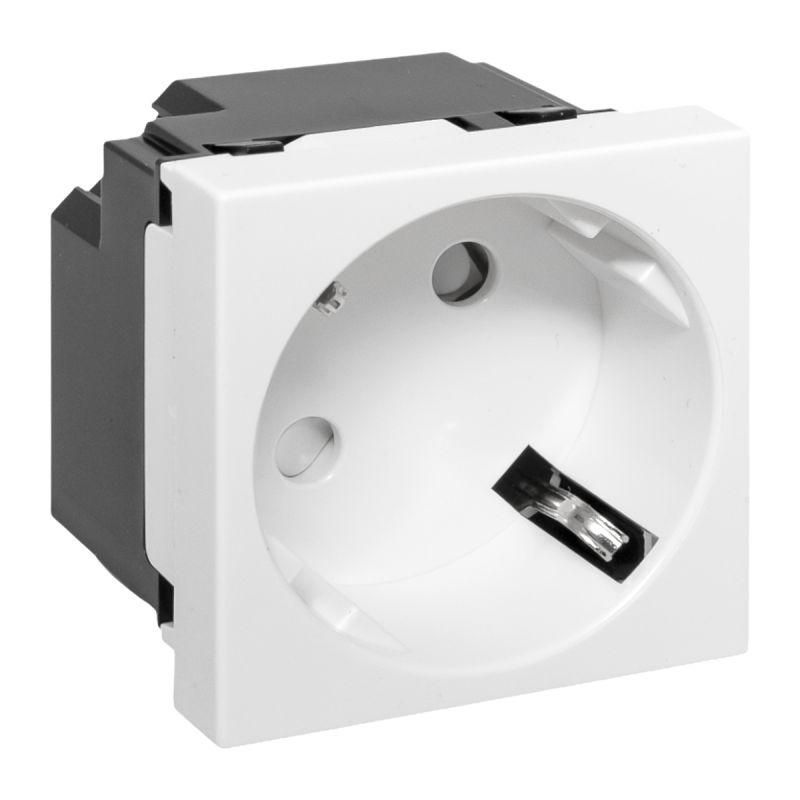

Розетка 45х45 с зазем. 45 градусов, быстрозажимные клеммы, белая |E2MR16-028-10-45-SL|EKF

Розетка EKF C-Line e2mr16-028-10-45-sl - это модульная розетка с заземлением и быстрозажимными клеммами, предназначенная для внутренней установки в напольные лючки и парапетные кабельные каналы серии C-Line. Подходит для постоянного подключения оборудования с током до 16 А.

Назначение и область применения

Розетка EKF C-Line e2mr16-028-10-45-sl используется там, где требуется надёжное и компактное подключение электроприборов в условиях ограниченного пространства. Её основное применение - установка в напольные лючки и парапетные кабельные каналы серии C-Line. Удобна для объектов с высокой плотностью коммуникаций: производственные цеха, офисы, медицинские учреждения, торговые точки. Подходит для питания станков, переносного инструмента, компьютерной техники и другого оборудования с номиналом до 16 А.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Тип крепления: зажимной механизм
• Способ монтажа: внутренний
• Количество постов: 1
• Цвет: белый
• Габариты: 45×45 мм
• Угол выхода: 45 градусов
• Тип комплектации: механизм с накладкой
• Модульное исполнение: да
• Изолированный монтаж: да
• Наличие заземления: есть
• Наличие шторок: есть - предотвращают случайный контакт с токоведущими частями

Совместимость и монтаж

Розетка EKF C-Line e2mr16-028-10-45.sl совместима только с корпусами и рамками серии C-Line, включая напольные лючки и парапетные кабельные каналы. Монтаж выполняется внутри подготовленного углубления. Быстрозажимные клеммы позволяют подключить провода без инструментов: зачищенный провод вставляется до упора и фиксируется автоматически. Для правильной работы важно соблюдать посадочную глубину 45 мм и использовать провода сечением до 2,5 мм2. Не рекомендуется использовать с медножильными проводами большего сечения - возможен плохой контакт.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых и промышленных установок. Наличие заземляющего контакта и шторок на входах обеспечивает защиту от поражения током. IP20 позволяет использовать устройство только во внутренних помещениях, где исключён доступ влаги и пыли. Применение вне помещений или в сырых зонах запрещено.

Преимущества

• Быстрозажимные клеммы - экономят время при монтаже, не требуют отверток
• Угол 45° - удобен для подключения шнуров под углом, снижает нагрузку на кабель
• Шторки - повышают безопасность, особенно в местах с высокой проходимостью
• Модульная конструкция - легко заменяется, совместима со всей серией C-Line
• Изолированный монтаж - минимизирует риск пробоя между корпусом и проводниками

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги
• Не подходит для мощных потребителей свыше 16 А (например, электрокотлы, сплит-системы)
• Требует точного соответствия посадочному размеру 45×45 мм - несовместима с другими сериями
• Не рекомендована для частого извлечения/вставки вилки - механическая нагрузка на клеммы может вызвать ослабление контакта

Примеры использования

• Подключение переносного инструмента в цеху через напольный лючок C-Line
• Розетка для зарядки планшетов и ноутбуков в офисном парапетном канале
• Электропитание диагностического оборудования в больничной комнате
• Подключение светового оборудования в выставочных залах с подземной проводкой

Практические советы

• Перед монтажом проверьте, что посадочное место в лючке или канале точно соответствует размеру 45×45 мм - даже небольшая деформация может помешать установке
• Защитите провода от перегиба у входа в розетку - угол 45° создан для этого, но слишком жесткий изгиб может повредить изоляцию
• Не используйте переходники и удлинители с этой розеткой - они увеличивают риск перегрузки
• При обслуживании отключайте питание - хотя шторки обеспечивают базовую защиту, работа под напряжением недопустима
• При необходимости замены - можно менять только механизм, не трогая внешнюю накладку, если она не повреждена
