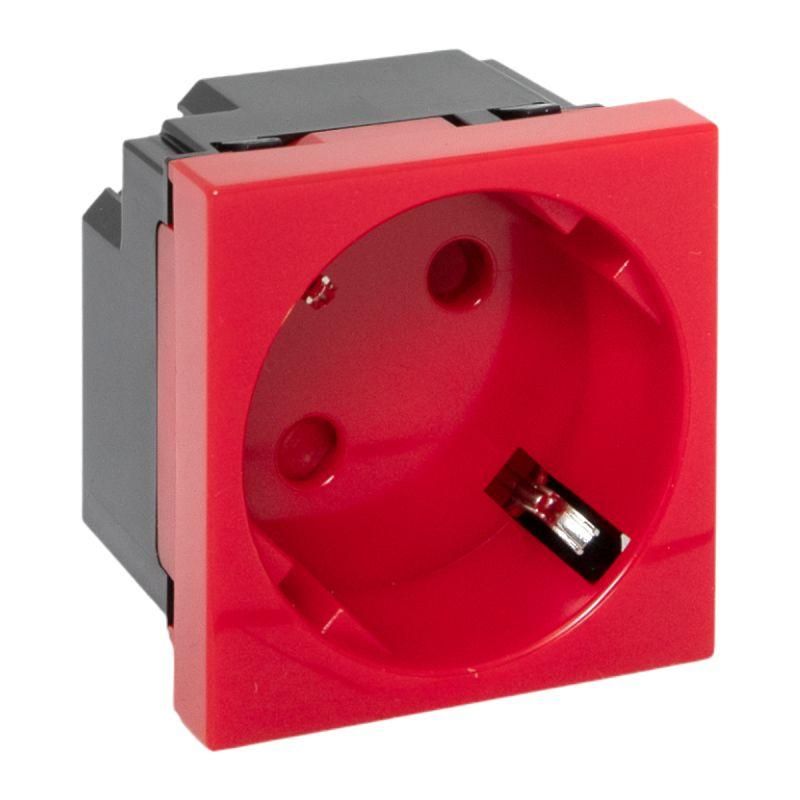

Розетка 45х45 с зазем. 45 градусов, быстрозажимные клеммы, красная EKF - E2MR16-028-70-45-SL

Розетка EKF C-Line e2mr16-028-70-45-sl - это модульная внутренняя розетка с заземлением, рассчитанная на работу в напольных лючках и парапетных каналах. Быстрозажимные клеммы ускоряют монтаж, а угол 45 градусов обеспечивает удобный доступ к штепселю даже в ограниченном пространстве.

Назначение и область применения

Розетка EKF C-Line e2mr16-028-70-45-sl предназначена для установки в специализированные ниши - напольные лючки и парапетные кабельные каналы серии C-Line. Подходит для постоянного подключения оборудования, где важна надёжность и безопасность: промышленные станки, конвейеры, освещение, системы автоматизации. Угол 45 градусов позволяет легко включать/выключать вилку, даже когда розетка расположена близко к стене или полу.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,6 кВт при 230 В
• Номинальное напряжение: 230 В - совместима с сетями переменного тока в России и странах СНГ
• Частота: 50 Гц - оптимизирована для стандартной сети
• Защита от прикосновения: да - контакты закрыты, исключает случайное касание токоведущих частей
• Способ монтажа: внутренний - устанавливается в подготовленную нишу, не выступает за уровень поверхности
• Изолированный монтаж: да - корпус из диэлектрического материала, снижает риск поражения током
• Тип комплектации: механизм с накладкой - готовый блок, не требует сборки
• Модульное исполнение: да - можно комбинировать с другими модулями (выключатели, розетки) в одном корпусе C-Line
• Цвет: красный - визуально отличаемый цвет для обозначения силовой точки

Совместимость и монтаж

Розетка EKF C-Line e2mr16-028-70-45.sl совместима только с коробками и рамками серии C-Line. Монтаж выполняется в заранее установленные ниши: фиксируется защёлками, провода подключаются через быстрозажимные клеммы - достаточно вставить жилу до щелчка. Нет необходимости использовать отвертки. Кабель сечением до 2,5 мм2 подходит без адаптеров. Для работы требуется предварительно смонтированный кабельный канал или напольный лючок C-Line - не подходит для обычных подрозетников.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для электроустановочных изделий в помещениях с повышенной проходимостью. Защита от прикосновения выполнена в соответствии с ГОСТ Р 50571.5.51. Изолированный корпус и закрытые контакты обеспечивают класс защиты IP20. Применяется в условиях, где возможен контакт со сторонними предметами - например, в цехах или офисах с мобильным оборудованием.

Преимущества

• Быстрозажимные клеммы - экономят время при монтаже, не требуют затяжки винтов
• Угол 45° - удобство подключения в плотных местах, особенно в напольных лючках
• Модульность - возможность создания компактных блоков с несколькими функциями в одной системе C-Line
• Красный цвет - визуальная сигнализация силового устройства, повышает узнаваемость
• Заземление - обязательное условие для безопасной работы современного оборудования

Ограничения применения

• Не подходит для открытой установки - только во внутренние ниши C-Line
• Не предназначен для внешней среды - не имеет защиты от воды и пыли выше IP20
• Не рекомендуется для высокочастотных или импульсных нагрузок - только для стандартной сети 50 Гц
• Максимальное сечение провода - 2,5 мм2; более толстые жилы не войдут в клеммы
• Не используется в взрывоопасных зонах - не сертифицирована для таких условий

Примеры использования

• Подключение сварочного аппарата в цеху через напольный лючок C-Line
• Розетка для переносного инструмента в технологическом парапете на заводе
• Силовая точка для контроллеров и датчиков в распределительной коробке с модульной системой C-Line
• Обслуживание оборудования в медицинских учреждениях, где нужна чёткая визуальная идентификация розеток

Практические советы

• Перед монтажом проверьте глубину ниши - она должна точно соответствовать размерам механизма EKF C-Line
• Не используйте розетку в сырых помещениях - даже с защитой от прикосновений, она не герметична
• При замене старых розеток убедитесь, что проводка рассчитана на 16 А - не допускайте перегрузки
• Для многократного подключения/отключения лучше выбирать модели с механическим выключателем - эта версия не имеет кнопки включения
• При групповой установке нескольких модулей соблюдайте порядок: сначала монтируйте розетки, потом выключатели - так легче прокладывать провода
