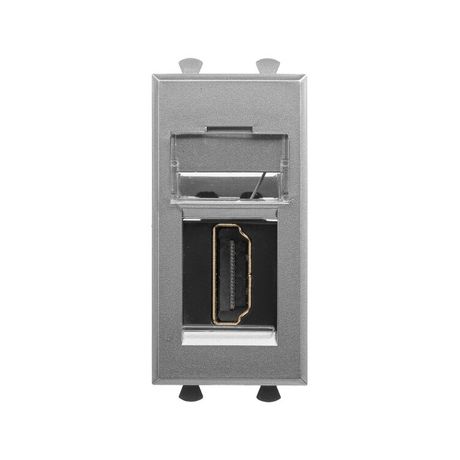

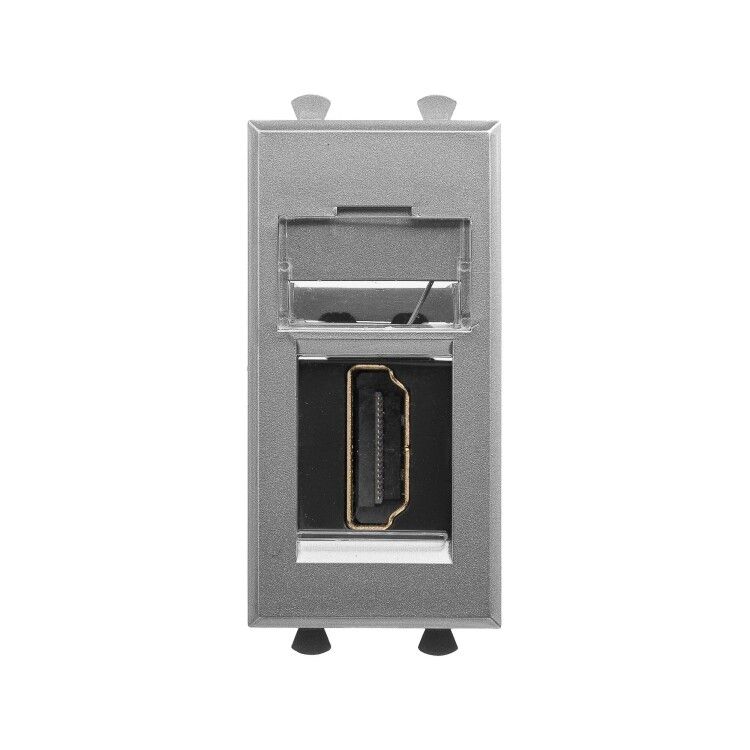

Розетка HDMI 1мод. Avanti "Закаленная сталь" тип А-А модульная DKC 4404251 ДКС

Розетка HDMI модульная, тип А-А, закаленная сталь, 1 модуль от DKC (ДКС), артикул 4404251 — это элемент системы скрытой проводки для подключения HDMI-кабелей к рабочим местам через модульные рамки Avanti. Устройство предназначено для профессионального монтажа в офисах, студиях и на производстве, где требуется чистая и надёжная коммуникация видео-сигнала.

Назначение и область применения

Розетка HDMI модульная, тип А-А, закаленная сталь, 1 модуль используется для подключения HDMI-кабелей к рабочим местам в системах организации пространства In-liner Front и Sotto. Она устанавливается в специальные рамки-суппорты и каркасы Avanti, обеспечивая доступ к видеовходу без видимых проводов. Подходит для интерьеров с высокими требованиями к эстетике и порядку — например, в медиацентрах, конференц-залах, студиях записи, на производственных линиях с контролируемыми рабочими зонами.

Технические характеристики

• Тип разъёма: HDMI, тип A-A (мама-мама) — позволяет подключить два устройства с HDMI-выходом, например, компьютер и проектор;
• Количество модулей: 1 — занимает один стандартный модуль в системе Avanti;
• Способ монтажа: скрытая установка в подрозеточные коробки глубиной ≥45 мм;
• Направление выхода: прямолинейное — кабель выходит прямо из корпуса, без изгиба;
• Габариты: 22,4 × 44,9 × 36,7 мм — совместим с модульными системами стандарта;
• Материал корпуса: термопласт, без галогенов — безопасен при горении, соответствует экологическим нормам;
• Степень защиты: IP20 — защищена от прикосновений пальцами и крупным инструментом, но не от воды и пыли;
• Цвет и поверхность: серый, глянцевый, декоративное покрытие — имитирует “закалённую сталь”;
• Комплектация: механизм с накладкой, пылезащитная шторка, маркировочная табличка, разъём Keystone;
• Подключение контактов: требует инструмент типа 110 — для обжима жил кабеля;
• Фиксация: в распор + винтами — через каркас Avanti (код 4400802) и саморезы.

Совместимость и монтаж

Розетка HDMI модульная, тип А-А, закаленная сталь, 1 модуль работает исключительно в системе Avanti от DKC. Для установки необходим:

• каркас Avanti (артикул 4400802) — он крепится в подрозеточную коробку и служит основой для механизма;
• рамка-суппорт серии Avanti (например, 4400912) — чтобы закрыть устройство и сохранить целостность интерфейса;
• стандартный HDMI-кабель с разъёмами Type A на обоих концах — для подключения между источником и приемником сигнала.

Не используйте эту розетку в одиночном исполнении — она не имеет собственного крепления и не устанавливается в обычные подрозетники. Монтаж требует предварительной сборки системы Avanti.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначен для влажных помещений, улицы или мест с повышенной запылённостью.

Преимущества

• Пылезащитная шторка — предотвращает попадание пыли в контактную группу при неиспользовании;
• Маркировочная табличка — позволяет легко определить назначение порта среди других модулей;
• Keystone-разъём — совместим с большинством современных HDMI-кабелей и упрощает замену;
• Эргономичный дизайн — прямолинейный выход кабеля минимизирует нагрузку на соединение;
• Совместимость с системой Avanti — единый стиль и технология монтажа для всех типов розеток (электро, данные, телефон).

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в цехах с активной пылевыработкой — IP20 недостаточно;
• Не подключайте кабели с разъёмами Type C, Micro-HDMI или Mini-HDMI — только стандартный Type A;
• Требуется обязательное использование каркаса Avanti (4400802) — без него розетка не фиксируется;
• Не рекомендуется для частого подключения/отключения — механическая долговечность разъёма рассчитана на ~500 циклов;
• Не поддерживает передачу сигналов выше HDMI 2.0 — максимальная скорость до 18 Гбит/с, 4K@60Hz.

Примеры использования

• Установка в офисной стене рядом с рабочим столом — для быстрого подключения ноутбука к экрану;
• Медийный зал с несколькими источниками контента — несколько розеток позволяют переключать проекторы без перебора кабелей;
• Производственный контрольный пункт — подключение камер наблюдения или диагностических устройств;
• Обучающие классы и презентационные комнаты — чистый внешний вид и удобный доступ к HDMI-входу.

Практические советы

• Перед монтажом проверьте глубину подрозеточной коробки — должна быть не меньше 45 мм, иначе каркас не войдёт;
• Используйте инструмент типа 110 для обжима контактов — это гарантирует надёжное соединение и долгий срок службы;
• При использовании нескольких розеток в одной рамке — пометьте каждую табличкой, чтобы избежать путаницы;
• Выбирайте HDMI-кабель с экранированием — особенно при длинных трассах (>5 м), чтобы избежать помех;
• Не затягивайте винты каркаса слишком сильно — это может повредить пластиковую основу механизма.
