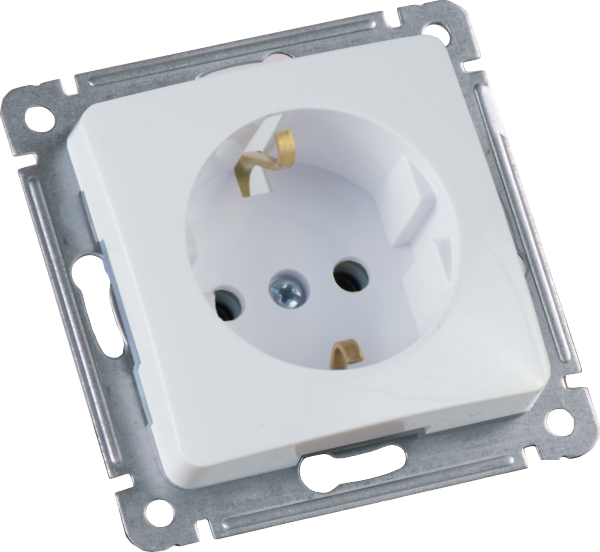

Механизм розетки СП 1-м с заземл. бел. HEGEL РС16-411

Розетка скрытой установки одноместная с заземляющим контактом механизм белый от бренда HEGEL, артикул рс16-411 - это надёжный элемент для подключения бытовых и профессиональных электроприборов в сетях 230 В. Подходит для монтажа в стеновые коробки, сочетается с рамками для создания компактных блоков из нескольких устройств.

Назначение и область применения

Розетка скрытой установки одноместная с заземляющим контактом механизм белый предназначена для подключения одиночных электроприборов мощностью до 3,6 кВт (при 16 А и 230 В). Применяется в жилых, офисных и производственных помещениях с нормальными условиями эксплуатации. Особенно удобна при сборке многофункциональных блоков - её можно комбинировать с выключателями, другими розетками или модулями управления в рамках одной декоративной рамки.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Число фаз: одна (однофазная)
• Заземление: есть, контактный зажим для PE-проводника
• Максимальное сечение провода: 2,5 мм2
• Способ подключения: винтовые клеммы
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×11 мм
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: белый (код 9003), матовая поверхность
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Тип механизма: с накладкой, для скрытой установки
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка скрытой установки одноместная с заземляющим контактом механизм белый устанавливается в стандартную круглую или прямоугольную подрозетник на глубину 40–50 мм. Крепится винтовым способом к металлической планке внутри коробки. Для работы требуется предварительно подготовленная штроба и правильно смонтированный подрозетник. Механизм совместим с большинством рамок серии “рамочные” от HEGEL и аналогичных производителей с внутренним размером 71×71 мм. После установки механизма сверху монтируется декоративная накладка - она входит в комплект.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Защита контактов обеспечивает исключение случайного прикосновения к токоведущим частям после установки. Наличие заземляющего контакта снижает риск поражения током при использовании оборудования с металлическими корпусами. Пластик корпуса не содержит галогенов - при возгорании не выделяет токсичных паров, что важно для помещений с высокими требованиями к экологической безопасности.

Преимущества

• Простая и проверенная система винтового подключения - надёжный контакт даже при длительной нагрузке
• Матовая поверхность не царапается и не теряет внешний вид со временем
• Поддерживает компактную сборку с другими устройствами - позволяет экономить место на стене
• Высокая механическая прочность корпуса при минимальном весе
• Соответствие климатическому классу УХЛ3 - работает в условиях типичных российских квартир и офисов

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не обеспечивает защиту от влаги
• Не рекомендуется использовать с кабелями сечением более 2,5 мм2 - возможен перегрев и ослабление контакта
• Не подходит для монтажа в системах с напряжением выше 230 В или током выше 16 А
• Требуется точное соблюдение размеров подрозетника - отклонение более чем +-1 мм может затруднить установку

Примеры использования

• Подключение компьютера, принтера или зарядного устройства в офисе
• Розетка для телевизора, домашнего кинотеатра или светильника в спальне
• Элемент в составе блока с двумя выключателями и розеткой - например, у входа в комнату
• Промышленные станки малой мощности в цехах с контролируемой средой

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При подключении проводов плотно затягивайте винты - слабый контакт вызывает нагрев и выход из строя
• Обязательно используйте заземляющий провод (PE) - он подключается к специальному контакту на задней части механизма
• Выбирайте рамку с точно такими же габаритами (71×71 мм) - иначе механизм будет торчать или не фиксироваться
• Не используйте адаптеры или тройники с этой розеткой - они увеличивают нагрузку и нарушают безопасность
