Розетка скрытой установки, одноместная, с заземляющим контактом, механизм, цвет дуб | РС16-411-05 HEGEL

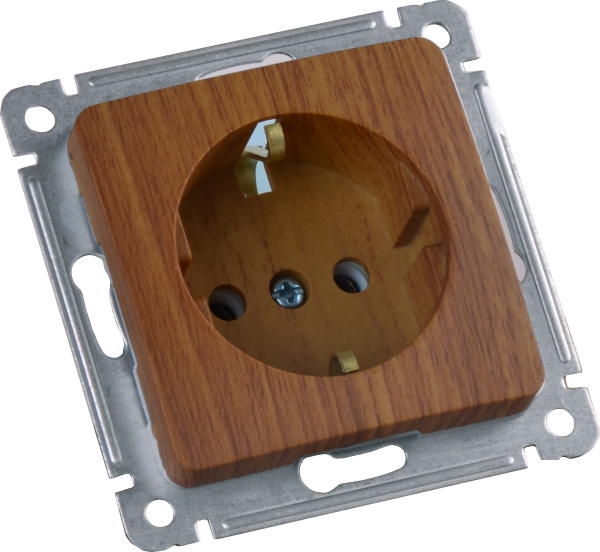

Розетка скрытой установки HEGEL рс16-411-05 предназначена для безопасного подключения бытовых и промышленных электроприборов к однофазной сети 230 В. Механизм с матовым покрытием цвета «дуб» сочетается с рамкой для создания единых блоков управления, что особенно удобно при групповой установке выключателей и розеток.

Назначение и область применения

Розетка HEGEL рс16-411-05 используется для подключения устройств мощностью до 3,68 кВт (при 16 А и 230 В). Подходит для внутренней установки в стены из бетона, кирпича или гипсокартона. Применяется в жилых помещениях, офисах, на производстве - там, где требуется надёжное и эстетичное решение для питания оборудования. Благодаря совместимости с рамками, её можно комбинировать с однопостовыми выключателями в одном блоке.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество постов: 1
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 71×71×11 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: матовый «дерево» (оттенок дуб)
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25 C до +40 C и повышенной влажности
• Тип комплектации: механизм с накладкой (рамка продается отдельно)
• Способ подключения: винтовые клеммы
• Тип крепления: винтовое
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

MECHANISM рс16-411-05 устанавливается в стандартную круглую или прямоугольную подрозетник глубиной не менее 40 мм. Для монтажа необходима рамка соответствующего типа - механизм не работает автономно. Кабель сечением до 2,5 мм2 подключается через винтовые зажимы: предварительно зачищают изоляцию на 8–10 мм, плотно затягивают винты, проверяют надёжность соединения. Наличие заземляющего контакта позволяет подключать устройства класса I. Перед установкой обязательно отключите питание.

Безопасность и стандарты

Розетка имеет защиту от случайного прикосновения к контактам - входы закрыты. Соответствует требованиям ТУ 3464-003-07620177-2013. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту, но не рассчитана на влажные зоны - не применяется в ванных, банях, на улице.

Преимущества

• Механизм совместим с большинством стандартных рамок, позволяя собирать модульные блоки
• Матовое покрытие не царапается легко и маскирует следы пальцев
• Надёжные винтовые клеммы обеспечивают долгий срок службы без потери контакта
• Изготовлена из экологически безопасного пластика без галогенов
• Поддерживает максимальное сечение кабеля 2,5 мм2 - достаточно для большинства бытовых приборов

Ограничения применения

• Не предназначена для установки во влажных помещениях (IP20 не защищает от воды)
• Требует обязательной установки в рамку - самостоятельное использование невозможно
• Не подходит для кабелей сечением более 2,5 мм2 - возможен перегрев и оплавление
• Не рекомендовано применение в условиях постоянной вибрации или высоких механических нагрузок
• Климатическое исполнение УХЛ3 исключает эксплуатацию при температурах ниже −25 C

Примеры использования

• Подключение компьютера, телевизора, зарядного устройства в комнате
• Питание светильника с диммером в составе блока с выключателем
• Работа с электроинструментом на рабочем месте (станок, шлифовальная машина)
• Установка в офисном помещении рядом с другими розетками и выключателями

Практические советы

• Перед покупкой убедитесь, что ваш подрозетник имеет подходящий диаметр - внешние размеры механизма 71×71 мм
• Выбирайте рамку того же производителя или с аналогичным типом крепления - не все рамки одинаково точно совмещаются
• При подключении используйте провода с медными жилами - алюминиевые плохо работают с винтовыми клеммами
• Проверьте плотность затяжки винтов после первого включения - возможно ослабление при нагреве
• Для многократного подключения/отключения устройств лучше использовать розетки с поворотными контактами - здесь они фиксированные
