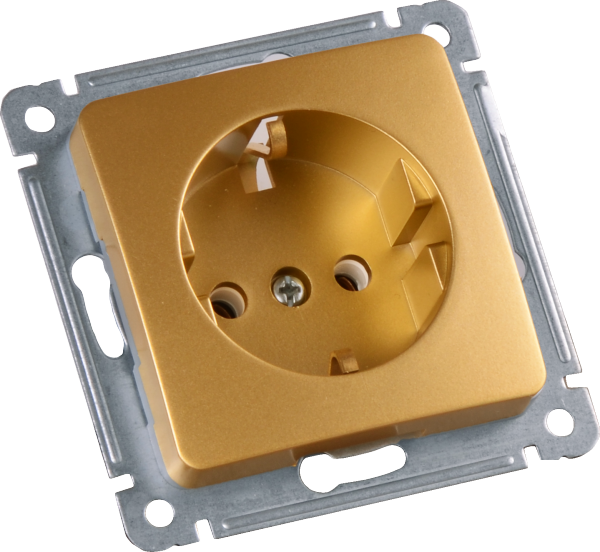

Механизм розетки СП 1-м с заземл. зол. HEGEL РС16-411-07

Розетка скрытой установки одноместная с заземляющим контактом механизм золото от бренда HEGEL (артикул рс16-411-07) предназначена для безопасного подключения бытовых и профессиональных электроприборов к однофазной сети 230 В. Механизм с матовым золотистым покрытием сочетается с рамкой для создания эстетичного и функционального блока с другими устройствами.

Назначение и область применения

Розетка скрытой установки одноместная с заземляющим контактом механизм золото используется для подключения стационарных и переносных электроприборов мощностью до 3,6 кВт (при 16 А и 230 В). Подходит для внутренней проводки в жилых, офисных и промышленных помещениях. Применяется в составе комбинированных блоков - например, вместе с выключателями, установленными в одну рамку. Обеспечивает надёжное соединение с заземлением, что важно для оборудования с металлическими корпусами: компьютеров, стиральных машин, миксеров, светильников.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество постов: 1
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 - защищает от прикосновений пальцев, но не от воды и пыли
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: матовый золотистый (код 1036)
• Габариты: 71×71×11 мм
• Тип крепления: винтовое
• Способ подключения: винтовые зажимы
• Тип комплектации: механизм с накладкой (для установки в рамку)
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка скрытой установки одноместная с заземляющим контактом механизм золото устанавливается в стандартную подрозетник глубиной не менее 40 мм. Для монтажа требуется рамка соответствующего типа - рамочная серия, совместимая с механизмами HEGEL. Кабель подключается через винтовые зажимы: фаза (L), ноль (N), заземление (PE). Максимальное сечение жил - 2,5 мм2; более толстые провода не войдут. Напряжение на клеммы подаётся после отключения питания. После затяжки винтов проверьте плотность соединения - слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие имеет защиту контактов - предотвращает случайное прикосновение к токоведущим частям. Соответствует требованиям ТУ 3464-003-07620177-2013. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от пальцев, но не предназначен для влажных помещений (ванна, кухонная мойка, бассейн). Для таких мест используйте розетки с IP44 и выше.

Преимущества

• Матовое золотистое покрытие - устойчиво к царапинам, не бликуют, хорошо сочетаются с современным интерьером
• Винтовые зажимы обеспечивают надёжный контакт даже при длительной нагрузке
• Поддержка заземления повышает безопасность при использовании техники с металлическим корпусом
• Совместимость с рамочной системой позволяет собирать модульные блоки из нескольких устройств
• Климатическое исполнение УХЛ3 делает её пригодной для использования в неотапливаемых помещениях (гараж, кладовая, чердак)

Ограничения применения

• Не применяется во влажных и пыльных средах - степень защиты IP20 недостаточна
• Не подходит для подключения мощных приборов свыше 3,6 кВт (например, электрокотлы, духовые шкафы)
• Не рекомендуется использовать в условиях постоянных вибраций - винтовые зажимы могут ослабнуть
• Не является самозажимной - требует ручной затяжки клемм, что увеличивает время монтажа
• Не совместима с рамками других серий - только с рамочной серией HEGEL

Примеры использования

• Подключение холодильника, стиральной машины или кофемашины в кухне
• Работа с перфоратором, болгаркой или другим электроинструментом в мастерской
• Интеграция в блок с двумя выключателями и одной розеткой - для спальни или детской комнаты
• Альтернатива старым розеткам при ремонте квартиры с заменой проводки на 2,5 мм2

Практические советы

• Перед монтажом убедитесь, что подрозетник чистый и не деформирован - иначе механизм будет плохо фиксироваться
• При подключении не перетягивайте винты - можно повредить медные жилы или пластиковую клемму
• Для долговечности используйте только кабель с медными жилами сечением 1,5–2,5 мм2
• Если планируете группу из трёх и более устройств - выбирайте цельную рамку, а не сборную, чтобы избежать люфта
• Проверяйте соответствие цвета механизма и рамки - матовый золотистый (1036) может отличаться от хрома или белого
• Не устанавливайте рядом с источниками тепла - радиаторами, плитами - риск перегрева материала
