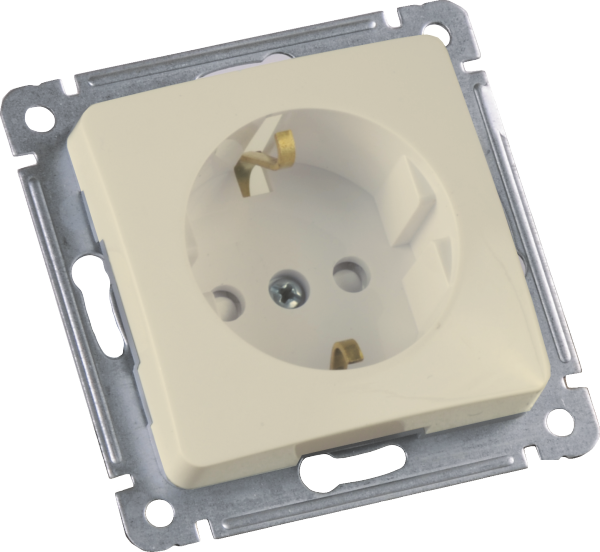

Механизм розетки СП 1-м со шторками с заземл. сл. кость HEGEL РС16-412-01

Розетка скрытой установки одноместная с заземляющим контактом со шторкой, модель HEGEL рс16-412-01, предназначена для безопасного подключения бытовых и профессиональных электроприборов к сети 230 В. Механизм с матовым покрытием цвета слоновая кость сочетает функциональность, эргономичную защиту и совместимость с рамочными системами.

Назначение и область применения

Розетка HEGEL рс16-412-01 используется для подключения одиночных электроприборов мощностью до 3,68 кВт (при 16 А и 230 В). Подходит для установки в жилых помещениях, офисах, медицинских учреждениях и на производстве там, где требуется надёжное заземление и защита от случайного доступа к контактам. Применяется в составе комбинированных блоков с выключателями - позволяет собирать единые панели через одну рамку.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество постов: 1
• Максимальное сечение провода: 2,5 мм2
• Габариты: 71×71×11 мм
• Степень защиты: IP20 - защищает от прикосновений пальцев, но не от воды и пыли
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: слоновая кость (1013), матовая поверхность
• Тип крепления: винтовое
• Подключение: винтовые зажимы (клеммы)
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

MECHANISM рс16-412-01 устанавливается в стандартную глубокую подрозетник (на 60–70 мм). Для сборки блока из нескольких устройств (например, розетка+выключатель) требуется совместимая рамка серии “рамочная”. Крепится в коробке двумя винтами, которые затягиваются с усилием 0,2–0,3 Нм - перетягивать нельзя, чтобы не повредить пластик. Подключение проводов выполняется в клеммы: фаза (L), ноль (N), земля (PE). Максимальное сечение - 2,5 мм2; более толстый провод не войдёт. Шторка предотвращает попадание посторонних предметов в контакты, но не заменяет защиту от брызг - не используйте в ванных и сырых помещениях.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-003-07620177-2013. Защита контактов реализована механической шторкой - исключает случайное прикосновение к токоведущим частям. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от пальцев, но не от влаги - применение вне сухих помещений запрещено.

Преимущества

• Шторка на контактах - безопаснее обычных розеток, особенно в домах с детьми
• Матовый цвет слоновая кость - не царапается, не бликует, хорошо сочетается с интерьерами
• Винтовые клеммы - надёжное соединение даже при длительной нагрузке
• Совместимость с рамочными системами - можно собрать компактный блок из розеток и выключателей
• Пластик без галогенов - экологически безопасен, не выделяет ядовитых паров при возгорании

Ограничения применения

• Не предназначен для влажных помещений (ванная, кухня, бассейн) - степень защиты IP20 недостаточна
• Не работает при температуре ниже −25C и выше +40C
• Нельзя использовать с проводами сечением больше 2,5 мм2 - не поместятся в клеммы
• Не рассчитана на высокие импульсные нагрузки (например, сварочные аппараты)
• Требуется обязательная установка в подрозетник - не монтируется на стену напрямую

Примеры использования

• Розетка рядом с рабочим столом для зарядки ноутбука, принтера или светильника
• Блок из двух розеток и одного выключателя в спальне или детской комнате
• Установка в административном кабинете для питания компьютера и оргтехники
• Объекты с ограниченным бюджетом, где нужна надёжная, но недорогая розетка с заземлением

Практические советы

• Перед монтажом проверьте, что подрозетник имеет внутренний диаметр не менее 68 мм - иначе механизм не войдёт
• Используйте плоскую отвертку с узким лезвием для затяжки винтов - удобнее и точнее
• Если провод слишком жёсткий, зачистите его на 9–10 мм, чтобы он плотно вошёл в клемму
• При сборке блока с другими механизмами - убедитесь, что все элементы из одной серии (“рамочная”) - иначе возможны щели между панелями
• Не закрывайте розетку декоративной панелью, которая давит на шторку - это нарушит её работу
• Проверяйте соответствие цвета механизма и рамки - слоновая кость может отличаться по оттенку от белого
