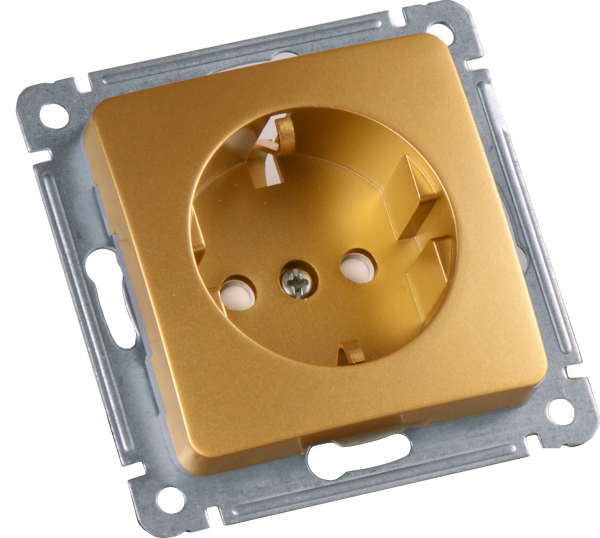

Розетка скрытой установки, одноместная, с заземляющим контактом, со шторкой, механизм, цвет золото | РС16-412-07 HEGEL

Розетка скрытой установки одноместная с заземляющим контактом со шторкой, модель HEGEL рс16-412-07, предназначена для безопасного подключения бытовых и профессиональных электроприборов к однофазной сети 230 В. Механизм с матовым золотистым покрытием и защитными шторками подходит для установки в жилых, офисных и промышленных помещениях с умеренным климатом.

Назначение и область применения

Розетка HEGEL рс16-412-07 используется для подключения одиночных электроприборов мощностью до 3,6 кВт (при 16 А и 230 В). Подходит для установки в стационарных условиях: квартиры, дома, офисы, мастерские. Применяется в составе комбинированных блоков - например, вместе с выключателями, установленными на одной рамке. Защищённые шторки предотвращают случайное попадание посторонних предметов в контакты, что особенно важно в детских или общественных помещениях.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество постов: 1
• Заземление: есть, контакт заземления встроен
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 71×71×11 мм
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: матовый золотой (код 1036)
• Тип крепления: винтовое
• Подключение: винтовые зажимы (клеммы)
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

MECHANISM рс16-412-07 - это только внутренняя часть розетки. Для полноценной установки необходима совместимая декоративная рамка (не входит в комплект). Крепится в подрозетник с помощью винтов, которые затягиваются через боковые отверстия. Подключение проводов осуществляется через винтовые клеммы: фаза (L), ноль (N), земля (PE). Максимальное сечение жил - 2,5 мм2; более толстый кабель не поместится. Установка возможна только в стены из бетона, кирпича или других материалов с подготовленным подрозетником глубиной не менее 10 мм.

Безопасность и стандарты

Шторки на контактах исключают доступ к токоведущим частям при отсутствии вилки, снижая риск поражения током. Соответствует требованиям ТУ 3464-003-07620177-2013. Пластик корпуса не содержит галогенов - при возгорании не выделяет токсичных паров. IP20 обеспечивает базовую защиту от прикосновений, но не защищает от влаги - применение в ванных, кухнях, на улице запрещено.

Преимущества

• Матовое золотистое покрытие - элегантный внешний вид, не царапается легко, не отражает свет
• Шторки на контактах - повышают безопасность, особенно в домах с детьми
• Винтовые клеммы - надёжное и проверенное соединение, подходят для многожильных и одножильных проводов
• Совместимость с рамками серии “Рамочная” - позволяет собирать модульные блоки с выключателями и другими розетками
• Климатическое исполнение УХЛ3 - работает в большинстве помещений России и стран СНГ

Ограничения применения

• Не предназначен для влажных зон (ванная, баня, бассейн, улица) - степень защиты IP20 недостаточна
• Не поддерживает кабели сечением более 2,5 мм2 - нельзя использовать для мощных устройств типа кондиционеров или электроплит
• Требуется обязательная установка с рамкой - без неё розетка не будет закрыта и не соответствует эстетическим нормам
• Не имеет индикации - невозможно определить наличие питания визуально
• Не рассчитана на частое подключение/отключение - рекомендовано для постоянных нагрузок, а не для переносных приборов

Примеры использования

• Подключение телевизора, зарядного устройства или компьютера в спальне
• Интеграция в блок с двумя выключателями и одной розеткой в коридоре
• Установка в рабочем кабинете для питания принтера или настольной лампы
• Функциональный элемент в системе освещения и розеток в офисном помещении

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При подключении провода зачищайте на 8–10 мм - слишком длинный конец может замкнуть между клеммами
• Затягивайте винты равномерно, без усилия - перетяжка может повредить пластиковую клемму
• Выбирайте рамку того же производителя (HEGEL) или с точным совпадением габаритов - не все рамки одинаково подходят
• Если планируете установку в деревянную стену - используйте металлический подрозетник для пожаробезопасности
• Эта розетка не предназначена для высоких нагрузок - для электроплит, духовых шкафов выбирайте модели на 32 А
