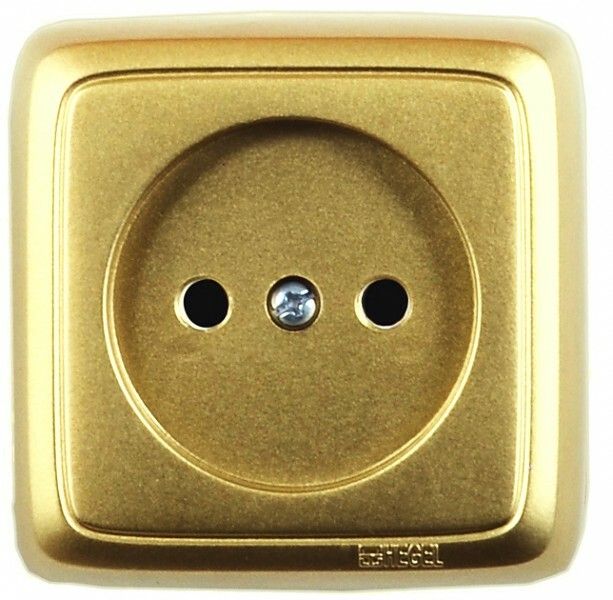

Розетка наружная с изоляционной пластиной золото - РА16-103-07 HEGEL

Розетка наружная одноместная с изолирующей пластиной цвет золото от бренда HEGEL, артикул ра16-103-07, предназначена для безопасного подключения бытовых электроприборов к однофазной сети 250 В. Конструкция с изолирующей пластиной и винтовым креплением обеспечивает надёжную работу при открытой установке.

Назначение и область применения

Розетка наружная одноместная с изолирующей пластиной цвет золото используется для подключения переносных и стационарных устройств мощностью до 3,5 кВт (при 16 А и 250 В). Подходит для установки на улице, в гаражах, на дачах, в подъездах и других местах, где требуется доступ к электросети вне помещения. Применяется в бытовой сфере - для питания электроинструментов, насосов, освещения, малой техники.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество постов: 1
• Количество фаз: 1
• Тип изделия: силовая розетка
• Материал корпуса: пластик
• Контакты: бронзовые
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 62×62×26 мм
• Цвет: желтый (декоративное золотистое покрытие)
• Отделка: глянцевая, декоративная
• Климатическое исполнение: УХЛ3 - работает при температуре от −25 C до +40 C
• Подключение: винтовые клеммы
• Крепление: винтовое
• Шторки: есть - предотвращают попадание посторонних предметов
• Заземление: отсутствует - контакт PE не предусмотрен
• Состав: пластик, металл, бронзовые контакты
• Безгалогенный материал - соответствует экологическим требованиям
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка наружная одноместная с изолирующей пластиной цвет золото монтируется открыто на стену с помощью винтов через отверстия в корпусе. Для установки необходима плоская, прочная поверхность - дерево, бетон, металлический лист. Кабель сечением до 2,5 мм2 заводится в клеммы и затягивается отвёрткой. Не совместима с кабелями большего сечения - риск перегрева. Не предназначен для скрытой проводки. Отсутствие заземляющего контакта делает её непригодной для подключения оборудования класса I (с заземлением).

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-003-07620177-2013. Наличие шторок снижает риск случайного контакта с токоведущими частями. Материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Однако степень защиты IP20 не допускает использование в условиях повышенной влажности, дождя или пыли - для таких задач нужна розетка с IP44 и выше.

Преимущества

• Изолирующая пластина повышает безопасность при монтаже и эксплуатации
• Глянцевая декоративная отделка устойчива к царапинам и легко моется
• Винтовая клемма обеспечивает надёжный контакт даже при колебаниях температуры
• Высокая механическая прочность корпуса из ударопрочного пластика
• Экологически безопасный состав - без галогенов
• Компактные размеры позволяют устанавливать рядом несколько розеток без перекрытия

Ограничения применения

• Не применяется во влажных средах - IP20 не защищает от воды
• Нельзя использовать для подключения устройств с заземлением - отсутствует контакт PE
• Не рекомендовано применение при температурах ниже −25 C и выше +40 C
• Не подходит для промышленных объектов с высокой запылённостью
• Максимальное сечение кабеля - 2,5 мм2; более толстые жилы не войдут в клемму

Примеры использования

• Подключение перфоратора или болгарки на дачном участке
• Работа с насосом для полива в гараже
• Питание светодиодной ленты или светильника на крыльце
• Временное подключение зарядного устройства для инструмента
• Установка в подъезде для обслуживания пылесоса или уборочного оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не используйте жилы больше 2,5 мм2
• При закручивании винтов не переусердствуйте - можно повредить резьбу в пластике
• Если розетка устанавливается на улице, обязательно используйте дополнительный кожух или навес для защиты от осадков
• Не заменяйте эту модель на розетку с заземлением без изменения всей цепи - она просто не будет работать
• При необходимости замены - выбирайте аналог с таким же типом крепления и отсутствием заземления, чтобы сохранить целостность системы
• Розетка наружная одноместная с изолирующей пластиной цвет золото от HEGEL (артикул ра16-103-07) - оптимальный выбор для базового подключения в бытовых условиях без заземления
