Розетка наружная с заземлением изоляционной пластиной со шторками серебро - РА16-114-06 HEGEL

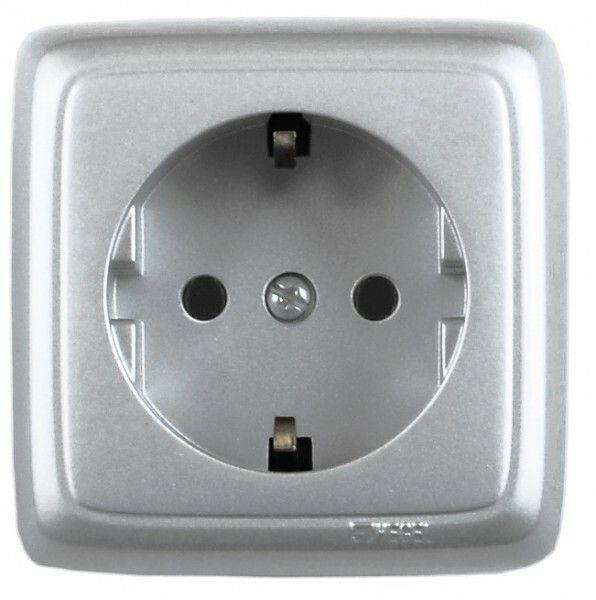

Розетка HEGEL ра16-114-06 - это однопостовая розетка открытой установки с заземляющим контактом, шторкой и изолирующей пластиной, предназначенная для безопасного подключения бытовых электроприборов к сети 250 В, 50 Гц. Материал корпуса - глянцевый пластик без галогенов, цвет - серебристо-серый. Устройство соответствует требованиям ТУ 3464-003-07620177-2013 и рассчитано на работу в условиях умеренного климата.

Назначение и область применения

Розетка HEGEL ра16-114-06 предназначена для подключения однофазных электроприборов мощностью до 3,5 кВт (при 16 А и 250 В). Подходит для открытой установки в жилых помещениях, офисах, мастерских и других объектах с сухими условиями. Применяется там, где требуется повышенная безопасность - например, рядом с детскими комнатами, ванными или местами с высокой проходимостью. Благодаря наличию шторки и изолирующей пластины снижается риск случайного прикосновения к токоведущим частям.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли
• Количество постов: 1
• Количество фаз: 1
• Максимальное сечение кабеля: 2,5 мм2
• Габаритные размеры: 62×62×39 мм
• Материал корпуса: пластик (без галогенов)
• Контакты: бронзовые
• Цвет: серебристо-серый
• Отделка: глянцевая декоративная
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25 C до +40 C
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка HEGEL ра16-114-06 монтируется на стену с помощью винтового крепления. Для установки необходима подготовленная поверхность - деревянная, гипсокартонная или другая несгораемая основа. Кабели подключаются через винтовые клеммы: фаза, ноль и земля. Максимальное сечение провода - 2,5 мм2; более толстые кабели не подходят. Корпус совместим с типичными монтажными коробками для открытой установки. Установка возможна как на вертикальной, так и на горизонтальной поверхности. Перед монтажом обязательно отключите питание.

Безопасность и стандарты

Изделие имеет защитную шторку, предотвращающую доступ к контактам при отсутствии вилки. Изолирующая пластина дополнительно исключает замыкание между токоведущими элементами и металлическими деталями крепления. Соответствует требованиям ТУ 3464-003-07620177-2013. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от прикосновений, но не защищает от влаги - применение в сырых помещениях запрещено.

Преимущества

• Шторка на контактах повышает безопасность, особенно в домах с детьми
• Изолирующая пластина минимизирует риск пробоя и возникновения короткого замыкания
• Глянцевая отделка легко моется и сохраняет внешний вид
• Пластик без галогенов экологически безопаснее при перегреве
• Комплектация “в сборе” - не требует самостоятельной сборки контактной группы
• Совместима с большинством европейских и российских вилок типа F и C

Ограничения применения

• Не предназначена для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не предусматривает защиту от воды
• Не поддерживает кабели сечением более 2,5 мм2 - при использовании больших проводов возможен перегрев и выход из строя
• Не рекомендована для постоянной нагрузки выше 80 % от номинала (т.е. свыше 12,8 А)
• Не подходит для промышленного оборудования с импульсными нагрузками или частыми включениями - для таких задач нужны специализированные розетки
• Климатическое исполнение УХЛ3 исключает эксплуатацию при температуре ниже −25 C

Примеры использования

• Подключение телевизора, зарядного устройства или кофеварки в гостиной
• Розетка для компьютера или принтера в офисе
• Установка в детской комнате - благодаря шторке исключён доступ к контактам
• Функциональная розетка в мастерской для электроинструментов (до 3,5 кВт)
• Запасная розетка в коридоре для пылесоса или утюга

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только медный провод до 2,5 мм2
• При затяжке винтов клемм не переусердствуйте - можно повредить контактную группу
• Если планируете использовать розетку в помещении с высокой влажностью, выберите модель с IP44 или выше
• При замене старой розетки убедитесь, что новый корпус поместится в имеющееся место - габариты 62×62×39 мм
• Для долговечности не подключайте сразу несколько мощных устройств - распределите нагрузку по разным розеткам
• Розетка HEGEL ра16-114-06 не требует обслуживания, но периодически проверяйте состояние креплений и целостность шторки
