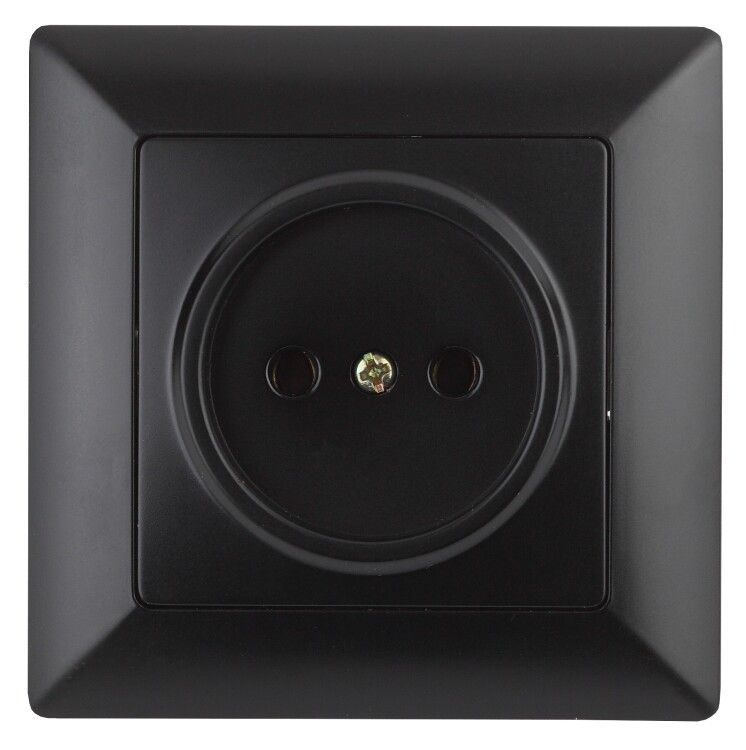

Розетка однофазная скрытого монтажа, в рамку без шторок антрацит 16А 250В IP20 4-201-05 Intro Solo - Б0053645 ЭРА

Розетка Intro Solo 4-201-05 - это розетка без заземления, рассчитанная на работу в однофазной сети 250 В и ток до 16 А. Подходит для скрытой установки в помещениях с нормальной влажностью, где не требуется защита от прикосновения к контактам. Материал корпуса - термопласт без галогенов, цвет - антрацит (RAL 7016). Продукт совместим с подрозетниками стандартного размера и обеспечивает надёжное подключение через винтовые клеммы.

Назначение и область применения

Розетка Intro Solo 4-201-05 предназначена для подключения бытовых и промышленных устройств, не требующих заземления: светильники, маломощные нагревательные приборы, зарядные устройства, контрольно-измерительные приборы. Подходит для внутренней установки в жилых, офисных и производственных помещениях. Не применяется в местах с повышенной влажностью, на улице или в условиях возможного попадания воды - степень защиты IP20 исключает защиту от брызг и пыли.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Количество фаз: 1
• Количество постов: 1
• Способ монтажа: скрытая установка в подрозетник
• Исполнение: без защитного контакта (2P)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Материал корпуса: термопласт, без галогенов
• Цвет: антрацит (RAL 7016), глянцевая поверхность
• Габариты: 75×75×39 мм
• Способ подключения: винтовые клеммы с двумя отверстиями на каждом контакте
• Комплектация: механизм + накладка (рамка)
• Тип крепления: винтовое
• Суппорт: есть - позволяет зафиксировать механизм в подрозетнике

Совместимость и монтаж

Розетка Intro Solo 4-201-05 совместима с подрозетниками стандарта 68 мм (диаметр отверстия 68–70 мм). Устанавливается на монтажные лапки или с помощью винтов - выбор способа зависит от типа стены и удобства монтажа. Винтовые клеммы имеют два отверстия: можно подключить входящий и выходящий провода, организуя последовательную цепь (шлейф) между несколькими розетками. Для этого используется одножильный медный провод сечением до 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут плохо зажиматься и перегреваться.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Отсутствие защитного контакта делает её неприменимой для устройств, требующих заземления - например, компьютеров, стиральных машин, металлических корпусов электрооборудования. Произведена из термопласта без галогенов, что снижает выделение токсичных веществ при перегреве. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60884-1.

Преимущества

• Надёжное крепление благодаря суппорту и двойному типу фиксации (лапки + винты)
• Винтовые клеммы с двумя отверстиями - возможность создания шлейфа без дополнительных перемычек
• Высокая механическая прочность корпуса из термопласта
• Отсутствие галогенов - безопаснее при возгорании
• Совместимость с другими изделиями серии Intro Solo - единый дизайн и размеры

Ограничения применения

• Нельзя применять там, где требуется заземление - например, для мощных приборов, металлических корпусов, ванных комнат, кухонь
• IP20 не защищает от влаги - запрещено использование в сырых помещениях, на улице, в подвале без сушки воздуха
• Не подходит для подключения нагрузки выше 16 А - риск перегрева и оплавления
• Не допускается замена на розетку с заземлением без переделки проводки - отсутствует PE-провод

Примеры использования

• Подключение LED-светильника в коридоре
• Зарядное устройство для телефона в спальне
• Пылесос в гостиной
• Контроллер автоматики в щите на этаже
• Связка из трёх розеток в одной группе - все подключаются шлейфом через клеммы

Практические советы

• Перед монтажом проверьте, что в подрозетнике есть только L и N - если есть PE, то эта розетка не подойдёт; нужна другая модель с заземлением
• При шлейфовом подключении используйте один и тот же провод - не смешивайте сечение, чтобы избежать перегрузки
• Затягивайте винты клемм равномерно - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повредит пластик
• При замене старой розетки убедитесь, что новый подрозетник имеет те же размеры - 75×75 мм - иначе потребуется штробление
• Цвет антрацит хорошо сочетается с современной отделкой стен - идеально для интерьеров в минималистическом стиле
