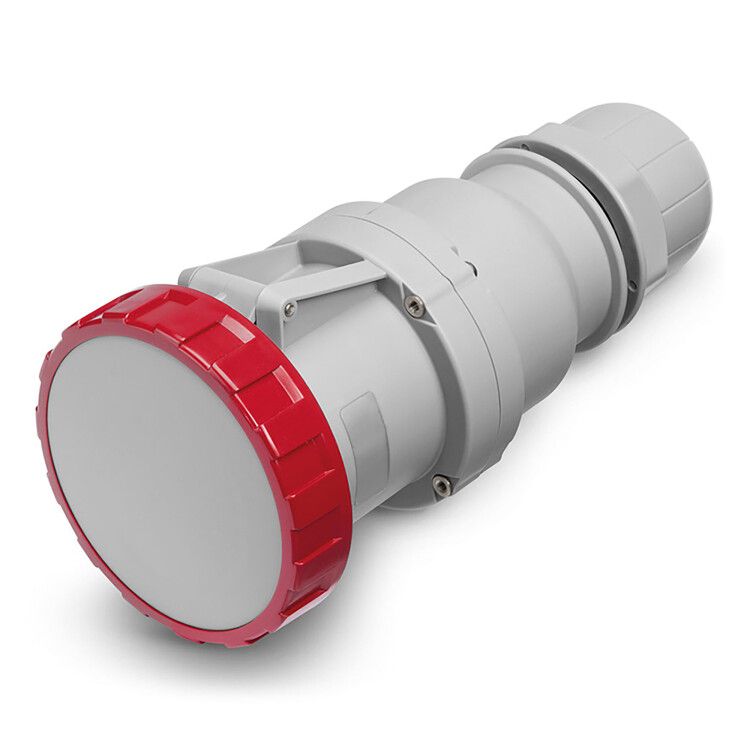

Розетка кабельная Quadro 125А 400В 3P+N+E IP67 DKC (ДКС) DIS31812547

Розетка кабельная IP67 125A 3P+E+N 400V от бренда DKC (ДКС), артикул dis31812547, предназначена для надёжного разъёмного подключения мощного оборудования через кабель. Эта модель из серии Quadro обеспечивает безопасную передачу энергии в условиях повышенной запылённости, влаги и механических воздействий.

Назначение и область применения

Розетка кабельная IP67 125A 3P+E+N 400V применяется там, где требуется частое подключение и отключение мощных потребителей: промышленные станки, сварочные аппараты, конвейеры, насосы, осветительные системы на открытых площадках. Она служит для соединения кабеля с оборудованием через штепсельную пару - то есть является частью кабельного ответвления, а не стационарной розеткой в стене.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки до 50 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), заземление (PE)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов сечением 16–50 мм2
• Материал корпуса: ударопрочный пластик - устойчив к УФ-излучению, не теряет прочность на морозе и под прямыми солнечными лучами
• Цвет: красный - соответствует стандартному цветовому кодированию для промышленных разъёмов
• Частота: 50/60 Гц - совместима с сетями России, Европы и других регионов
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск попадания воды при вертикальном монтаже
• Минимальный радиус изгиба кабеля: 5×D - кабель нельзя сгибать круче, чем в 5 раз больше его внешнего диаметра
• Ударопрочность: 5 Дж - выдерживает случайные удары при эксплуатации

Совместимость и монтаж

Розетка кабельная IP67 125A 3P+E+N 400V совместима с любыми вилками стандарта CEE 125 A, 5P, 400 V. Для монтажа:

• Закрепите розетку на поверхности с помощью наружного крепления - болты или хомуты должны плотно фиксировать корпус
• Подключите кабель через уплотнительную гайку - она герметично закроет место входа, предотвращая просачивание влаги
• Обязательно используйте провода сечением 16–50 мм2 - меньшее сечение вызовет перегрев, большее - не войдёт в клемму
• Не допускайте перекручивания жил при затяжке винтов - это снижает контактное давление и увеличивает нагрев

Безопасность и стандарты

Розетка соответствует требованиям IEC 60309-2 для промышленных разъёмов. Материалы корпуса и контактов выдерживают температуру до +960 C при тестировании на горение (GWFI), что исключает распространение пламени при перегрузке. Красный цвет указывает на класс напряжения 400 В - это международный сигнал для операторов.

Преимущества

• Высокая степень защиты IP67 позволяет использовать розетку на улице, в цехах с мойкой, на стройплощадках
• Устойчивость к УФ-излучению продлевает срок службы при постоянном воздействии солнца
• Винтовые клеммы обеспечивают надёжный контакт даже при колебаниях тока и вибрациях
• Красный цвет легко отличить от бытовых разъёмов - снижает риск ошибочного подключения
• Герметичная уплотнительная гайка исключает необходимость в дополнительных уплотнителях

Ограничения применения

• Не предназначен для внутренней установки в распределительных щитах - только наружная установка
• Не рекомендуется применять в средах с постоянным погружением в воду - IP67 не означает длительную работу под водой
• Не подходит для кабелей сечением менее 16 мм2 - возможен перегрев и выход из строя
• Не следует использовать с вилками других серий (например, 16 А или 250 В) - это опасно и нарушает нормы безопасности

Примеры использования

• Подключение мобильного сварочного аппарата на стройке
• Электроснабжение конвейера на пищевом производстве с ежедневной мойкой
• Переносной компрессор на объекте с открытым доступом
• Освещение на выставочных стендах с частой переустановкой
• Энергоснабжение насосной станции на открытом воздухе

Практические советы

• Перед каждым подключением проверяйте целостность уплотнительной гайки - её повреждение выводит из строя всю защиту IP67
• При использовании в холодном климате убедитесь, что пластик не треснул - материал устойчив, но при экстремальных минусах требует осторожного обращения
• Не затягивайте винты клемм слишком сильно - можно сломать резьбу или деформировать медные контакты
• При замене кабеля всегда выбирайте тот же тип и сечение - изменение может нарушить тепловой режим
• Розетка DKC (ДКС) dis31812547 - часть серии Quadro, поэтому все элементы этой серии взаимозаменяемы и совместимы друг с другом
