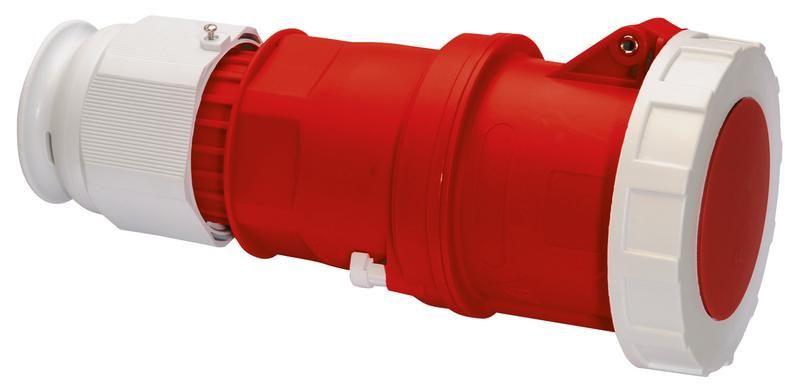

Розетка кабельная 125A 5р(3P+N+PE) 6h 400V IP67 3199 I 3199-Bals Bals

Розетка кабельная Bals 3199 предназначена для надёжного подключения мощного оборудования через гибкий кабель в условиях повышенной запылённости и влажности. Благодаря защите IP67 и высокой нагрузочной способности (125 А), она подходит для промышленных объектов, где важна устойчивость к внешним воздействиям.

Назначение и область применения

Розетка кабельная Bals 3199 используется для временного или постоянного подключения электрооборудования, требующего питания 400 В и тока до 125 А. Подходит для подключения сварочных аппаратов, насосов, компрессоров, конвейеров, станков и других устройств с трёхфазным питанием и заземлением. Применяется на строительных площадках, в цехах, на складах и в открытых зонах, где требуется надёжное соединение без риска повреждения от воды и пыли.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 400 В - совместима с трёхфазными сетями 380–400 В;
• Количество полюсов: 5 (3P + N + PE) - три фазы, ноль и защитное заземление;
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут;
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение, допускает многократное подключение/отключение;
• Тип кабельного ввода: уплотнительная гайка - обеспечивает плотную посадку кабеля, предотвращает провисание и вытягивание;
• Материал корпуса: пластик - устойчив к УФ-излучению, химическим веществам и механическим ударам;
• Оrientация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности;
• Цвет: красный - стандартизированная цветовая маркировка для трёхфазных систем;
• Положение заземляющего контакта: 6 часов - соответствует промышленному стандарту расположения PE-контакта для безопасного подключения.

Совместимость и монтаж

Розетка Bals 3199 совместима с кабелями сечением от 16 до 35 мм2, которые подходят по диаметру к уплотнительной гайке. Для монтажа необходимо:

• Зачистить жилы кабеля на 10–12 мм;
• Подключить фазы L1, L2, L3, ноль N и заземление PE согласно маркировке внутри клеммника;
• Затянуть винты клемм равномерно, без излишнего усилия - чтобы не повредить медные жилы;
• Закрутить уплотнительную гайку так, чтобы кабель был надёжно зажат, но не деформировался;
• Не использовать с кабелями меньшего сечения - возможен риск проскальзывания и потери герметичности.

Безопасность и стандарты

Розетка кабельная Bals 3199 соответствует требованиям IEC 60309-2 для промышленных штепсельных соединений. Конструкция исключает случайное отсоединение под нагрузкой благодаря прочному замку и уплотнителю. Цветовое исполнение (красный) и положение заземления (6 часов) соответствуют международным нормам безопасности для трёхфазных систем.

Преимущества

• Высокая степень защиты IP67 позволяет применять розетку даже в сырых и пыльных средах;
• Винтовые клеммы обеспечивают долговечное и надёжное соединение без необходимости специального инструмента;
• Герметичная конструкция снижает риск короткого замыкания и окисления контактов;
• Красный цвет легко отличается от других типов розеток, что минимизирует ошибки при подключении;
• Прямолинейная форма упрощает прокладку кабеля и снижает риск его перегиба.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 не означает непрерывную работу под водой;
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щёлочи) - материал корпуса не рассчитан на такие условия;
• Максимальная температура окружающей среды: +40 C - при более высоких значениях возможен перегрев;
• Не следует применять с кабелями менее 16 мм2 - уплотнительная гайка не обеспечит герметичность.

Примеры использования

• Подключение сварочного аппарата на стройплощадке;
• Электропитание насосной станции на открытом воздухе;
• Передвижной конвейер на пищевом производстве;
• Временный источник питания для аварийного освещения в цеху;
• Использование в качестве входной точки для мобильного генератора.

Практические советы

• Перед каждым подключением проверяйте состояние уплотнительной гайки - при наличии трещин или деформаций замените её;
• При использовании в холодном климате перед установкой прогрейте розетку до комнатной температуры - пластик становится хрупким ниже −10 C;
• Обязательно используйте розетку вместе с соответствующей вилкой того же типа и класса - не применяйте адаптеры;
• Для обслуживания отключайте оборудование и отсоединяйте розетку от сети - не открывайте корпус во время работы;
• При монтаже на вертикальной поверхности ориентируйте кабельный ввод вниз - это предотвратит попадание влаги внутрь.
