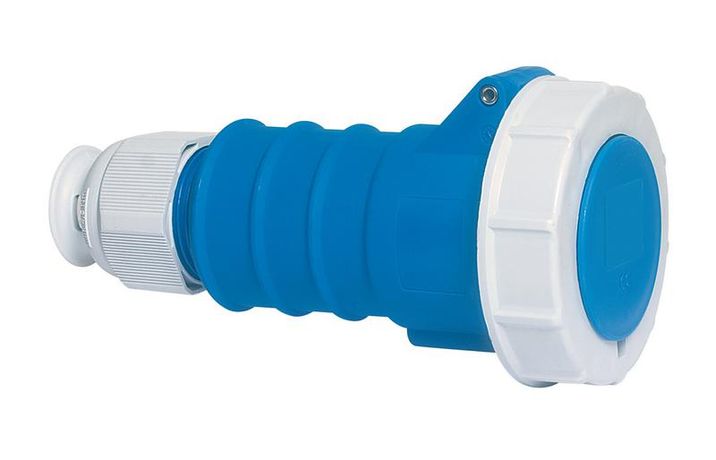

Розетка кабельная 32A 3р(2P+PE) 6h 230V IP67 Quick-Connect I 31244-Bals Bals

Розетка кабельная Bals 31244-BALS предназначена для надёжного подключения мощного оборудования через кабель с быстрозажимными контактами. Подходит для временных и постоянных соединений на объектах с высокими требованиями к защите от пыли и влаги.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и быстрое подключение устройств мощностью до 32 А. Применяется на стройплощадках, в цехах, на производстве, в мобильных установках и других условиях с повышенной запылённостью или влажностью. Подключает оборудование с трёхфазным питанием и защитным заземлением - например, сварочные аппараты, насосы, компрессоры, станки.

Технические характеристики

• Максимальный ток: 32 А
• Напряжение: 230 В
• Количество полюсов: 3 (2 фазы + защитное заземление PE)
• Степень защиты: IP67 - полностью герметична против пыли и выдерживает временное погружение в воду до 1 метра на 30 минут
• Тип подключения: безвинтовая клемма - провода фиксируются механически без инструментов
• Оrientация заземляющего контакта: 6 часов (вертикально вниз)
• Материал корпуса: прочный пластик, устойчивый к УФ-излучению и химическим воздействиям
• Кабельный ввод: уплотнительная гайка - обеспечивает плотную посадку кабеля диаметром до 15 мм
• Цвет: синий - соответствует стандарту IEC для трёхфазных систем
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба

Совместимость и монтаж

Розетка Bals 31244-BALS совместима с кабелями типа H07RN-F, H05RR-F и аналогичными гибкими силовыми жилами сечением до 6 мм2. Для монтажа:

• Зачистите конец кабеля на 8–10 мм;
• Вставьте жилы в соответствующие контакты (L1, L2, PE);
• Зажмите провода кнопкой на клемме - проверьте надёжность, потянув за кабель;
• Закрутите уплотнительную гайку до плотного прилегания к оболочке кабеля.

Не используйте кабели с жесткими многожильными сердцевинами без опрессовки - возможен перегрев.

Безопасность и стандарты

Изделие соответствует требованиям EN 60309-2 для штепсельных соединителей промышленного назначения. Конструкция исключает случайное отсоединение под нагрузкой. Цветовое исполнение (синий) указывает на рабочее напряжение до 500 В переменного тока. Защита IP67 позволяет использовать розетку даже во время дождя или при мойке оборудования.

Преимущества

• Быстрая установка - нет необходимости использовать отвёртки или ключи
• Высокая степень защиты IP67 - работает в сложных условиях
• Жёсткая фиксация заземления под углом 6 часов - снижает риск повреждения при перегибе кабеля
• Прямолинейная форма - удобна для прокладки в ограниченном пространстве
• Уплотнительная гайка предотвращает просачивание воды внутрь корпуса

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь кратковременное погружение
• Не рекомендуется использовать при температуре ниже -25 C - материал становится хрупким
• Подходит только для кабелей с внешним диаметром до 15 мм; более толстые кабели не войдут
• Не применяйте с однофазными устройствами без заземления - конструкция рассчитана именно на 2P+PE

Примеры использования

• Подключение сварочного аппарата на стройке
• Временная разводка питания для электроинструмента на объекте
• Соединение насосной станции в условиях сырости
• Передвижные осветительные установки на открытых площадках

Практические советы

• Перед каждым подключением проверяйте целостность уплотнительной гайки - её повреждение снижает защиту IP67
• Обязательно используйте кабель с медными жилами и качественной изоляцией - алюминий не подходит
• При длительной эксплуатации периодически проверяйте нагрев клеммы - перегрев говорит о плохом контакте
• При замене розетки Bals 31244-BALS сохраняйте ориентацию заземляющего контакта (6 часов) - это важно для безопасности
• Храните изделие в сухом месте - даже при IP67 долгое хранение в сыром помещении может вызвать коррозию контактов
