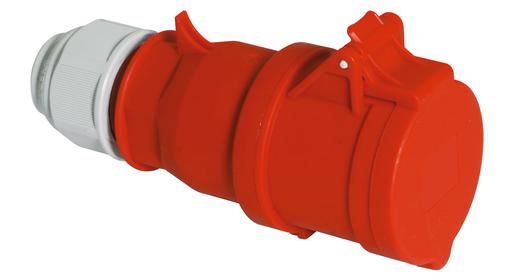

Розетка кабельная 32А 4р(3P+PE) 400В 6h IP44 31017-tls I 31017-tls-Bals Bals

Розетка кабельная Bals 31017-tls - это надёжное соединение для временного или постоянного подключения мощного оборудования с трёхфазным питанием и заземлением. Подходит для промышленных условий, где важна защита от брызг и пыли, а также удобство быстрого подключения через кабельный ввод.

Назначение и область применения

Розетка кабельная Bals 31017-tls предназначена для подключения электрооборудования, требующего трёх фаз + защитное заземление. Номинальный ток 32 А позволяет использовать её для станков, сварочных аппаратов, компрессоров, насосов и других устройств мощностью до 22 кВт. Прямолинейная форма и уплотнительная гайка обеспечивают прочное крепление кабеля, что делает розетку подходящей для мобильных и переносных систем.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 22 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 4 (3P+PE) - три фазы и один контакт заземления
• Степень защиты: IP44 - защищена от брызг воды из любого направления и твёрдых частиц больше 1 мм
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение, допускающее многократное подключение/отключение
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивной среде
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля без дополнительных зажимов
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания при установке
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба, уменьшает нагрузку на жилы
• Цвет: красный - стандартизированная цветовая маркировка для трёхфазных цепей

Совместимость и монтаж

Розетка Bals 31017-tls совместима с кабелями типа ПВС, КГ, ШВВП сечением от 1,5 до 6 мм2. Уплотнительная гайка регулируется под диаметр внешней оболочки кабеля - перед монтажом убедитесь, что он соответствует заявленному диапазону. Монтаж выполняется путём введения кабеля в ввод, затяжки гайки и подключения жил к винтовым клеммам. Для безопасной работы рекомендуется отключить питание и использовать инструмент с изолированными ручками. Артикулы 31017-tls и 31017-tls-bals - это одна модель, различаются только партиями поставки.

Безопасность и стандарты

Розетка кабельная Bals 31017-tls соответствует требованиям ГОСТ IEC 60309-2 для штепсельных соединений промышленного исполнения. Конструкция исключает доступ к токоведущим частям при подключенном кабеле благодаря защищённой форме и расположению контактов. Цветовое оформление (красный) соответствует нормам маркировки трёхфазных цепей. IP44 гарантирует работу в условиях повышенной влажности, пыли и возможных брызг - например, на производстве, в мастерских, на открытых площадках.

Преимущества

• Высокая степень защиты IP44 - работает даже в сыром или запылённом помещении
• Фиксация кабеля уплотнительной гайкой - предотвращает выдергивание и повреждение жил
• Заземляющий контакт в положении 6 часов - минимизирует риск короткого замыкания при установке
• Простой и надёжный винтовой контакт - не требует специального инструмента для обслуживания
• Яркий красный цвет - легко отличается от однофазных розеток, снижает вероятность ошибочного подключения

Ограничения применения

• Не предназначен для постоянной эксплуатации под водой - IP44 не обеспечивает погружение
• Не используется в взрывоопасных зонах - отсутствует сертификат Ex
• Не рекомендуется для частого подключения/отключения более 10 раз в день - высокая механическая нагрузка может ускорить износ клемм
• Подходит только для медных проводов - не применяется с алюминием без переходных соединителей
• Не имеет встроенной защиты от перегрузки - требуется отдельный автоматический выключатель

Примеры использования

• Переносной сварочный аппарат на стройплощадке
• Компрессор в автосервисе
• Насосная станция на объекте с временными условиями
• Оборудование на конвейере в пищевой промышленности
• Электроинструмент на деревообрабатывающем участке

Практические советы

• При монтаже используйте кабель с достаточным запасом длины - изгиб под углом увеличивает риск повреждения жил
• Проверьте плотность затяжки уплотнительной гайки - недостаточно затянутый ввод может привести к попаданию влаги
• Используйте розетку Bals 31017-tls только с кабелем того же класса защиты - не подключайте к ней обычный бытовой провод
• При длительной работе в условиях высоких температур контролируйте нагрев корпуса - если он слишком горячий, проверьте соответствие нагрузки
• Для долговечности периодически осматривайте клеммы на окисление и подтягивайте винты - особенно после первых нескольких подключений
